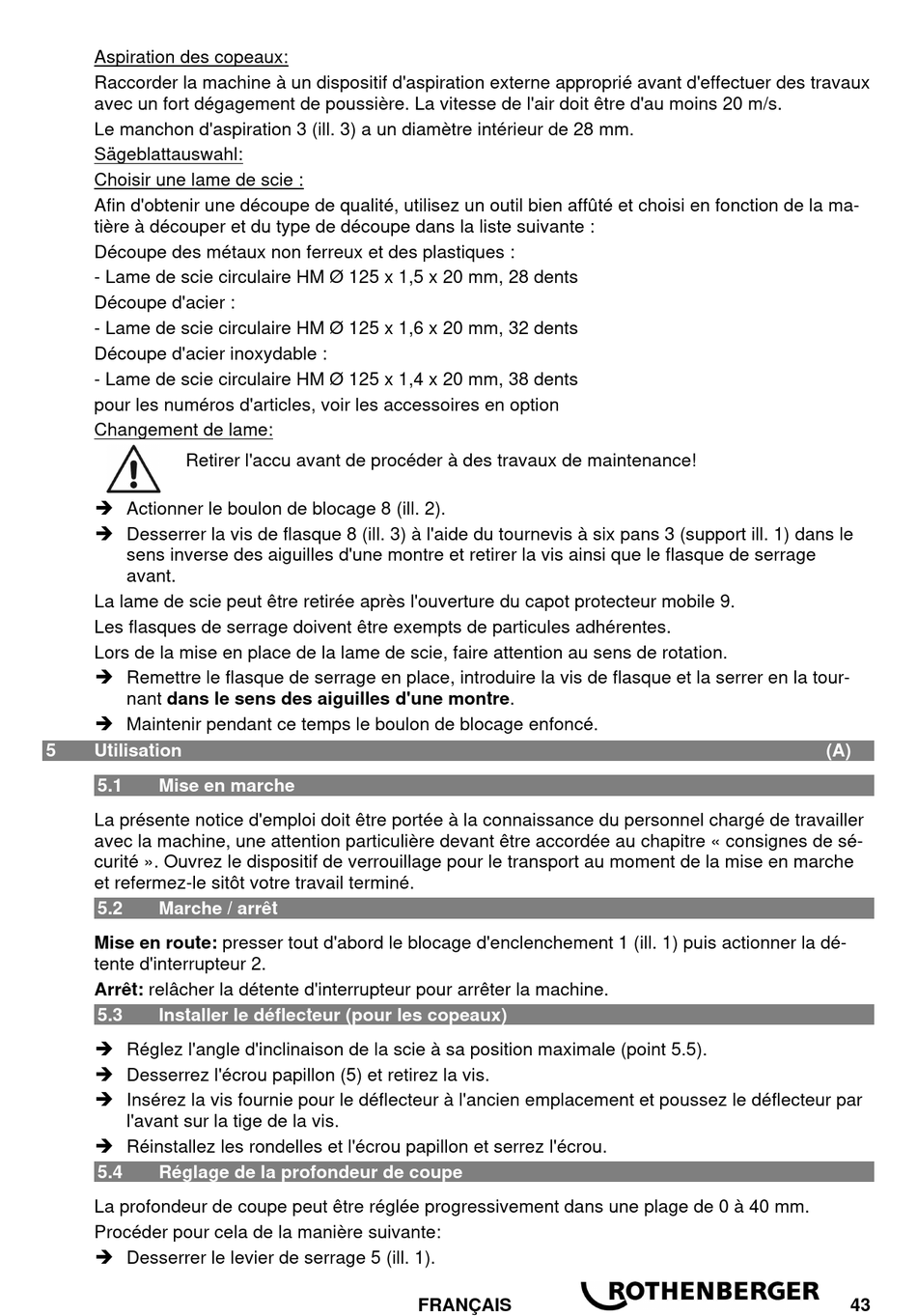

Aspiration des copeaux:
Raccorder la machine à un dispositif d'aspiration externe approprié avant d'effectuer des travaux
avec un fort dégagement de poussière. La vitesse de l'air doit être d'au moins 20 m/s.
Le manchon d'aspiration 3 (ill. 3) a un diamètre intérieur de 28 mm.
Sägeblattauswahl:
Choisir une lame de scie :
Afin d'obtenir une découpe de qualité, utilisez un outil bien affûté et choisi en fonction de la ma-
tière à découper et du type de découpe dans la liste suivante :
Découpe des métaux non ferreux et des plastiques :
- Lame de scie circulaire HM Ø 125 x 1,5 x 20 mm, 28 dents
Découpe d'acier :
- Lame de scie circulaire HM Ø 125 x 1,6 x 20 mm, 32 dents
Découpe d'acier inoxydable :
- Lame de scie circulaire HM Ø 125 x 1,4 x 20 mm, 38 dents
pour les numéros d'articles, voir les accessoires en option
Changement de lame:
Retirer l'accu avant de procéder à des travaux de maintenance!
 Actionner le boulon de blocage 8 (ill. 2).
 Desserrer la vis de flasque 8 (ill. 3) à l'aide du tournevis à six pans 3 (support ill. 1) dans le
sens inverse des aiguilles d'une montre et retirer la vis ainsi que le flasque de serrage
avant.
La lame de scie peut être retirée après l'ouverture du capot protecteur mobile 9.
Les flasques de serrage doivent être exempts de particules adhérentes.
Lors de la mise en place de la lame de scie, faire attention au sens de rotation.
 Remettre le flasque de serrage en place, introduire la vis de flasque et la serrer en la tour-
nant dans le sens des aiguilles d'une montre.
 Maintenir pendant ce temps le boulon de blocage enfoncé.
5 Utilisation
5.1

Mise en marche

La présente notice d'emploi doit être portée à la connaissance du personnel chargé de travailler
avec la machine, une attention particulière devant être accordée au chapitre « consignes de sé-
curité ». Ouvrez le dispositif de verrouillage pour le transport au moment de la mise en marche
et refermez-le sitôt votre travail terminé.
5.2 Marche / arrêt
Mise en route: presser tout d'abord le blocage d'enclenchement 1 (ill. 1) puis actionner la dé-
tente d'interrupteur 2.
Arrêt: relâcher la détente d'interrupteur pour arrêter la machine.
5.3 Installer le déflecteur (pour les copeaux)
 Réglez l'angle d'inclinaison de la scie à sa position maximale (point 5.5).
 Desserrez l'écrou papillon (5) et retirez la vis.
 Insérez la vis fournie pour le déflecteur à l'ancien emplacement et poussez le déflecteur par
l'avant sur la tige de la vis.
 Réinstallez les rondelles et l'écrou papillon et serrez l'écrou.
5.4 Réglage de la profondeur de coupe
La profondeur de coupe peut être réglée progressivement dans une plage de 0 à 40 mm.
Procéder pour cela de la manière suivante:
 Desserrer le levier de serrage 5 (ill. 1).
FRANÇAIS
(A)
43
