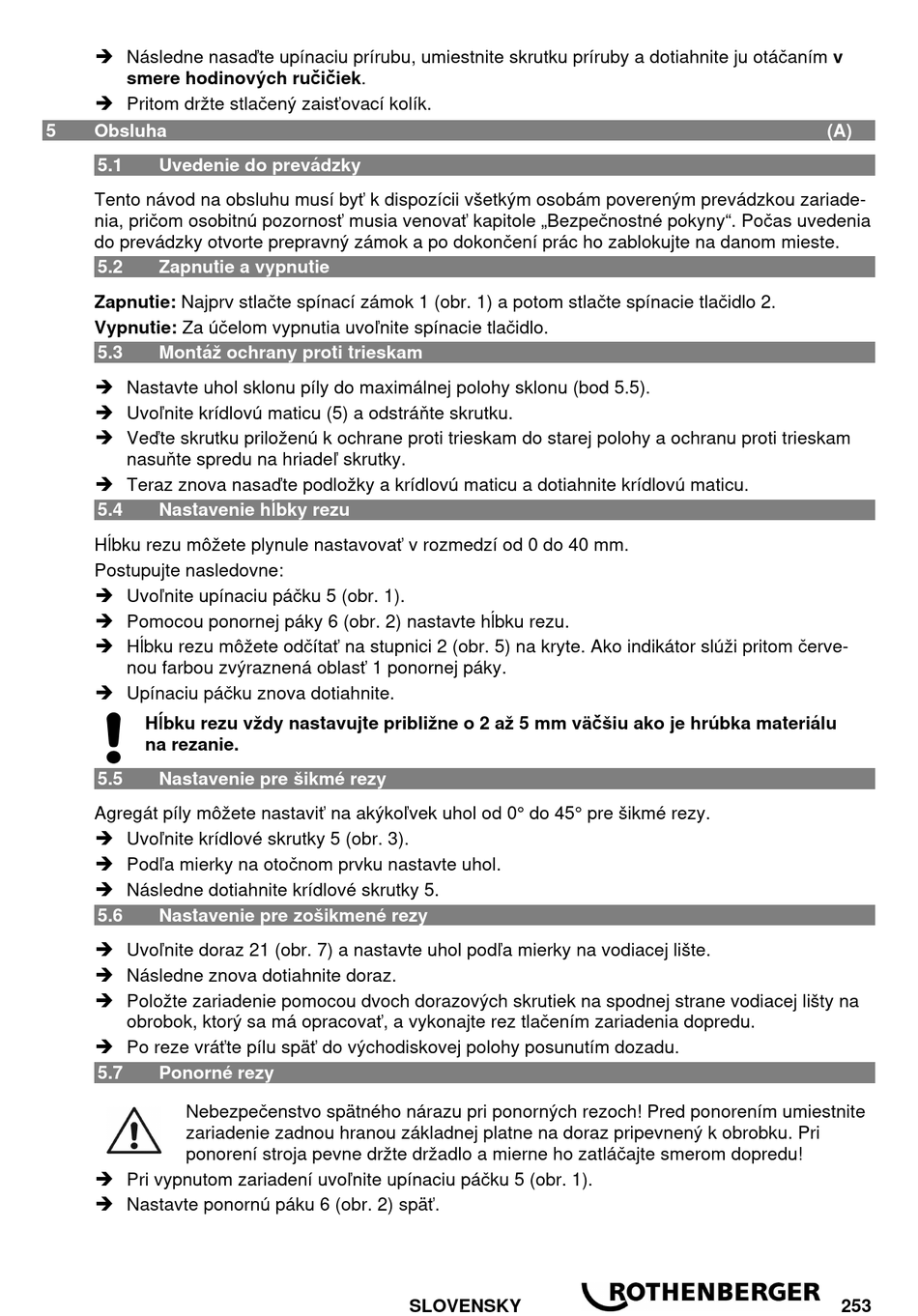

 Následne nasaďte upínaciu prírubu, umiestnite skrutku príruby a dotiahnite ju otáčaním v
smere hodinových ručičiek.
 Pritom držte stlačený zaisťovací kolík.
5 Obsluha
5.1 Uvedenie do prevádzky
Tento návod na obsluhu musí byť k dispozícii všetkým osobám povereným prevádzkou zariade-
nia, pričom osobitnú pozornosť musia venovať kapitole „Bezpečnostné pokyny". Počas uvedenia
do prevádzky otvorte prepravný zámok a po dokončení prác ho zablokujte na danom mieste.
5.2

Zapnutie a vypnutie

Zapnutie: Najprv stlačte spínací zámok 1 (obr. 1) a potom stlačte spínacie tlačidlo 2.
Vypnutie: Za účelom vypnutia uvoľnite spínacie tlačidlo.
5.3 Montáž ochrany proti trieskam
 Nastavte uhol sklonu píly do maximálnej polohy sklonu (bod 5.5).
 Uvoľnite krídlovú maticu (5) a odstráňte skrutku.
 Veďte skrutku priloženú k ochrane proti trieskam do starej polohy a ochranu proti trieskam
nasuňte spredu na hriadeľ skrutky.
 Teraz znova nasaďte podložky a krídlovú maticu a dotiahnite krídlovú maticu.
5.4 Nastavenie hĺbky rezu
Hĺbku rezu môžete plynule nastavovať v rozmedzí od 0 do 40 mm.
Postupujte nasledovne:
 Uvoľnite upínaciu páčku 5 (obr. 1).
 Pomocou ponornej páky 6 (obr. 2) nastavte hĺbku rezu.
 Hĺbku rezu môžete odčítať na stupnici 2 (obr. 5) na kryte. Ako indikátor slúži pritom červe-
nou farbou zvýraznená oblasť 1 ponornej páky.
 Upínaciu páčku znova dotiahnite.
Hĺbku rezu vždy nastavujte približne o 2 až 5 mm väčšiu ako je hrúbka materiálu
na rezanie.
5.5 Nastavenie pre šikmé rezy
Agregát píly môžete nastaviť na akýkoľvek uhol od 0° do 45° pre šikmé rezy.
 Uvoľnite krídlové skrutky 5 (obr. 3).
 Podľa mierky na otočnom prvku nastavte uhol.
 Následne dotiahnite krídlové skrutky 5.
5.6 Nastavenie pre zošikmené rezy
 Uvoľnite doraz 21 (obr. 7) a nastavte uhol podľa mierky na vodiacej lište.
 Následne znova dotiahnite doraz.
 Položte zariadenie pomocou dvoch dorazových skrutiek na spodnej strane vodiacej lišty na
obrobok, ktorý sa má opracovať, a vykonajte rez tlačením zariadenia dopredu.
 Po reze vráťte pílu späť do východiskovej polohy posunutím dozadu.
5.7 Ponorné rezy
Nebezpečenstvo spätného nárazu pri ponorných rezoch! Pred ponorením umiestnite
zariadenie zadnou hranou základnej platne na doraz pripevnený k obrobku. Pri
ponorení stroja pevne držte držadlo a mierne ho zatláčajte smerom dopredu!
 Pri vypnutom zariadení uvoľnite upínaciu páčku 5 (obr. 1).
 Nastavte ponornú páku 6 (obr. 2) späť.
