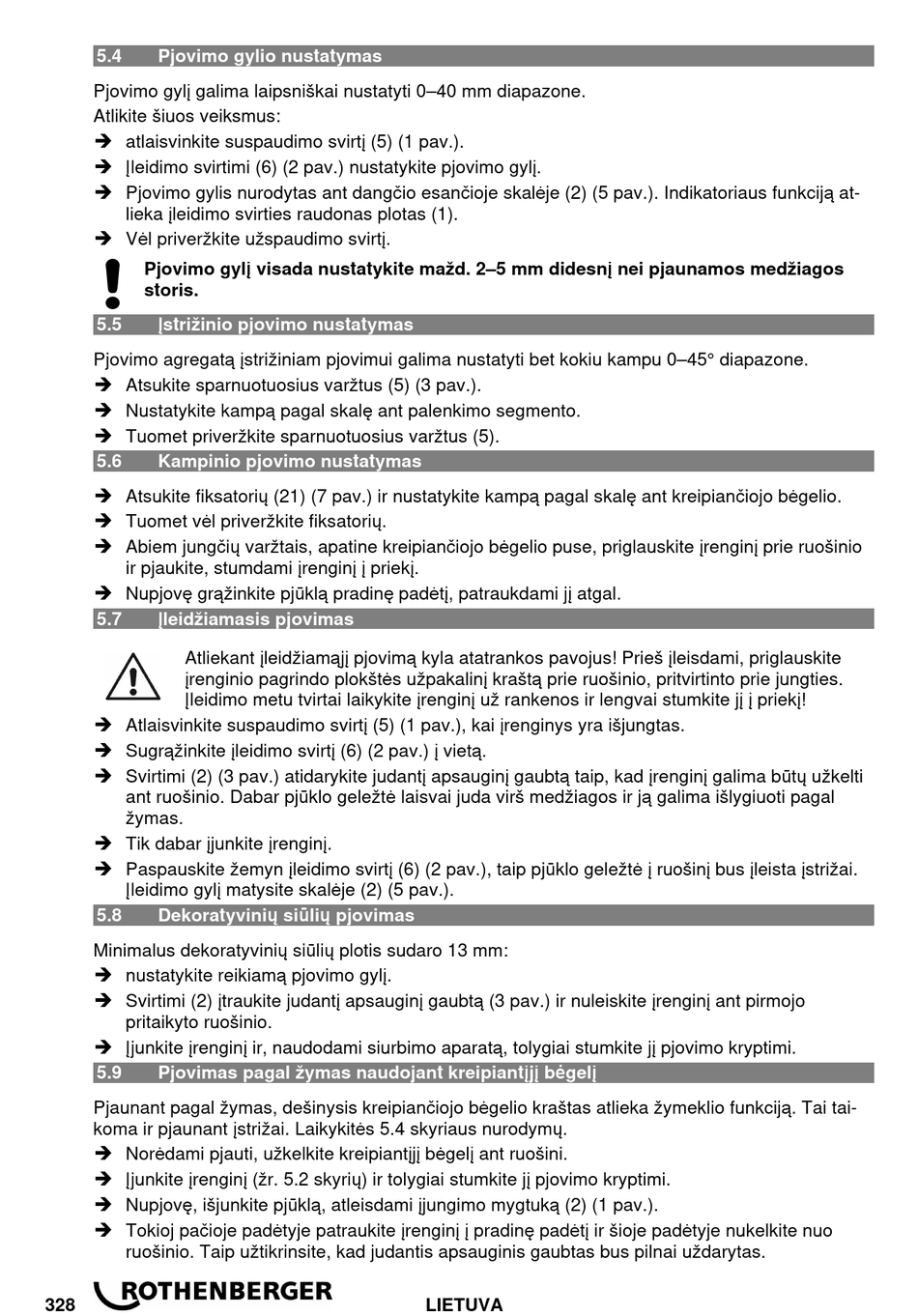

5.4

Pjovimo gylio nustatymas

Pjovimo gylį galima laipsniškai nustatyti 0–40 mm diapazone.
Atlikite šiuos veiksmus:
 atlaisvinkite suspaudimo svirtį (5) (1 pav.).
 Įleidimo svirtimi (6) (2 pav.) nustatykite pjovimo gylį.
 Pjovimo gylis nurodytas ant dangčio esančioje skalėje (2) (5 pav.). Indikatoriaus funkciją at-
lieka įleidimo svirties raudonas plotas (1).
 Vėl priveržkite užspaudimo svirtį.
Pjovimo gylį visada nustatykite mažd. 2–5 mm didesnį nei pjaunamos medžiagos
storis.
5.5 Įstrižinio pjovimo nustatymas
Pjovimo agregatą įstrižiniam pjovimui galima nustatyti bet kokiu kampu 0–45° diapazone.
 Atsukite sparnuotuosius varžtus (5) (3 pav.).
 Nustatykite kampą pagal skalę ant palenkimo segmento.
 Tuomet priveržkite sparnuotuosius varžtus (5).
5.6

Kampinio pjovimo nustatymas

 Atsukite fiksatorių (21) (7 pav.) ir nustatykite kampą pagal skalę ant kreipiančiojo bėgelio.
 Tuomet vėl priveržkite fiksatorių.
 Abiem jungčių varžtais, apatine kreipiančiojo bėgelio puse, priglauskite įrenginį prie ruošinio
ir pjaukite, stumdami įrenginį į priekį.
 Nupjovę grąžinkite pjūklą pradinę padėtį, patraukdami jį atgal.
5.7 Įleidžiamasis pjovimas
Atliekant įleidžiamąjį pjovimą kyla atatrankos pavojus! Prieš įleisdami, priglauskite
įrenginio pagrindo plokštės užpakalinį kraštą prie ruošinio, pritvirtinto prie jungties.
Įleidimo metu tvirtai laikykite įrenginį už rankenos ir lengvai stumkite jį į priekį!
 Atlaisvinkite suspaudimo svirtį (5) (1 pav.), kai įrenginys yra išjungtas.
 Sugrąžinkite įleidimo svirtį (6) (2 pav.) į vietą.
 Svirtimi (2) (3 pav.) atidarykite judantį apsauginį gaubtą taip, kad įrenginį galima būtų užkelti
ant ruošinio. Dabar pjūklo geležtė laisvai juda virš medžiagos ir ją galima išlygiuoti pagal
žymas.
 Tik dabar įjunkite įrenginį.
 Paspauskite žemyn įleidimo svirtį (6) (2 pav.), taip pjūklo geležtė į ruošinį bus įleista įstrižai.
Įleidimo gylį matysite skalėje (2) (5 pav.).
5.8 Dekoratyvinių siūlių pjovimas
Minimalus dekoratyvinių siūlių plotis sudaro 13 mm:
 nustatykite reikiamą pjovimo gylį.
 Svirtimi (2) įtraukite judantį apsauginį gaubtą (3 pav.) ir nuleiskite įrenginį ant pirmojo
pritaikyto ruošinio.
 Įjunkite įrenginį ir, naudodami siurbimo aparatą, tolygiai stumkite jį pjovimo kryptimi.
5.9 Pjovimas pagal žymas naudojant kreipiantįjį bėgelį
Pjaunant pagal žymas, dešinysis kreipiančiojo bėgelio kraštas atlieka žymeklio funkciją. Tai tai-
koma ir pjaunant įstrižai. Laikykitės 5.4 skyriaus nurodymų.
 Norėdami pjauti, užkelkite kreipiantįjį bėgelį ant ruošini.
 Įjunkite įrenginį (žr. 5.2 skyrių) ir tolygiai stumkite jį pjovimo kryptimi.
 Nupjovę, išjunkite pjūklą, atleisdami įjungimo mygtuką (2) (1 pav.).
 Tokioj pačioje padėtyje patraukite įrenginį į pradinę padėtį ir šioje padėtyje nukelkite nuo
ruošinio. Taip užtikrinsite, kad judantis apsauginis gaubtas bus pilnai uždarytas.
328 LIETUVA
