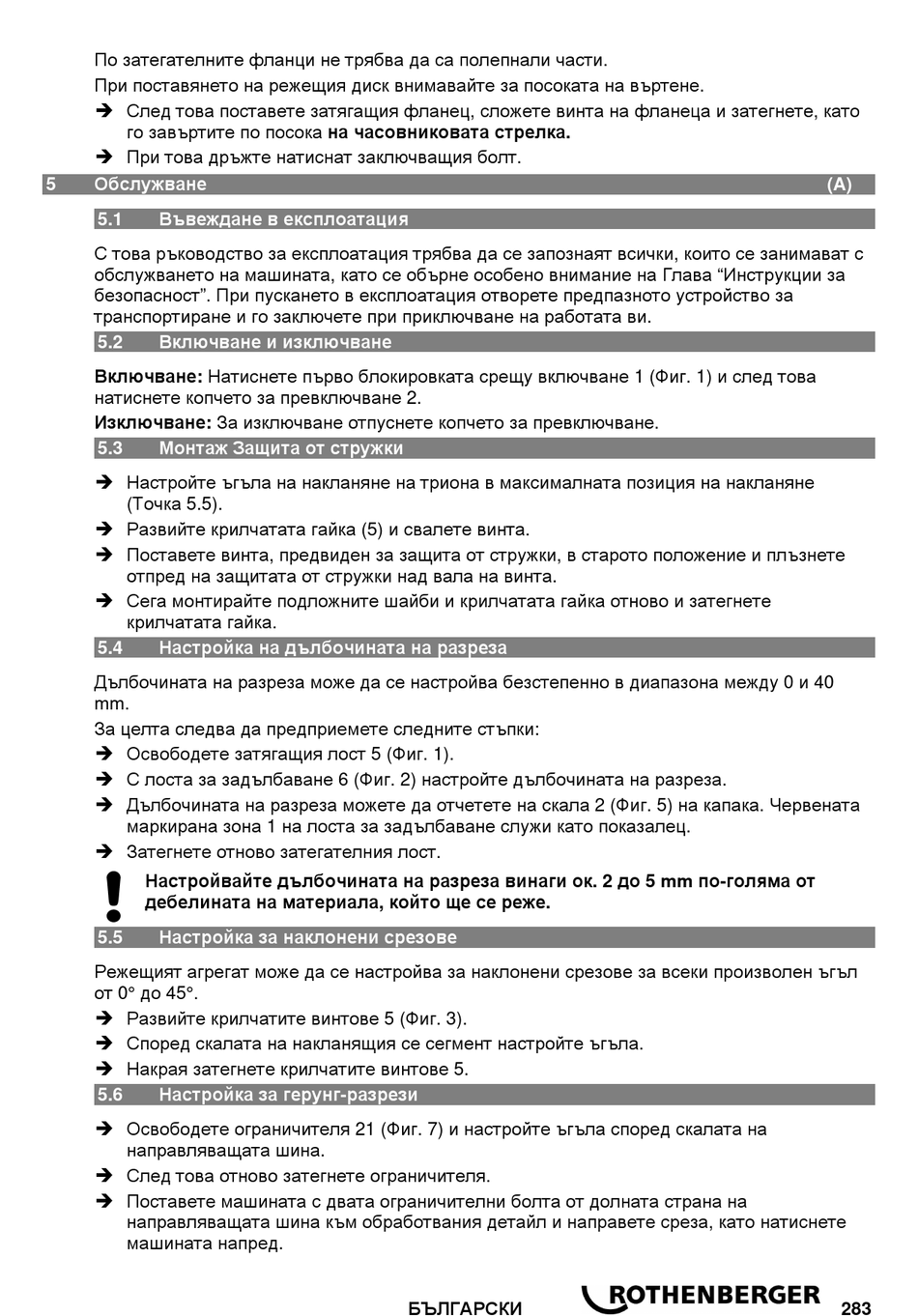

По затегателните фланци не трябва да са полепнали части.
При поставянето на режещия диск внимавайте за посоката на въртене.
 След това поставете затягащия фланец, сложете винта на фланеца и затегнете, като
го завъртите по посока на часовниковата стрелка.
 При това дръжте натиснат заключващия болт.
5 Обслужване
5.1 Въвеждане в експлоатация
С това ръководство за експлоатация трябва да се запознаят всички, които се занимават с
обслужването на машината, като се обърне особено внимание на Глава "Инструкции за
безопасност". При пускането в експлоатация отворете предпазното устройство за
транспортиране и го заключете при приключване на работата ви.
5.2 Включване и изключване
Включване: Натиснете първо блокировката срещу включване 1 (Фиг. 1) и след това
натиснете копчето за превключване 2.
Изключване: За изключване отпуснете копчето за превключване.
5.3 Монтаж Защита от стружки
 Настройте ъгъла на накланяне на триона в максималната позиция на накланяне
(Точка 5.5).
 Развийте крилчатата гайка (5) и свалете винта.
 Поставете винта, предвиден за защита от стружки, в старото положение и плъзнете
отпред на защитата от стружки над вала на винта.
 Сега монтирайте подложните шайби и крилчатата гайка отново и затегнете
крилчатата гайка.
5.4 Настройка на дълбочината на разреза
Дълбочината на разреза може да се настройва безстепенно в диапазона между 0 и 40
mm.
За целта следва да предприемете следните стъпки:
 Освободете затягащия лост 5 (Фиг. 1).
 С лоста за задълбаване 6 (Фиг. 2) настройте дълбочината на разреза.
 Дълбочината на разреза можете да отчетете на скала 2 (Фиг. 5) на капака. Червената
маркирана зона 1 на лоста за задълбаване служи като показалец.
 Затегнете отново затегателния лост.
Настройвайте дълбочината на разреза винаги ок. 2 до 5 mm по-голяма от
дебелината на материала, който ще се реже.
5.5 Настройка за наклонени срезове
Режещият агрегат може да се настройва за наклонени срезове за всеки произволен ъгъл
от 0° до 45°.
 Развийте крилчатите винтове 5 (Фиг. 3).
 Според скалата на накланящия се сегмент настройте ъгъла.
 Накрая затегнете крилчатите винтове 5.
5.6 Настройка за герунг-разрези
 Освободете ограничителя 21 (Фиг. 7) и настройте ъгъла според скалата на
направляващата шина.
 След това отново затегнете ограничителя.
 Поставете машината с двата ограничителни болта от долната страна на
направляващата шина към обработвания детайл и направете среза, като натиснете
машината напред.
