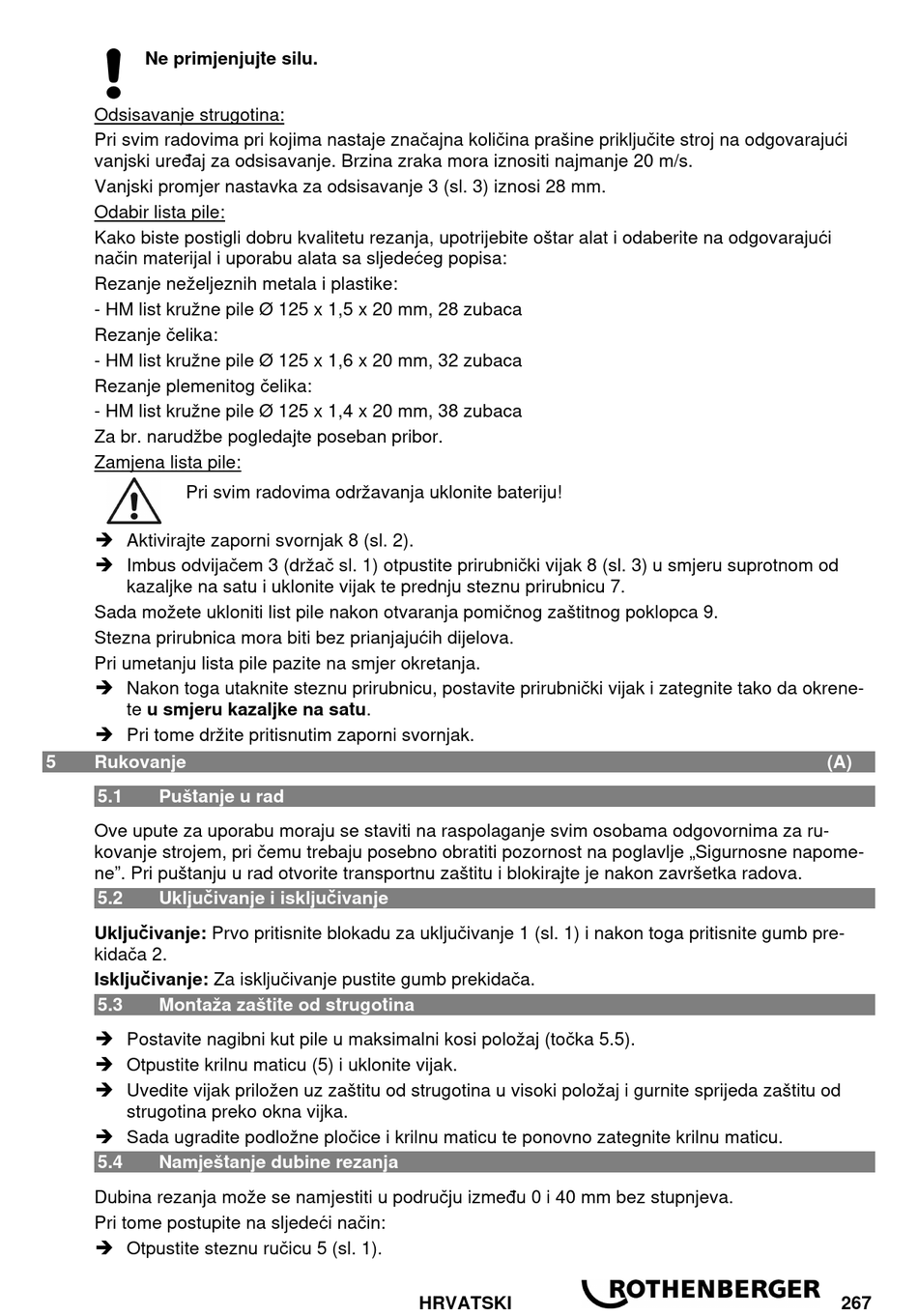

Ne primjenjujte silu.
Odsisavanje strugotina:
Pri svim radovima pri kojima nastaje značajna količina prašine priključite stroj na odgovarajući
vanjski uređaj za odsisavanje. Brzina zraka mora iznositi najmanje 20 m/s.
Vanjski promjer nastavka za odsisavanje 3 (sl. 3) iznosi 28 mm.
Odabir lista pile:
Kako biste postigli dobru kvalitetu rezanja, upotrijebite oštar alat i odaberite na odgovarajući
način materijal i uporabu alata sa sljedećeg popisa:
Rezanje neželjeznih metala i plastike:
- HM list kružne pile Ø 125 x 1,5 x 20 mm, 28 zubaca
Rezanje čelika:
- HM list kružne pile Ø 125 x 1,6 x 20 mm, 32 zubaca
Rezanje plemenitog čelika:
- HM list kružne pile Ø 125 x 1,4 x 20 mm, 38 zubaca
Za br. narudžbe pogledajte poseban pribor.
Zamjena lista pile:
Pri svim radovima održavanja uklonite bateriju!
 Aktivirajte zaporni svornjak 8 (sl. 2).
 Imbus odvijačem 3 (držač sl. 1) otpustite prirubnički vijak 8 (sl. 3) u smjeru suprotnom od
kazaljke na satu i uklonite vijak te prednju steznu prirubnicu 7.
Sada možete ukloniti list pile nakon otvaranja pomičnog zaštitnog poklopca 9.
Stezna prirubnica mora biti bez prianjajućih dijelova.
Pri umetanju lista pile pazite na smjer okretanja.
 Nakon toga utaknite steznu prirubnicu, postavite prirubnički vijak i zategnite tako da okrene-
te u smjeru kazaljke na satu.
 Pri tome držite pritisnutim zaporni svornjak.
5 Rukovanje
5.1 Puštanje u rad
Ove upute za uporabu moraju se staviti na raspolaganje svim osobama odgovornima za ru-
kovanje strojem, pri čemu trebaju posebno obratiti pozornost na poglavlje „Sigurnosne napome-
ne". Pri puštanju u rad otvorite transportnu zaštitu i blokirajte je nakon završetka radova.
5.2 Uključivanje i isključivanje
Uključivanje: Prvo pritisnite blokadu za uključivanje 1 (sl. 1) i nakon toga pritisnite gumb pre-
kidača 2.
Isključivanje: Za isključivanje pustite gumb prekidača.
5.3 Montaža zaštite od strugotina
 Postavite nagibni kut pile u maksimalni kosi položaj (točka 5.5).
 Otpustite krilnu maticu (5) i uklonite vijak.
 Uvedite vijak priložen uz zaštitu od strugotina u visoki položaj i gurnite sprijeda zaštitu od
strugotina preko okna vijka.
 Sada ugradite podložne pločice i krilnu maticu te ponovno zategnite krilnu maticu.
5.4 Namještanje dubine rezanja
Dubina rezanja može se namjestiti u području između 0 i 40 mm bez stupnjeva.
Pri tome postupite na sljedeći način:
 Otpustite steznu ručicu 5 (sl. 1).
