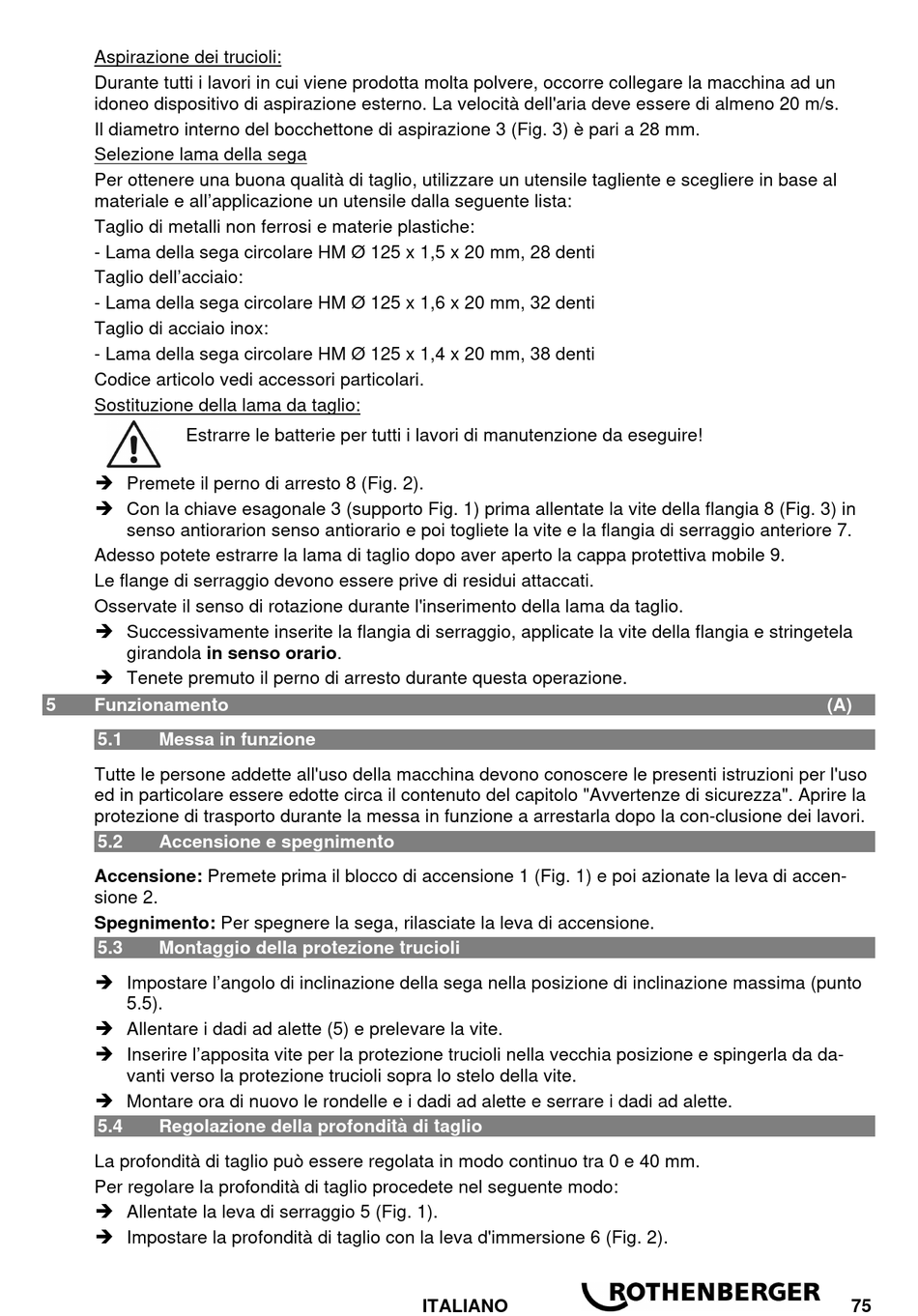

Aspirazione dei trucioli:
Durante tutti i lavori in cui viene prodotta molta polvere, occorre collegare la macchina ad un
idoneo dispositivo di aspirazione esterno. La velocità dell'aria deve essere di almeno 20 m/s.
Il diametro interno del bocchettone di aspirazione 3 (Fig. 3) è pari a 28 mm.
Selezione lama della sega
Per ottenere una buona qualità di taglio, utilizzare un utensile tagliente e scegliere in base al
materiale e all'applicazione un utensile dalla seguente lista:
Taglio di metalli non ferrosi e materie plastiche:
- Lama della sega circolare HM Ø 125 x 1,5 x 20 mm, 28 denti
Taglio dell'acciaio:
- Lama della sega circolare HM Ø 125 x 1,6 x 20 mm, 32 denti
Taglio di acciaio inox:
- Lama della sega circolare HM Ø 125 x 1,4 x 20 mm, 38 denti
Codice articolo vedi accessori particolari.
Sostituzione della lama da taglio:
Estrarre le batterie per tutti i lavori di manutenzione da eseguire!
 Premete il perno di arresto 8 (Fig. 2).
 Con la chiave esagonale 3 (supporto Fig. 1) prima allentate la vite della flangia 8 (Fig. 3) in
senso antiorarion senso antiorario e poi togliete la vite e la flangia di serraggio anteriore 7.
Adesso potete estrarre la lama di taglio dopo aver aperto la cappa protettiva mobile 9.
Le flange di serraggio devono essere prive di residui attaccati.
Osservate il senso di rotazione durante l'inserimento della lama da taglio.
 Successivamente inserite la flangia di serraggio, applicate la vite della flangia e stringetela
girandola in senso orario.
 Tenete premuto il perno di arresto durante questa operazione.
5 Funzionamento
5.1

Messa in funzione

Tutte le persone addette all'uso della macchina devono conoscere le presenti istruzioni per l'uso
ed in particolare essere edotte circa il contenuto del capitolo "Avvertenze di sicurezza". Aprire la
protezione di trasporto durante la messa in funzione a arrestarla dopo la con-clusione dei lavori.
5.2

Accensione e spegnimento

Accensione: Premete prima il blocco di accensione 1 (Fig. 1) e poi azionate la leva di accen-
sione 2.
Spegnimento: Per spegnere la sega, rilasciate la leva di accensione.
5.3

Montaggio della protezione trucioli

 Impostare l'angolo di inclinazione della sega nella posizione di inclinazione massima (punto
5.5).
 Allentare i dadi ad alette (5) e prelevare la vite.
 Inserire l'apposita vite per la protezione trucioli nella vecchia posizione e spingerla da da-
vanti verso la protezione trucioli sopra lo stelo della vite.
 Montare ora di nuovo le rondelle e i dadi ad alette e serrare i dadi ad alette.
5.4 Regolazione della profondità di taglio
La profondità di taglio può essere regolata in modo continuo tra 0 e 40 mm.
Per regolare la profondità di taglio procedete nel seguente modo:
 Allentate la leva di serraggio 5 (Fig. 1).
 Impostare la profondità di taglio con la leva d'immersione 6 (Fig. 2).
