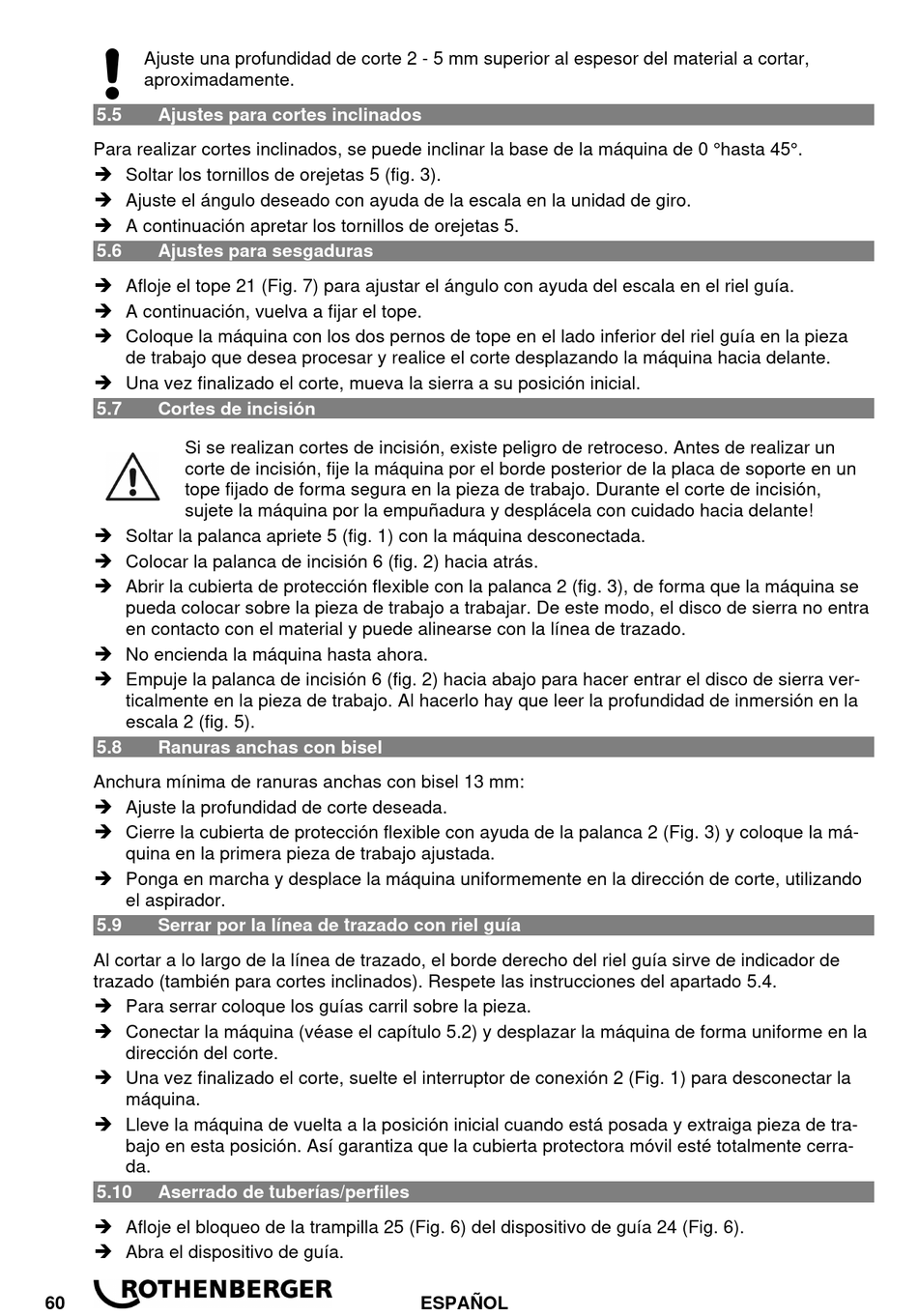

Ajuste una profundidad de corte 2 - 5 mm superior al espesor del material a cortar,
aproximadamente.
5.5

Ajustes para cortes inclinados

Para realizar cortes inclinados, se puede inclinar la base de la máquina de 0 °hasta 45°.
 Soltar los tornillos de orejetas 5 (fig. 3).
 Ajuste el ángulo deseado con ayuda de la escala en la unidad de giro.
 A continuación apretar los tornillos de orejetas 5.
5.6

Ajustes para sesgaduras

 Afloje el tope 21 (Fig. 7) para ajustar el ángulo con ayuda del escala en el riel guía.
 A continuación, vuelva a fijar el tope.
 Coloque la máquina con los dos pernos de tope en el lado inferior del riel guía en la pieza
de trabajo que desea procesar y realice el corte desplazando la máquina hacia delante.
 Una vez finalizado el corte, mueva la sierra a su posición inicial.
5.7 Cortes de incisión
Si se realizan cortes de incisión, existe peligro de retroceso. Antes de realizar un
corte de incisión, fije la máquina por el borde posterior de la placa de soporte en un
tope fijado de forma segura en la pieza de trabajo. Durante el corte de incisión,
sujete la máquina por la empuñadura y desplácela con cuidado hacia delante!
 Soltar la palanca apriete 5 (fig. 1) con la máquina desconectada.
 Colocar la palanca de incisión 6 (fig. 2) hacia atrás.
 Abrir la cubierta de protección flexible con la palanca 2 (fig. 3), de forma que la máquina se
pueda colocar sobre la pieza de trabajo a trabajar. De este modo, el disco de sierra no entra
en contacto con el material y puede alinearse con la línea de trazado.
 No encienda la máquina hasta ahora.
 Empuje la palanca de incisión 6 (fig. 2) hacia abajo para hacer entrar el disco de sierra ver-
ticalmente en la pieza de trabajo. Al hacerlo hay que leer la profundidad de inmersión en la
escala 2 (fig. 5).
5.8

Ranuras anchas con bisel

Anchura mínima de ranuras anchas con bisel 13 mm:
 Ajuste la profundidad de corte deseada.
 Cierre la cubierta de protección flexible con ayuda de la palanca 2 (Fig. 3) y coloque la má-
quina en la primera pieza de trabajo ajustada.
 Ponga en marcha y desplace la máquina uniformemente en la dirección de corte, utilizando
el aspirador.
5.9 Serrar por la línea de trazado con riel guía
Al cortar a lo largo de la línea de trazado, el borde derecho del riel guía sirve de indicador de
trazado (también para cortes inclinados). Respete las instrucciones del apartado 5.4.
 Para serrar coloque los guías carril sobre la pieza.
 Conectar la máquina (véase el capítulo 5.2) y desplazar la máquina de forma uniforme en la
dirección del corte.
 Una vez finalizado el corte, suelte el interruptor de conexión 2 (Fig. 1) para desconectar la
máquina.
 Lleve la máquina de vuelta a la posición inicial cuando está posada y extraiga pieza de tra-
bajo en esta posición. Así garantiza que la cubierta protectora móvil esté totalmente cerra-
da.
5.10 Aserrado de tuberías/perfiles
 Afloje el bloqueo de la trampilla 25 (Fig. 6) del dispositivo de guía 24 (Fig. 6).
 Abra el dispositivo de guía.
60 ESPAÑOL
