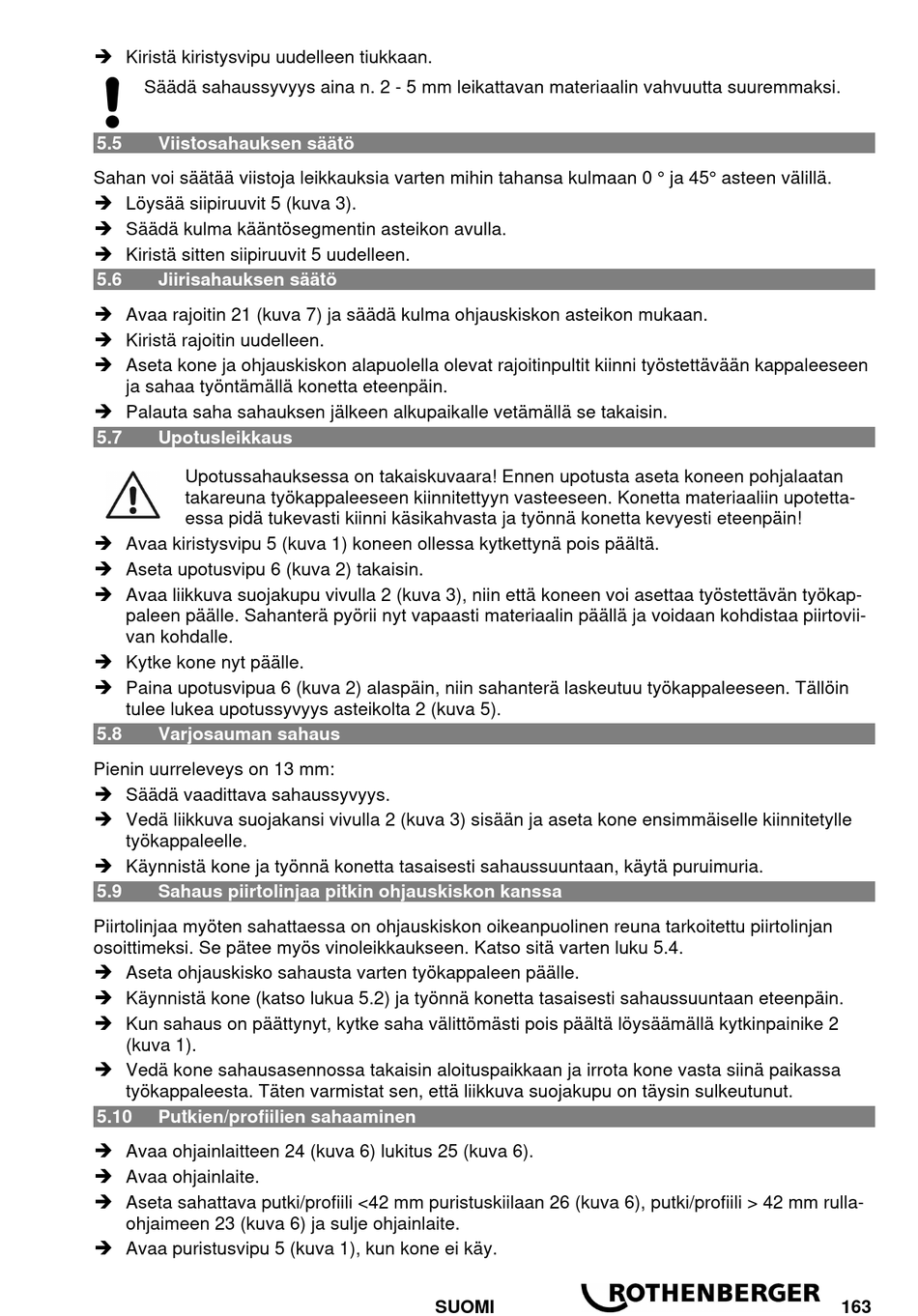

 Kiristä kiristysvipu uudelleen tiukkaan.
Säädä sahaussyvyys aina n. 2 - 5 mm leikattavan materiaalin vahvuutta suuremmaksi.
5.5 Viistosahauksen säätö
Sahan voi säätää viistoja leikkauksia varten mihin tahansa kulmaan 0 ° ja 45° asteen välillä.
 Löysää siipiruuvit 5 (kuva 3).
 Säädä kulma kääntösegmentin asteikon avulla.
 Kiristä sitten siipiruuvit 5 uudelleen.
5.6 Jiirisahauksen säätö
 Avaa rajoitin 21 (kuva 7) ja säädä kulma ohjauskiskon asteikon mukaan.
 Kiristä rajoitin uudelleen.
 Aseta kone ja ohjauskiskon alapuolella olevat rajoitinpultit kiinni työstettävään kappaleeseen
ja sahaa työntämällä konetta eteenpäin.
 Palauta saha sahauksen jälkeen alkupaikalle vetämällä se takaisin.
5.7

Upotusleikkaus

Upotussahauksessa on takaiskuvaara! Ennen upotusta aseta koneen pohjalaatan
takareuna työkappaleeseen kiinnitettyyn vasteeseen. Konetta materiaaliin upotetta-
essa pidä tukevasti kiinni käsikahvasta ja työnnä konetta kevyesti eteenpäin!
 Avaa kiristysvipu 5 (kuva 1) koneen ollessa kytkettynä pois päältä.
 Aseta upotusvipu 6 (kuva 2) takaisin.
 Avaa liikkuva suojakupu vivulla 2 (kuva 3), niin että koneen voi asettaa työstettävän työkap-
paleen päälle. Sahanterä pyörii nyt vapaasti materiaalin päällä ja voidaan kohdistaa piirtovii-
van kohdalle.
 Kytke kone nyt päälle.
 Paina upotusvipua 6 (kuva 2) alaspäin, niin sahanterä laskeutuu työkappaleeseen. Tällöin
tulee lukea upotussyvyys asteikolta 2 (kuva 5).
5.8

Varjosauman sahaus

Pienin uurreleveys on 13 mm:
 Säädä vaadittava sahaussyvyys.
 Vedä liikkuva suojakansi vivulla 2 (kuva 3) sisään ja aseta kone ensimmäiselle kiinnitetylle
työkappaleelle.
 Käynnistä kone ja työnnä konetta tasaisesti sahaussuuntaan, käytä puruimuria.
5.9

Sahaus piirtolinjaa pitkin ohjauskiskon kanssa

Piirtolinjaa myöten sahattaessa on ohjauskiskon oikeanpuolinen reuna tarkoitettu piirtolinjan
osoittimeksi. Se pätee myös vinoleikkaukseen. Katso sitä varten luku 5.4.
 Aseta ohjauskisko sahausta varten työkappaleen päälle.
 Käynnistä kone (katso lukua 5.2) ja työnnä konetta tasaisesti sahaussuuntaan eteenpäin.
 Kun sahaus on päättynyt, kytke saha välittömästi pois päältä löysäämällä kytkinpainike 2
(kuva 1).
 Vedä kone sahausasennossa takaisin aloituspaikkaan ja irrota kone vasta siinä paikassa
työkappaleesta. Täten varmistat sen, että liikkuva suojakupu on täysin sulkeutunut.
5.10

Putkien/profiilien sahaaminen

 Avaa ohjainlaitteen 24 (kuva 6) lukitus 25 (kuva 6).
 Avaa ohjainlaite.
 Aseta sahattava putki/profiili <42 mm puristuskiilaan 26 (kuva 6), putki/profiili > 42 mm rulla-
ohjaimeen 23 (kuva 6) ja sulje ohjainlaite.
 Avaa puristusvipu 5 (kuva 1), kun kone ei käy.
SUOMI 163
