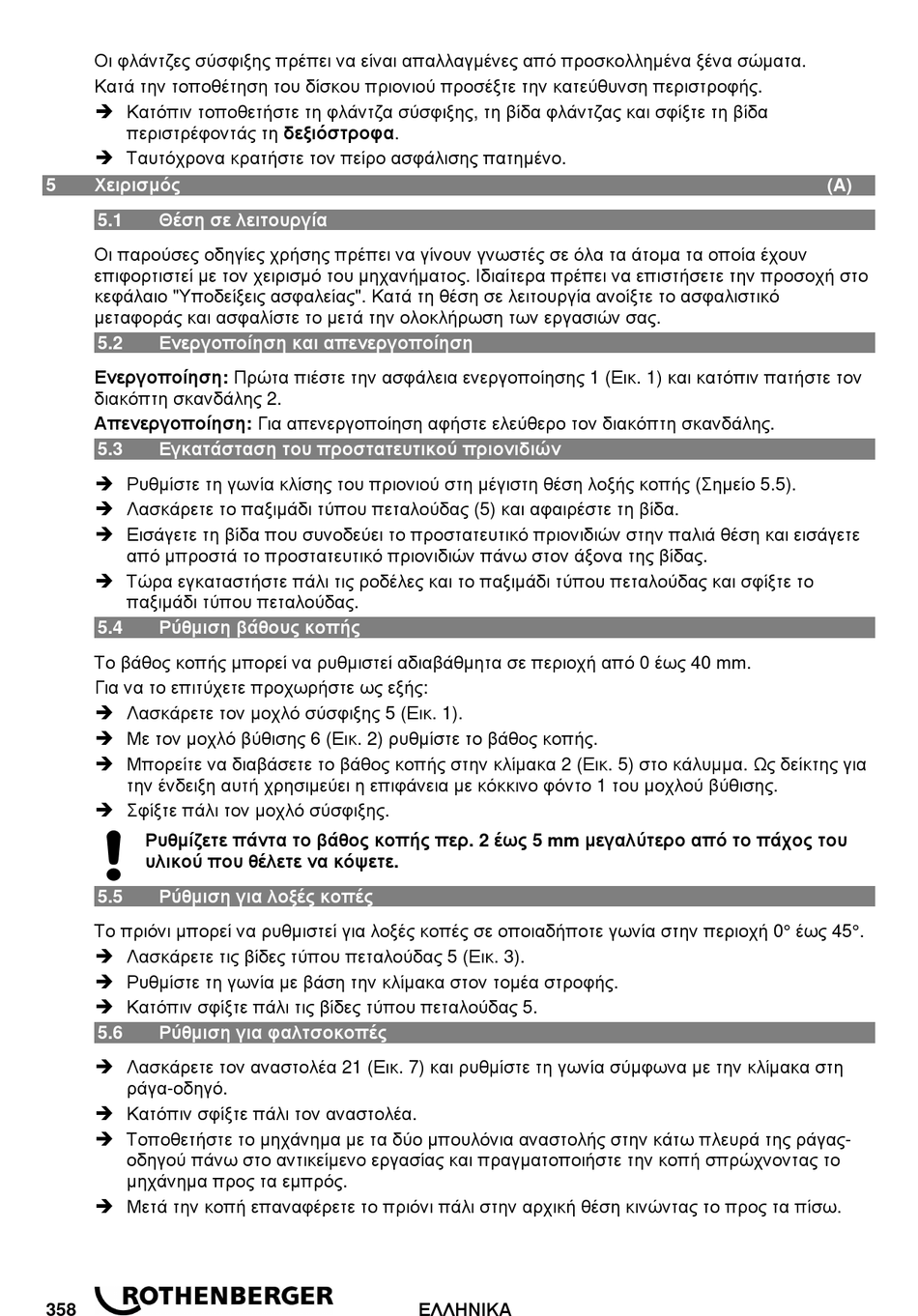

Οι φλάντζες σύσφιξης πρέπει να είναι απαλλαγμένες από προσκολλημένα ξένα σώματα.
Κατά την τοποθέτηση του δίσκου πριονιού προσέξτε την κατεύθυνση περιστροφής.
 Κατόπιν τοποθετήστε τη φλάντζα σύσφιξης, τη βίδα φλάντζας και σφίξτε τη βίδα
περιστρέφοντάς τη δεξιόστροφα.
 Ταυτόχρονα κρατήστε τον πείρο ασφάλισης πατημένο.
5 Χειρισμός
5.1 Θέση σε λειτουργία
Οι παρούσες οδηγίες χρήσης πρέπει να γίνουν γνωστές σε όλα τα άτομα τα οποία έχουν
επιφορτιστεί με τον χειρισμό του μηχανήματος. Ιδιαίτερα πρέπει να επιστήσετε την προσοχή στο
κεφάλαιο "Υποδείξεις ασφαλείας". Κατά τη θέση σε λειτουργία ανοίξτε το ασφαλιστικό
μεταφοράς και ασφαλίστε το μετά την ολοκλήρωση των εργασιών σας.
5.2 Ενεργοποίηση και απενεργοποίηση
Ενεργοποίηση: Πρώτα πιέστε την ασφάλεια ενεργοποίησης 1 (Εικ. 1) και κατόπιν πατήστε τον
διακόπτη σκανδάλης 2.
Απενεργοποίηση: Για απενεργοποίηση αφήστε ελεύθερο τον διακόπτη σκανδάλης.
5.3 Εγκατάσταση του προστατευτικού πριονιδιών
 Ρυθμίστε τη γωνία κλίσης του πριονιού στη μέγιστη θέση λοξής κοπής (Σημείο 5.5).
 Λασκάρετε το παξιμάδι τύπου πεταλούδας (5) και αφαιρέστε τη βίδα.
 Εισάγετε τη βίδα που συνοδεύει το προστατευτικό πριονιδιών στην παλιά θέση και εισάγετε
από μπροστά το προστατευτικό πριονιδιών πάνω στον άξονα της βίδας.
 Τώρα εγκαταστήστε πάλι τις ροδέλες και το παξιμάδι τύπου πεταλούδας και σφίξτε το
παξιμάδι τύπου πεταλούδας.
5.4 Ρύθμιση βάθους κοπής
Το βάθος κοπής μπορεί να ρυθμιστεί αδιαβάθμητα σε περιοχή από 0 έως 40 mm.
Για να το επιτύχετε προχωρήστε ως εξής:
 Λασκάρετε τον μοχλό σύσφιξης 5 (Εικ. 1).
 Με τον μοχλό βύθισης 6 (Εικ. 2) ρυθμίστε το βάθος κοπής.
 Μπορείτε να διαβάσετε το βάθος κοπής στην κλίμακα 2 (Εικ. 5) στο κάλυμμα. Ως δείκτης για
την ένδειξη αυτή χρησιμεύει η επιφάνεια με κόκκινο φόντο 1 του μοχλού βύθισης.
 Σφίξτε πάλι τον μοχλό σύσφιξης.
Ρυθμίζετε πάντα το βάθος κοπής περ. 2 έως 5 mm μεγαλύτερο από το πάχος του
υλικού που θέλετε να κόψετε.
5.5 Ρύθμιση για λοξές κοπές
Το πριόνι μπορεί να ρυθμιστεί για λοξές κοπές σε οποιαδήποτε γωνία στην περιοχή 0° έως 45°.
 Λασκάρετε τις βίδες τύπου πεταλούδας 5 (Εικ. 3).
 Ρυθμίστε τη γωνία με βάση την κλίμακα στον τομέα στροφής.
 Κατόπιν σφίξτε πάλι τις βίδες τύπου πεταλούδας 5.
5.6 Ρύθμιση για φαλτσοκοπές
 Λασκάρετε τον αναστολέα 21 (Εικ. 7) και ρυθμίστε τη γωνία σύμφωνα με την κλίμακα στη
ράγα-οδηγό.
 Κατόπιν σφίξτε πάλι τον αναστολέα.
 Τοποθετήστε το μηχάνημα με τα δύο μπουλόνια αναστολής στην κάτω πλευρά της ράγας-
οδηγού πάνω στο αντικείμενο εργασίας και πραγματοποιήστε την κοπή σπρώχνοντας το
μηχάνημα προς τα εμπρός.
 Μετά την κοπή επαναφέρετε το πριόνι πάλι στην αρχική θέση κινώντας το προς τα πίσω.
