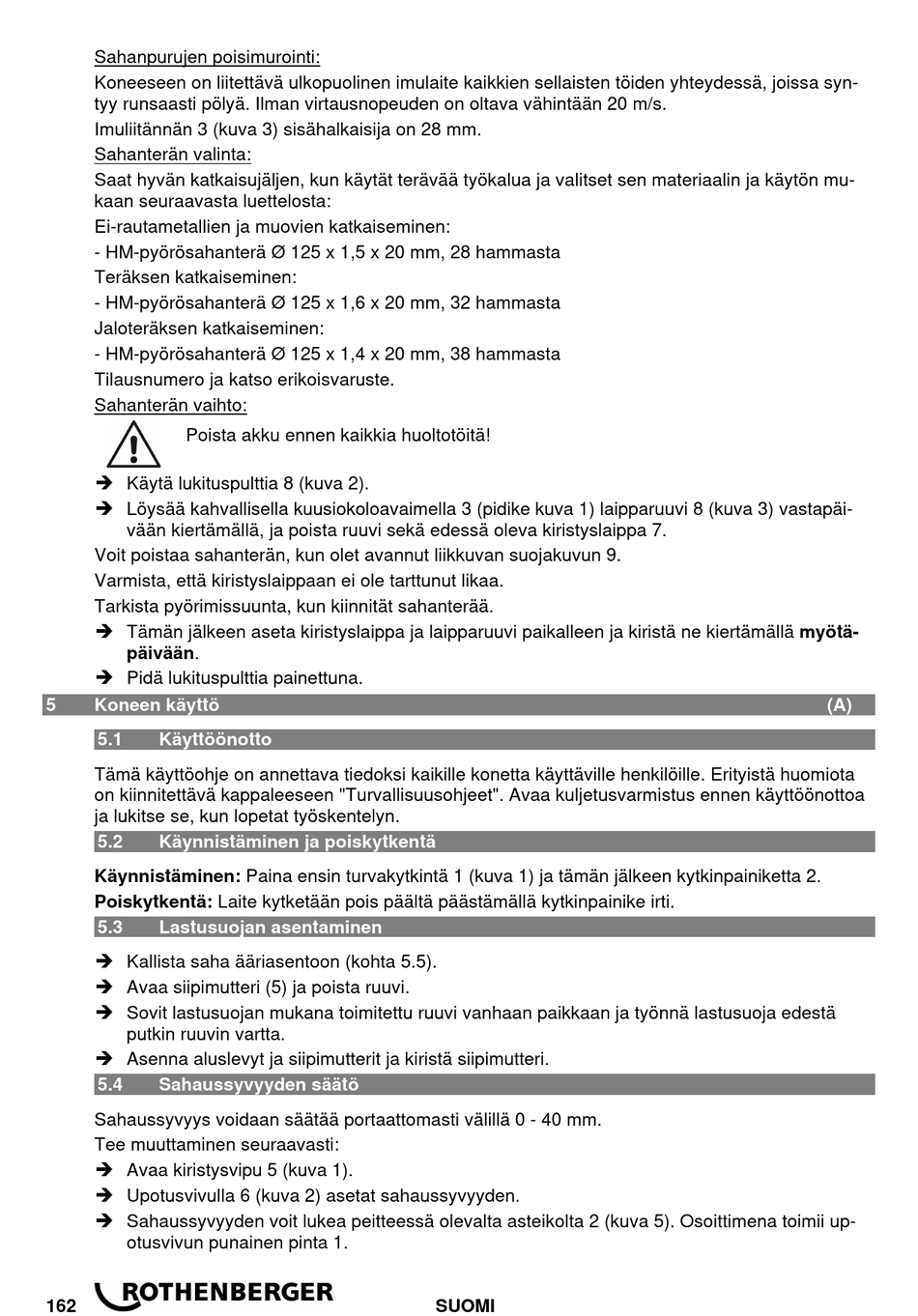

Sahanpurujen poisimurointi:
Koneeseen on liitettävä ulkopuolinen imulaite kaikkien sellaisten töiden yhteydessä, joissa syn-
tyy runsaasti pölyä. Ilman virtausnopeuden on oltava vähintään 20 m/s.
Imuliitännän 3 (kuva 3) sisähalkaisija on 28 mm.
Sahanterän valinta:
Saat hyvän katkaisujäljen, kun käytät terävää työkalua ja valitset sen materiaalin ja käytön mu-
kaan seuraavasta luettelosta:
Ei-rautametallien ja muovien katkaiseminen:
- HM-pyörösahanterä Ø 125 x 1,5 x 20 mm, 28 hammasta
Teräksen katkaiseminen:
- HM-pyörösahanterä Ø 125 x 1,6 x 20 mm, 32 hammasta
Jaloteräksen katkaiseminen:
- HM-pyörösahanterä Ø 125 x 1,4 x 20 mm, 38 hammasta
Tilausnumero ja katso erikoisvaruste.
Sahanterän vaihto:
Poista akku ennen kaikkia huoltotöitä!
 Käytä lukituspulttia 8 (kuva 2).
 Löysää kahvallisella kuusiokoloavaimella 3 (pidike kuva 1) laipparuuvi 8 (kuva 3) vastapäi-
vään kiertämällä, ja poista ruuvi sekä edessä oleva kiristyslaippa 7.
Voit poistaa sahanterän, kun olet avannut liikkuvan suojakuvun 9.
Varmista, että kiristyslaippaan ei ole tarttunut likaa.
Tarkista pyörimissuunta, kun kiinnität sahanterää.
 Tämän jälkeen aseta kiristyslaippa ja laipparuuvi paikalleen ja kiristä ne kiertämällä myötä-
päivään.
 Pidä lukituspulttia painettuna.
5 Koneen käyttö
5.1 Käyttöönotto
Tämä käyttöohje on annettava tiedoksi kaikille konetta käyttäville henkilöille. Erityistä huomiota
on kiinnitettävä kappaleeseen "Turvallisuusohjeet". Avaa kuljetusvarmistus ennen käyttöönottoa
ja lukitse se, kun lopetat työskentelyn.
5.2 Käynnistäminen ja poiskytkentä
Käynnistäminen: Paina ensin turvakytkintä 1 (kuva 1) ja tämän jälkeen kytkinpainiketta 2.
Poiskytkentä: Laite kytketään pois päältä päästämällä kytkinpainike irti.
5.3

Lastusuojan asentaminen

 Kallista saha ääriasentoon (kohta 5.5).
 Avaa siipimutteri (5) ja poista ruuvi.
 Sovit lastusuojan mukana toimitettu ruuvi vanhaan paikkaan ja työnnä lastusuoja edestä
putkin ruuvin vartta.
 Asenna aluslevyt ja siipimutterit ja kiristä siipimutteri.
5.4 Sahaussyvyyden säätö
Sahaussyvyys voidaan säätää portaattomasti välillä 0 - 40 mm.
Tee muuttaminen seuraavasti:
 Avaa kiristysvipu 5 (kuva 1).
 Upotusvivulla 6 (kuva 2) asetat sahaussyvyyden.
 Sahaussyvyyden voit lukea peitteessä olevalta asteikolta 2 (kuva 5). Osoittimena toimii up-
otusvivun punainen pinta 1.
162 SUOMI
