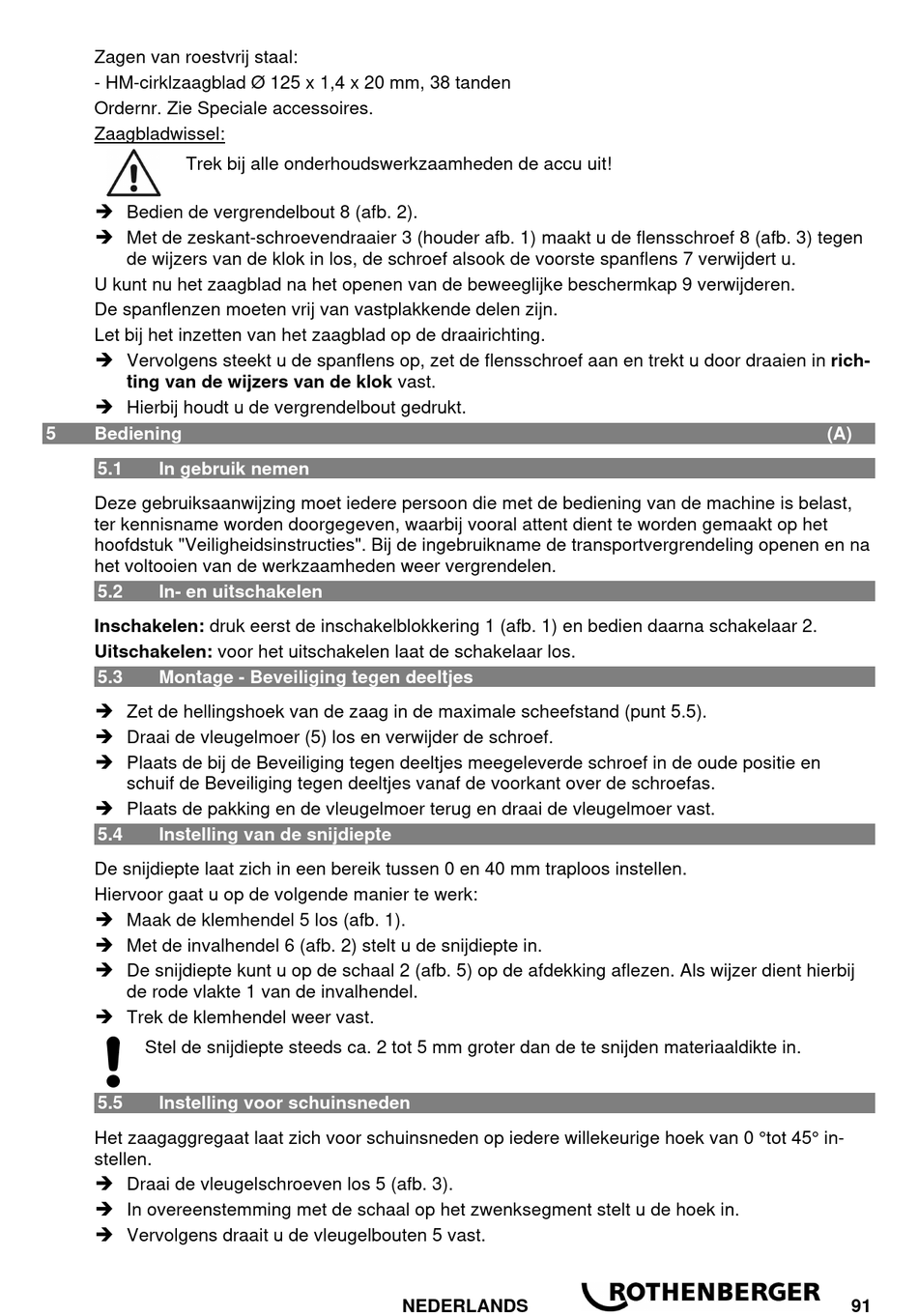

Zagen van roestvrij staal:
- HM-cirklzaagblad Ø 125 x 1,4 x 20 mm, 38 tanden
Ordernr. Zie Speciale accessoires.
Zaagbladwissel:
Trek bij alle onderhoudswerkzaamheden de accu uit!
 Bedien de vergrendelbout 8 (afb. 2).
 Met de zeskant-schroevendraaier 3 (houder afb. 1) maakt u de flensschroef 8 (afb. 3) tegen
de wijzers van de klok in los, de schroef alsook de voorste spanflens 7 verwijdert u.
U kunt nu het zaagblad na het openen van de beweeglijke beschermkap 9 verwijderen.
De spanflenzen moeten vrij van vastplakkende delen zijn.
Let bij het inzetten van het zaagblad op de draairichting.
 Vervolgens steekt u de spanflens op, zet de flensschroef aan en trekt u door draaien in rich-
ting van de wijzers van de klok vast.
 Hierbij houdt u de vergrendelbout gedrukt.
5 Bediening
5.1

In gebruik nemen

Deze gebruiksaanwijzing moet iedere persoon die met de bediening van de machine is belast,
ter kennisname worden doorgegeven, waarbij vooral attent dient te worden gemaakt op het
hoofdstuk "Veiligheidsinstructies". Bij de ingebruikname de transportvergrendeling openen en na
het voltooien van de werkzaamheden weer vergrendelen.
5.2

In- en uitschakelen

Inschakelen: druk eerst de inschakelblokkering 1 (afb. 1) en bedien daarna schakelaar 2.
Uitschakelen: voor het uitschakelen laat de schakelaar los.
5.3

Montage - Beveiliging tegen deeltjes

 Zet de hellingshoek van de zaag in de maximale scheefstand (punt 5.5).
 Draai de vleugelmoer (5) los en verwijder de schroef.
 Plaats de bij de Beveiliging tegen deeltjes meegeleverde schroef in de oude positie en
schuif de Beveiliging tegen deeltjes vanaf de voorkant over de schroefas.
 Plaats de pakking en de vleugelmoer terug en draai de vleugelmoer vast.
5.4

Instelling van de snijdiepte

De snijdiepte laat zich in een bereik tussen 0 en 40 mm traploos instellen.
Hiervoor gaat u op de volgende manier te werk:
 Maak de klemhendel 5 los (afb. 1).
 Met de invalhendel 6 (afb. 2) stelt u de snijdiepte in.
 De snijdiepte kunt u op de schaal 2 (afb. 5) op de afdekking aflezen. Als wijzer dient hierbij
de rode vlakte 1 van de invalhendel.
 Trek de klemhendel weer vast.
Stel de snijdiepte steeds ca. 2 tot 5 mm groter dan de te snijden materiaaldikte in.
5.5

Instelling voor schuinsneden

Het zaagaggregaat laat zich voor schuinsneden op iedere willekeurige hoek van 0 °tot 45° in-
stellen.
 Draai de vleugelschroeven los 5 (afb. 3).
 In overeenstemming met de schaal op het zwenksegment stelt u de hoek in.
 Vervolgens draait u de vleugelbouten 5 vast.
