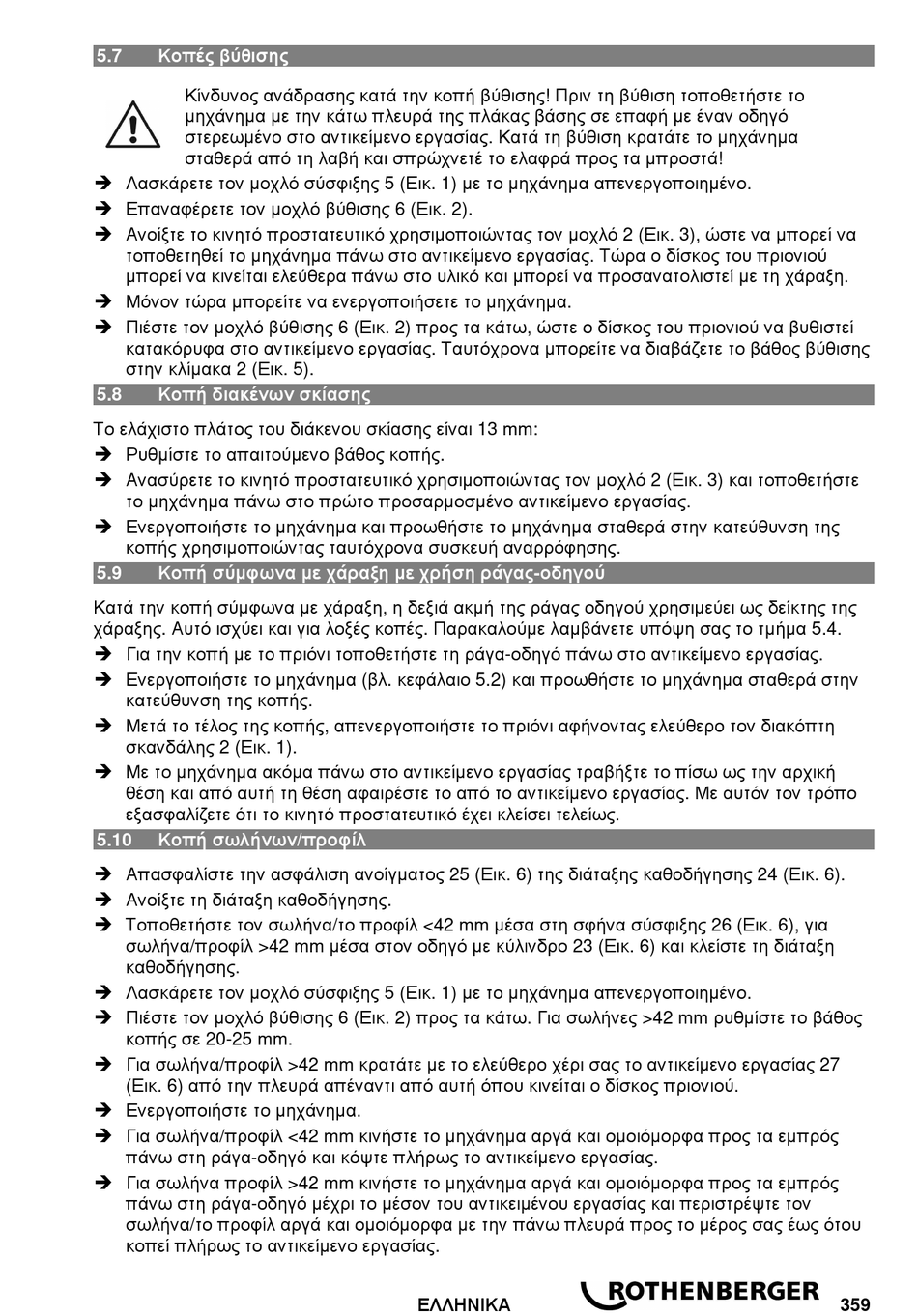

5.7 Κοπές βύθισης
Κίνδυνος ανάδρασης κατά την κοπή βύθισης! Πριν τη βύθιση τοποθετήστε το
μηχάνημα με την κάτω πλευρά της πλάκας βάσης σε επαφή με έναν οδηγό
στερεωμένο στο αντικείμενο εργασίας. Κατά τη βύθιση κρατάτε το μηχάνημα
σταθερά από τη λαβή και σπρώχνετέ το ελαφρά προς τα μπροστά!
 Λασκάρετε τον μοχλό σύσφιξης 5 (Εικ. 1) με το μηχάνημα απενεργοποιημένο.
 Επαναφέρετε τον μοχλό βύθισης 6 (Εικ. 2).
 Ανοίξτε το κινητό προστατευτικό χρησιμοποιώντας τον μοχλό 2 (Εικ. 3), ώστε να μπορεί να
τοποθετηθεί το μηχάνημα πάνω στο αντικείμενο εργασίας. Τώρα ο δίσκος του πριονιού
μπορεί να κινείται ελεύθερα πάνω στο υλικό και μπορεί να προσανατολιστεί με τη χάραξη.
 Μόνον τώρα μπορείτε να ενεργοποιήσετε το μηχάνημα.
 Πιέστε τον μοχλό βύθισης 6 (Εικ. 2) προς τα κάτω, ώστε ο δίσκος του πριονιού να βυθιστεί
κατακόρυφα στο αντικείμενο εργασίας. Ταυτόχρονα μπορείτε να διαβάζετε το βάθος βύθισης
στην κλίμακα 2 (Εικ. 5).
5.8 Κοπή διακένων σκίασης
Το ελάχιστο πλάτος του διάκενου σκίασης είναι 13 mm:
 Ρυθμίστε το απαιτούμενο βάθος κοπής.
 Ανασύρετε το κινητό προστατευτικό χρησιμοποιώντας τον μοχλό 2 (Εικ. 3) και τοποθετήστε
το μηχάνημα πάνω στο πρώτο προσαρμοσμένο αντικείμενο εργασίας.
 Ενεργοποιήστε το μηχάνημα και προωθήστε το μηχάνημα σταθερά στην κατεύθυνση της
κοπής χρησιμοποιώντας ταυτόχρονα συσκευή αναρρόφησης.
5.9 Κοπή σύμφωνα με χάραξη με χρήση ράγας-οδηγού
Κατά την κοπή σύμφωνα με χάραξη, η δεξιά ακμή της ράγας οδηγού χρησιμεύει ως δείκτης της
χάραξης. Αυτό ισχύει και για λοξές κοπές. Παρακαλούμε λαμβάνετε υπόψη σας το τμήμα 5.4.
 Για την κοπή με το πριόνι τοποθετήστε τη ράγα-οδηγό πάνω στο αντικείμενο εργασίας.
 Ενεργοποιήστε το μηχάνημα (βλ. κεφάλαιο 5.2) και προωθήστε το μηχάνημα σταθερά στην
κατεύθυνση της κοπής.
 Μετά το τέλος της κοπής, απενεργοποιήστε το πριόνι αφήνοντας ελεύθερο τον διακόπτη
σκανδάλης 2 (Εικ. 1).
 Με το μηχάνημα ακόμα πάνω στο αντικείμενο εργασίας τραβήξτε το πίσω ως την αρχική
θέση και από αυτή τη θέση αφαιρέστε το από το αντικείμενο εργασίας. Με αυτόν τον τρόπο
εξασφαλίζετε ότι το κινητό προστατευτικό έχει κλείσει τελείως.
5.10 Κοπή σωλήνων/προφίλ
 Απασφαλίστε την ασφάλιση ανοίγματος 25 (Εικ. 6) της διάταξης καθοδήγησης 24 (Εικ. 6).
 Ανοίξτε τη διάταξη καθοδήγησης.
 Τοποθετήστε τον σωλήνα/το προφίλ <42 mm μέσα στη σφήνα σύσφιξης 26 (Εικ. 6), για
σωλήνα/προφίλ >42 mm μέσα στον οδηγό με κύλινδρο 23 (Εικ. 6) και κλείστε τη διάταξη
καθοδήγησης.
 Λασκάρετε τον μοχλό σύσφιξης 5 (Εικ. 1) με το μηχάνημα απενεργοποιημένο.
 Πιέστε τον μοχλό βύθισης 6 (Εικ. 2) προς τα κάτω. Για σωλήνες >42 mm ρυθμίστε το βάθος
κοπής σε 20-25 mm.
 Για σωλήνα/προφίλ >42 mm κρατάτε με το ελεύθερο χέρι σας το αντικείμενο εργασίας 27
(Εικ. 6) από την πλευρά απέναντι από αυτή όπου κινείται ο δίσκος πριονιού.
 Ενεργοποιήστε το μηχάνημα.
 Για σωλήνα/προφίλ <42 mm κινήστε το μηχάνημα αργά και ομοιόμορφα προς τα εμπρός
πάνω στη ράγα-οδηγό και κόψτε πλήρως το αντικείμενο εργασίας.
 Για σωλήνα προφίλ >42 mm κινήστε το μηχάνημα αργά και ομοιόμορφα προς τα εμπρός
πάνω στη ράγα-οδηγό μέχρι το μέσον του αντικειμένου εργασίας και περιστρέψτε τον
σωλήνα/το προφίλ αργά και ομοιόμορφα με την πάνω πλευρά προς το μέρος σας έως ότου
κοπεί πλήρως το αντικείμενο εργασίας.
ΕΛΛΗΝΙΚΑ 359
