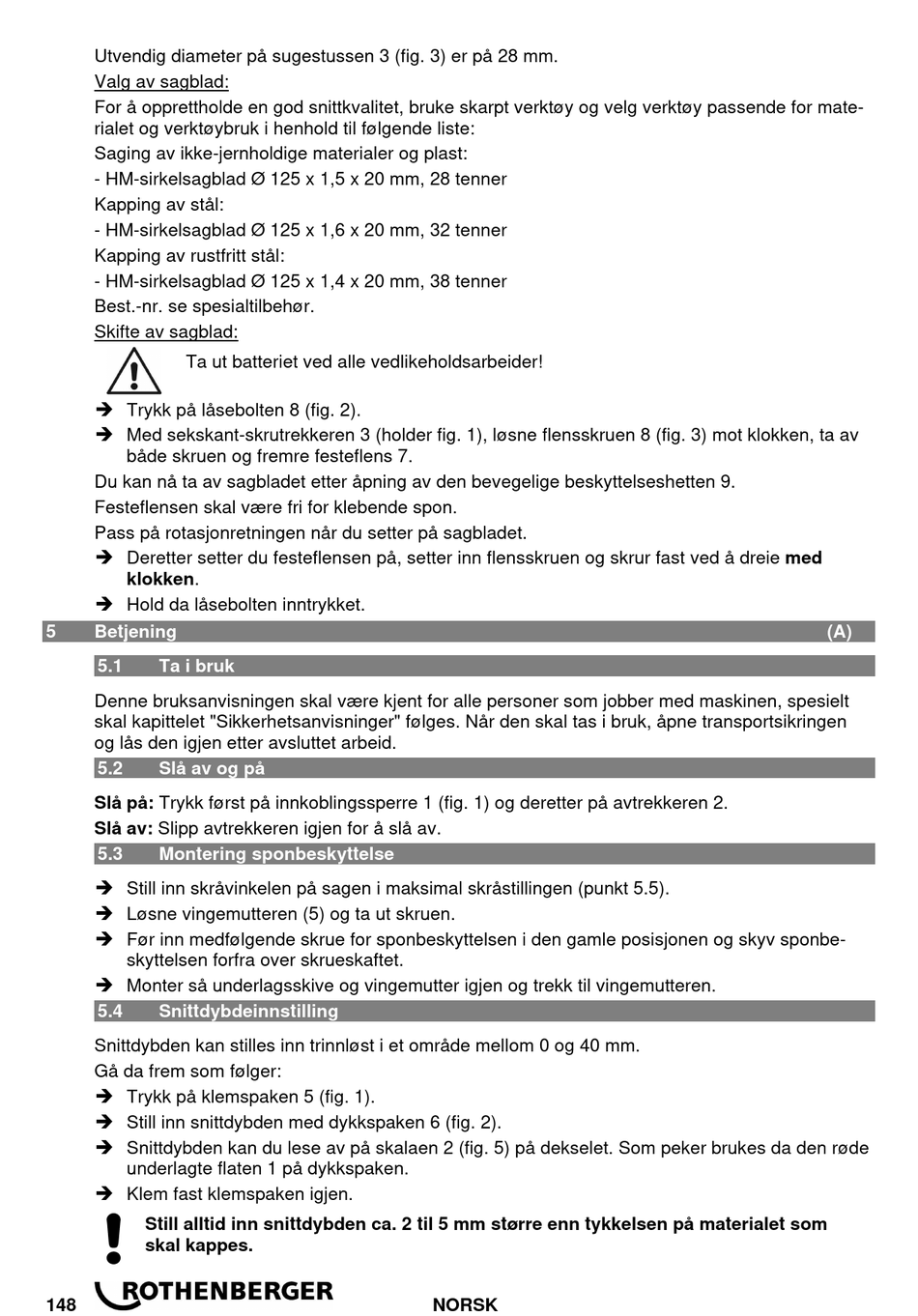

Utvendig diameter på sugestussen 3 (fig. 3) er på 28 mm.
Valg av sagblad:
For å opprettholde en god snittkvalitet, bruke skarpt verktøy og velg verktøy passende for mate-
rialet og verktøybruk i henhold til følgende liste:
Saging av ikke-jernholdige materialer og plast:
- HM-sirkelsagblad Ø 125 x 1,5 x 20 mm, 28 tenner
Kapping av stål:
- HM-sirkelsagblad Ø 125 x 1,6 x 20 mm, 32 tenner
Kapping av rustfritt stål:
- HM-sirkelsagblad Ø 125 x 1,4 x 20 mm, 38 tenner
Best.-nr. se spesialtilbehør.
Skifte av sagblad:
Ta ut batteriet ved alle vedlikeholdsarbeider!
 Trykk på låsebolten 8 (fig. 2).
 Med sekskant-skrutrekkeren 3 (holder fig. 1), løsne flensskruen 8 (fig. 3) mot klokken, ta av
både skruen og fremre festeflens 7.
Du kan nå ta av sagbladet etter åpning av den bevegelige beskyttelseshetten 9.
Festeflensen skal være fri for klebende spon.
Pass på rotasjonretningen når du setter på sagbladet.
 Deretter setter du festeflensen på, setter inn flensskruen og skrur fast ved å dreie med
klokken.
 Hold da låsebolten inntrykket.
5 Betjening
5.1

Ta i bruk

Denne bruksanvisningen skal være kjent for alle personer som jobber med maskinen, spesielt
skal kapittelet "Sikkerhetsanvisninger" følges. Når den skal tas i bruk, åpne transportsikringen
og lås den igjen etter avsluttet arbeid.
5.2 Slå av og på
Slå på: Trykk først på innkoblingssperre 1 (fig. 1) og deretter på avtrekkeren 2.
Slå av: Slipp avtrekkeren igjen for å slå av.
5.3

Montering sponbeskyttelse

 Still inn skråvinkelen på sagen i maksimal skråstillingen (punkt 5.5).
 Løsne vingemutteren (5) og ta ut skruen.
 Før inn medfølgende skrue for sponbeskyttelsen i den gamle posisjonen og skyv sponbe-
skyttelsen forfra over skrueskaftet.
 Monter så underlagsskive og vingemutter igjen og trekk til vingemutteren.
5.4

Snittdybdeinnstilling

Snittdybden kan stilles inn trinnløst i et område mellom 0 og 40 mm.
Gå da frem som følger:
 Trykk på klemspaken 5 (fig. 1).
 Still inn snittdybden med dykkspaken 6 (fig. 2).
 Snittdybden kan du lese av på skalaen 2 (fig. 5) på dekselet. Som peker brukes da den røde
underlagte flaten 1 på dykkspaken.
 Klem fast klemspaken igjen.
Still alltid inn snittdybden ca. 2 til 5 mm større enn tykkelsen på materialet som
skal kappes.
