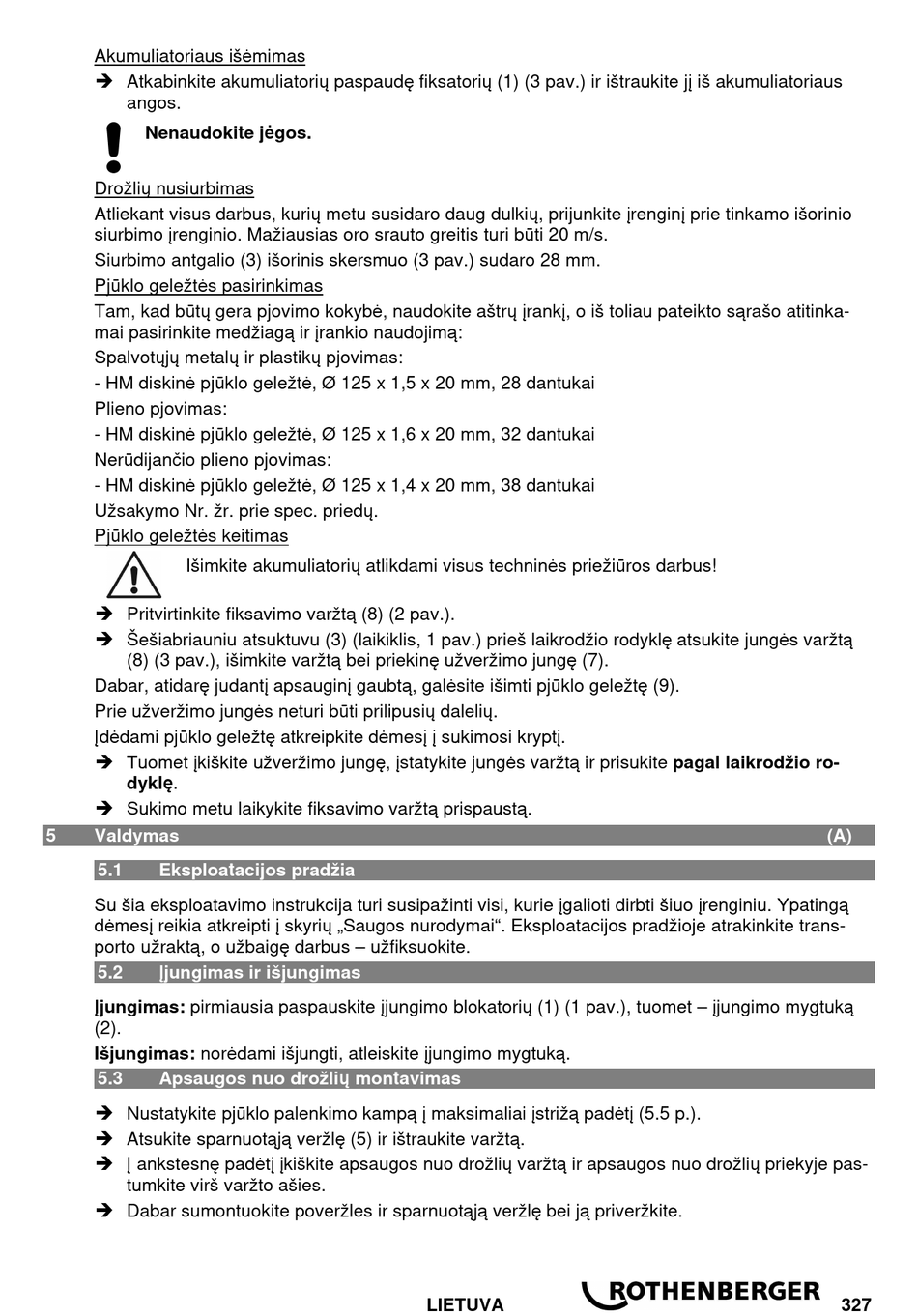

Akumuliatoriaus išėmimas
Atkabinkite akumuliatorių paspaudę fiksatorių (1) (3 pav.) ir ištraukite jį iš akumuliatoriaus
angos.
Nenaudokite jėgos.
Drožlių nusiurbimas
Atliekant visus darbus, kurių metu susidaro daug dulkių, prijunkite įrenginį prie tinkamo išorinio
siurbimo įrenginio. Mažiausias oro srauto greitis turi būti 20 m/s.
Siurbimo antgalio (3) išorinis skersmuo (3 pav.) sudaro 28 mm.
Pjūklo geležtės pasirinkimas
Tam, kad būtų gera pjovimo kokybė, naudokite aštrų įrankį, o iš toliau pateikto sąrašo atitinka-
mai pasirinkite medžiagą ir įrankio naudojimą:
Spalvotųjų metalų ir plastikų pjovimas:
- HM diskinė pjūklo geležtė, Ø 125 x 1,5 x 20 mm, 28 dantukai
Plieno pjovimas:
- HM diskinė pjūklo geležtė, Ø 125 x 1,6 x 20 mm, 32 dantukai
Nerūdijančio plieno pjovimas:
- HM diskinė pjūklo geležtė, Ø 125 x 1,4 x 20 mm, 38 dantukai
Užsakymo Nr. žr. prie spec. priedų.
Pjūklo geležtės keitimas
Išimkite akumuliatorių atlikdami visus techninės priežiūros darbus!
Pritvirtinkite fiksavimo varžtą (8) (2 pav.).
Šešiabriauniu atsuktuvu (3) (laikiklis, 1 pav.) prieš laikrodžio rodyklę atsukite jungės varžtą
(8) (3 pav.), išimkite varžtą bei priekinę užveržimo jungę (7).
Dabar, atidarę judantį apsauginį gaubtą, galėsite išimti pjūklo geležtę (9).
Prie užveržimo jungės neturi būti prilipusių dalelių.
Įdėdami pjūklo geležtę atkreipkite dėmesį į sukimosi kryptį.
Tuomet įkiškite užveržimo jungę, įstatykite jungės varžtą ir prisukite pagal laikrodžio ro-
dyklę.
Sukimo metu laikykite fiksavimo varžtą prispaustą.
5
Valdymas
5.1
Eksploatacijos pradžia
Su šia eksploatavimo instrukcija turi susipažinti visi, kurie įgalioti dirbti šiuo įrenginiu. Ypatingą
dėmesį reikia atkreipti į skyrių „Saugos nurodymai". Eksploatacijos pradžioje atrakinkite trans-
porto užraktą, o užbaigę darbus – užfiksuokite.
5.2
Įjungimas ir išjungimas
Įjungimas: pirmiausia paspauskite įjungimo blokatorių (1) (1 pav.), tuomet – įjungimo mygtuką
(2).
Išjungimas: norėdami išjungti, atleiskite įjungimo mygtuką.
5.3
Apsaugos nuo drožlių montavimas
Nustatykite pjūklo palenkimo kampą į maksimaliai įstrižą padėtį (5.5 p.).
Atsukite sparnuotąją veržlę (5) ir ištraukite varžtą.
Į ankstesnę padėtį įkiškite apsaugos nuo drožlių varžtą ir apsaugos nuo drožlių priekyje pas-
tumkite virš varžto ašies.
Dabar sumontuokite poveržles ir sparnuotąją veržlę bei ją priveržkite.
