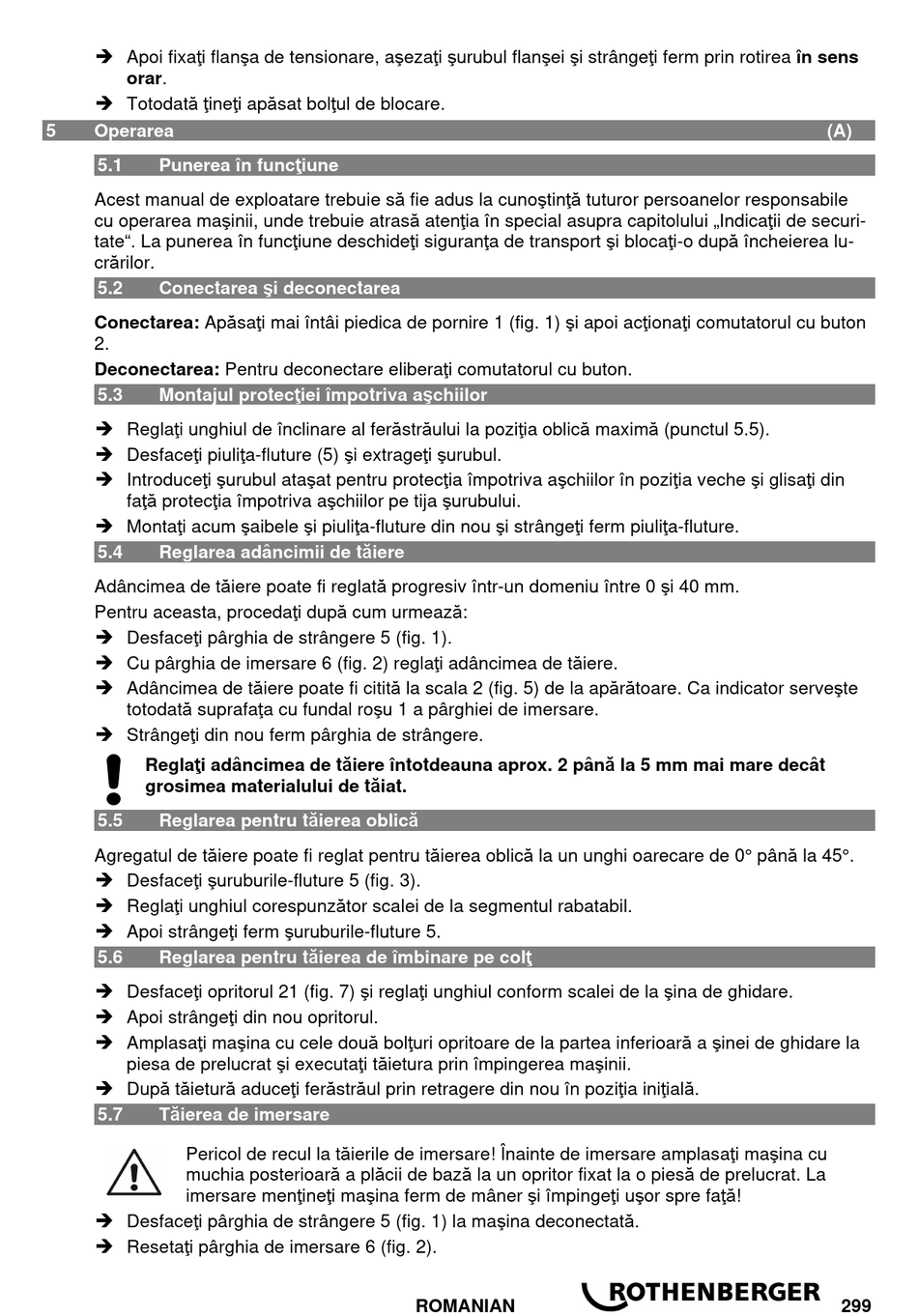

 Apoi fixaţi flanşa de tensionare, aşezaţi şurubul flanşei şi strângeţi ferm prin rotirea în sens
orar.
 Totodată ţineţi apăsat bolţul de blocare.
5 Operarea
5.1 Punerea în funcţiune
Acest manual de exploatare trebuie să fie adus la cunoştinţă tuturor persoanelor responsabile
cu operarea maşinii, unde trebuie atrasă atenţia în special asupra capitolului „Indicaţii de securi-
tate". La punerea în funcţiune deschideţi siguranţa de transport şi blocaţi-o după încheierea lu-
crărilor.
5.2 Conectarea şi deconectarea
Conectarea: Apăsaţi mai întâi piedica de pornire 1 (fig. 1) şi apoi acţionaţi comutatorul cu buton
2.
Deconectarea: Pentru deconectare eliberaţi comutatorul cu buton.
5.3 Montajul protecţiei împotriva aşchiilor
 Reglaţi unghiul de înclinare al ferăstrăului la poziţia oblică maximă (punctul 5.5).
 Desfaceţi piuliţa-fluture (5) şi extrageţi şurubul.
 Introduceţi şurubul ataşat pentru protecţia împotriva aşchiilor în poziţia veche şi glisaţi din
faţă protecţia împotriva aşchiilor pe tija şurubului.
 Montaţi acum şaibele şi piuliţa-fluture din nou şi strângeţi ferm piuliţa-fluture.
5.4 Reglarea adâncimii de tăiere
Adâncimea de tăiere poate fi reglată progresiv într-un domeniu între 0 şi 40 mm.
Pentru aceasta, procedaţi după cum urmează:
 Desfaceţi pârghia de strângere 5 (fig. 1).
 Cu pârghia de imersare 6 (fig. 2) reglaţi adâncimea de tăiere.
 Adâncimea de tăiere poate fi citită la scala 2 (fig. 5) de la apărătoare. Ca indicator serveşte
totodată suprafaţa cu fundal roşu 1 a pârghiei de imersare.
 Strângeţi din nou ferm pârghia de strângere.
Reglaţi adâncimea de tăiere întotdeauna aprox. 2 până la 5 mm mai mare decât
grosimea materialului de tăiat.
5.5 Reglarea pentru tăierea oblică
Agregatul de tăiere poate fi reglat pentru tăierea oblică la un unghi oarecare de 0° până la 45°.
 Desfaceţi şuruburile-fluture 5 (fig. 3).
 Reglaţi unghiul corespunzător scalei de la segmentul rabatabil.
 Apoi strângeţi ferm şuruburile-fluture 5.
5.6 Reglarea pentru tăierea de îmbinare pe colţ
 Desfaceţi opritorul 21 (fig. 7) şi reglaţi unghiul conform scalei de la şina de ghidare.
 Apoi strângeţi din nou opritorul.
 Amplasaţi maşina cu cele două bolţuri opritoare de la partea inferioară a şinei de ghidare la
piesa de prelucrat şi executaţi tăietura prin împingerea maşinii.
 După tăietură aduceţi ferăstrăul prin retragere din nou în poziţia iniţială.
5.7 Tăierea de imersare
Pericol de recul la tăierile de imersare! Înainte de imersare amplasaţi maşina cu
muchia posterioară a plăcii de bază la un opritor fixat la o piesă de prelucrat. La
imersare menţineţi maşina ferm de mâner şi împingeţi uşor spre faţă!
 Desfaceţi pârghia de strângere 5 (fig. 1) la maşina deconectată.
 Resetaţi pârghia de imersare 6 (fig. 2).
