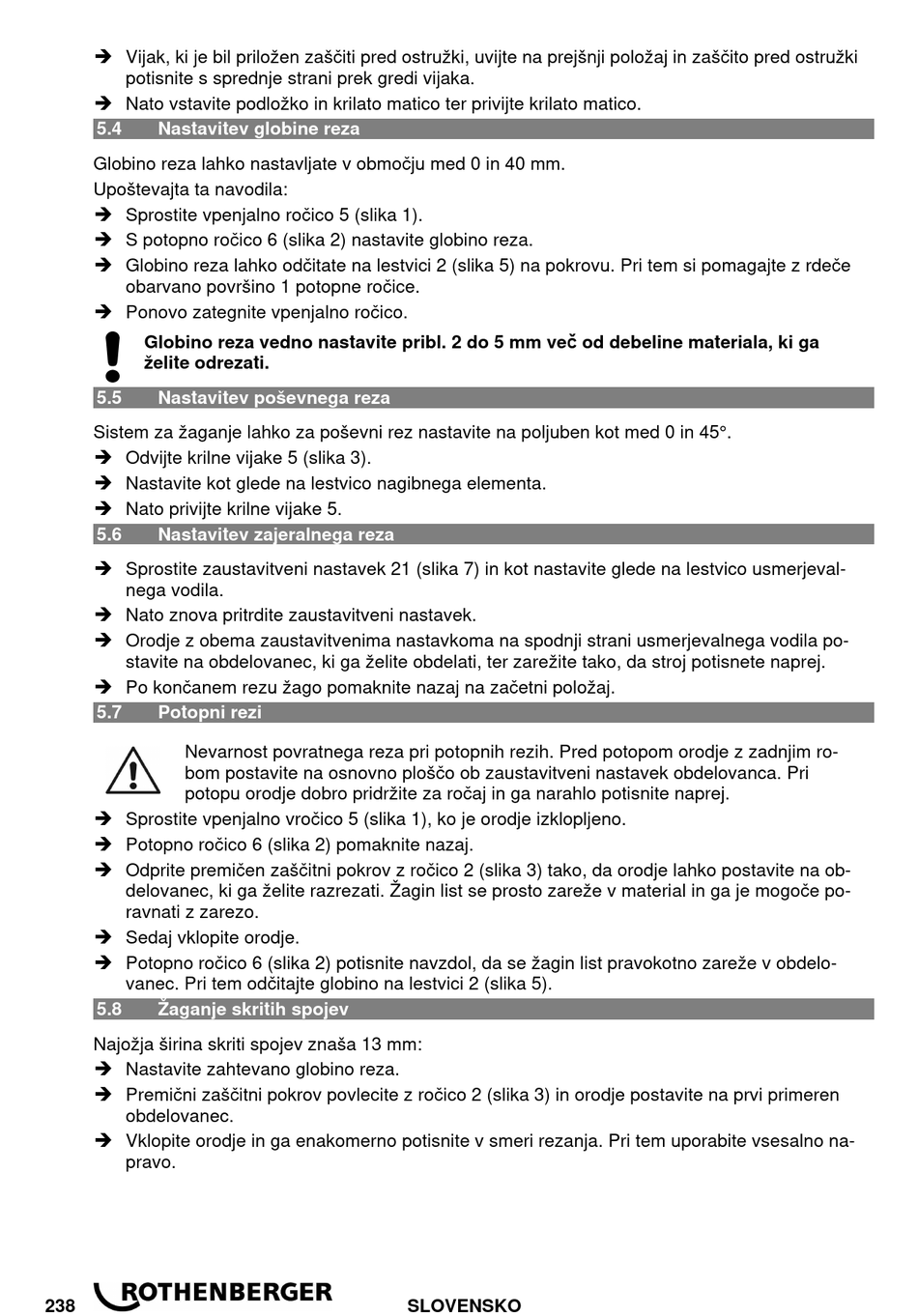

 Vijak, ki je bil priložen zaščiti pred ostružki, uvijte na prejšnji položaj in zaščito pred ostružki
potisnite s sprednje strani prek gredi vijaka.
 Nato vstavite podložko in krilato matico ter privijte krilato matico.
5.4

Nastavitev globine reza

Globino reza lahko nastavljate v območju med 0 in 40 mm.
Upoštevajta ta navodila:
 Sprostite vpenjalno ročico 5 (slika 1).
 S potopno ročico 6 (slika 2) nastavite globino reza.
 Globino reza lahko odčitate na lestvici 2 (slika 5) na pokrovu. Pri tem si pomagajte z rdeče
obarvano površino 1 potopne ročice.
 Ponovo zategnite vpenjalno ročico.
Globino reza vedno nastavite pribl. 2 do 5 mm več od debeline materiala, ki ga
želite odrezati.
5.5 Nastavitev poševnega reza
Sistem za žaganje lahko za poševni rez nastavite na poljuben kot med 0 in 45°.
 Odvijte krilne vijake 5 (slika 3).
 Nastavite kot glede na lestvico nagibnega elementa.
 Nato privijte krilne vijake 5.
5.6

Nastavitev zajeralnega reza

 Sprostite zaustavitveni nastavek 21 (slika 7) in kot nastavite glede na lestvico usmerjeval-
nega vodila.
 Nato znova pritrdite zaustavitveni nastavek.
 Orodje z obema zaustavitvenima nastavkoma na spodnji strani usmerjevalnega vodila po-
stavite na obdelovanec, ki ga želite obdelati, ter zarežite tako, da stroj potisnete naprej.
 Po končanem rezu žago pomaknite nazaj na začetni položaj.
5.7

Potopni rezi

Nevarnost povratnega reza pri potopnih rezih. Pred potopom orodje z zadnjim ro-
bom postavite na osnovno ploščo ob zaustavitveni nastavek obdelovanca. Pri
potopu orodje dobro pridržite za ročaj in ga narahlo potisnite naprej.
 Sprostite vpenjalno vročico 5 (slika 1), ko je orodje izklopljeno.
 Potopno ročico 6 (slika 2) pomaknite nazaj.
 Odprite premičen zaščitni pokrov z ročico 2 (slika 3) tako, da orodje lahko postavite na ob-
delovanec, ki ga želite razrezati. Žagin list se prosto zareže v material in ga je mogoče po-
ravnati z zarezo.
 Sedaj vklopite orodje.
 Potopno ročico 6 (slika 2) potisnite navzdol, da se žagin list pravokotno zareže v obdelo-
vanec. Pri tem odčitajte globino na lestvici 2 (slika 5).
5.8 Žaganje skritih spojev
Najožja širina skriti spojev znaša 13 mm:
 Nastavite zahtevano globino reza.
 Premični zaščitni pokrov povlecite z ročico 2 (slika 3) in orodje postavite na prvi primeren
obdelovanec.
 Vklopite orodje in ga enakomerno potisnite v smeri rezanja. Pri tem uporabite vsesalno na-
pravo.
