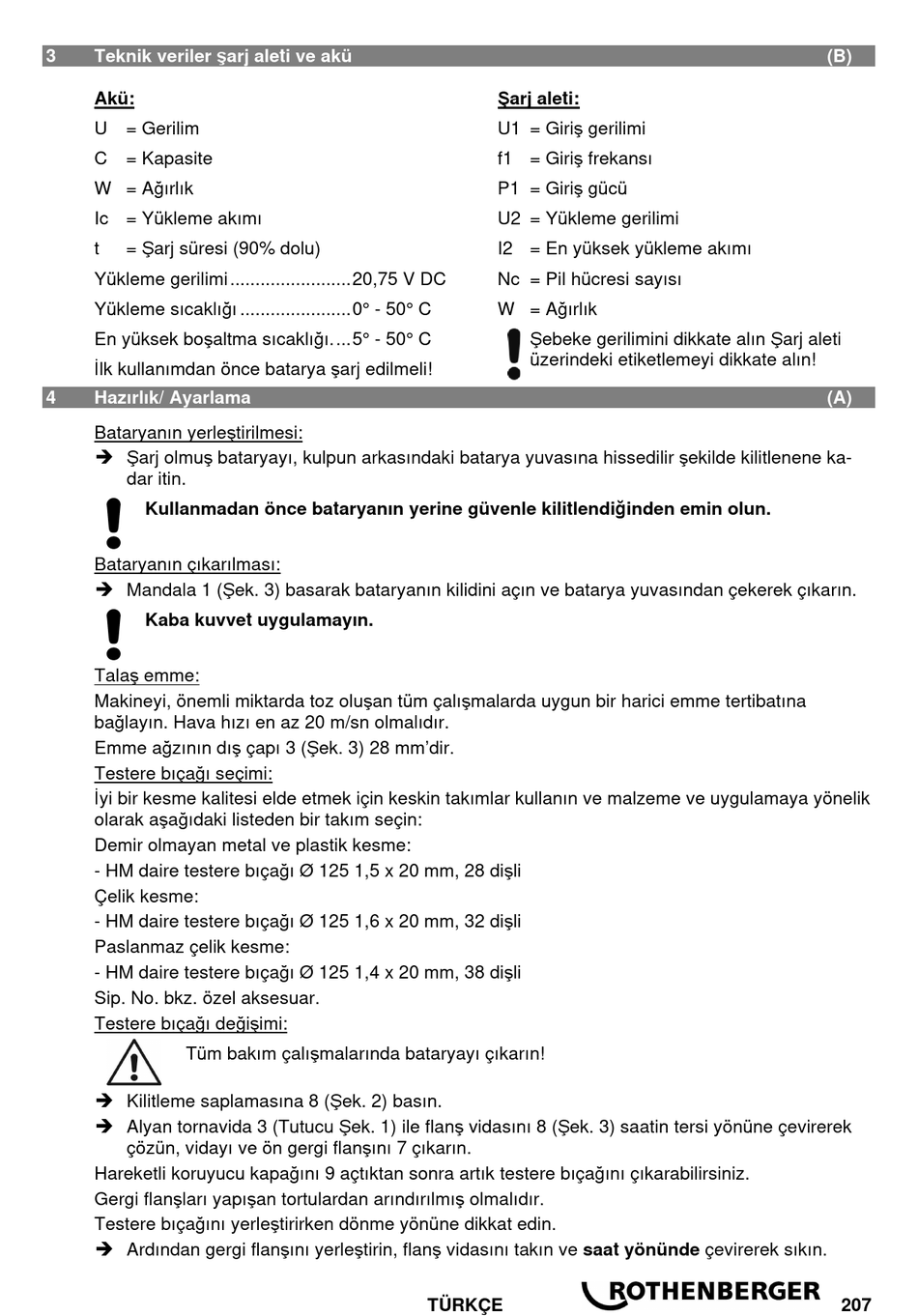

3
Teknik veriler şarj aleti ve akü
Akü:
U = Gerilim
C = Kapasite
W = Ağırlık
Ic = Yükleme akımı
t
= Şarj süresi (90% dolu)
Yükleme gerilimi ..............................
Yükleme sıcaklığı ............................
En yüksek boşaltma sıcaklığı. .........
İlk kullanımdan önce batarya şarj edilmeli!
4
Hazırlık/ Ayarlama
Bataryanın yerleştirilmesi:
Şarj olmuş bataryayı, kulpun arkasındaki batarya yuvasına hissedilir şekilde kilitlenene ka-
dar itin.
Kullanmadan önce bataryanın yerine güvenle kilitlendiğinden emin olun.
Bataryanın çıkarılması:
Mandala 1 (Şek. 3) basarak bataryanın kilidini açın ve batarya yuvasından çekerek çıkarın.
Kaba kuvvet uygulamayın.
Talaş emme:
Makineyi, önemli miktarda toz oluşan tüm çalışmalarda uygun bir harici emme tertibatına
bağlayın. Hava hızı en az 20 m/sn olmalıdır.
Emme ağzının dış çapı 3 (Şek. 3) 28 mm'dir.
Testere bıçağı seçimi:
İyi bir kesme kalitesi elde etmek için keskin takımlar kullanın ve malzeme ve uygulamaya yönelik
olarak aşağıdaki listeden bir takım seçin:
Demir olmayan metal ve plastik kesme:
- HM daire testere bıçağı Ø 125 1,5 x 20 mm, 28 dişli
Çelik kesme:
- HM daire testere bıçağı Ø 125 1,6 x 20 mm, 32 dişli
Paslanmaz çelik kesme:
- HM daire testere bıçağı Ø 125 1,4 x 20 mm, 38 dişli
Sip. No. bkz. özel aksesuar.
Testere bıçağı değişimi:
Tüm bakım çalışmalarında bataryayı çıkarın!
Kilitleme saplamasına 8 (Şek. 2) basın.
Alyan tornavida 3 (Tutucu Şek. 1) ile flanş vidasını 8 (Şek. 3) saatin tersi yönüne çevirerek
çözün, vidayı ve ön gergi flanşını 7 çıkarın.
Hareketli koruyucu kapağını 9 açtıktan sonra artık testere bıçağını çıkarabilirsiniz.
Gergi flanşları yapışan tortulardan arındırılmış olmalıdır.
Testere bıçağını yerleştirirken dönme yönüne dikkat edin.
Ardından gergi flanşını yerleştirin, flanş vidasını takın ve saat yönünde çevirerek sıkın.
Şarj aleti:
U1 = Giriş gerilimi
f1 = Giriş frekansı
P1 = Giriş gücü
U2 = Yükleme gerilimi
I2 = En yüksek yükleme akımı
20,75 V DC
Nc = Pil hücresi sayısı
0° - 50° C
W = Ağırlık
5° - 50° C
TÜRKÇE
Şebeke gerilimini dikkate alın Şarj aleti
üzerindeki etiketlemeyi dikkate alın!
(B)
(A)
