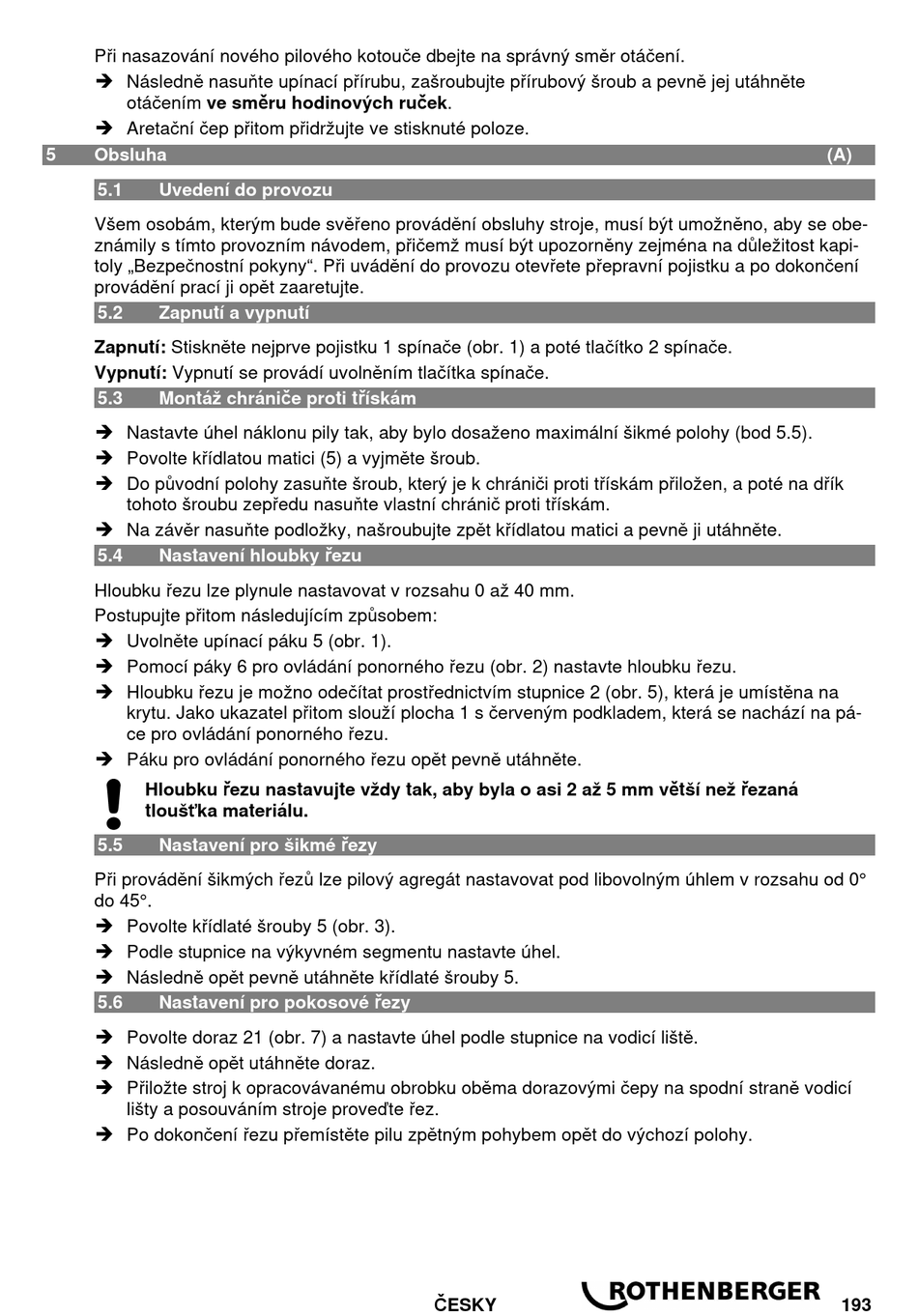

Při nasazování nového pilového kotouče dbejte na správný směr otáčení.
 Následně nasuňte upínací přírubu, zašroubujte přírubový šroub a pevně jej utáhněte
otáčením ve směru hodinových ruček.
 Aretační čep přitom přidržujte ve stisknuté poloze.
5 Obsluha
5.1 Uvedení do provozu
Všem osobám, kterým bude svěřeno provádění obsluhy stroje, musí být umožněno, aby se obe-
známily s tímto provozním návodem, přičemž musí být upozorněny zejména na důležitost kapi-
toly „Bezpečnostní pokyny". Při uvádění do provozu otevřete přepravní pojistku a po dokončení
provádění prací ji opět zaaretujte.
5.2 Zapnutí a vypnutí
Zapnutí: Stiskněte nejprve pojistku 1 spínače (obr. 1) a poté tlačítko 2 spínače.
Vypnutí: Vypnutí se provádí uvolněním tlačítka spínače.
5.3 Montáž chrániče proti třískám
 Nastavte úhel náklonu pily tak, aby bylo dosaženo maximální šikmé polohy (bod 5.5).
 Povolte křídlatou matici (5) a vyjměte šroub.
 Do původní polohy zasuňte šroub, který je k chrániči proti třískám přiložen, a poté na dřík
tohoto šroubu zepředu nasuňte vlastní chránič proti třískám.
 Na závěr nasuňte podložky, našroubujte zpět křídlatou matici a pevně ji utáhněte.
5.4 Nastavení hloubky řezu
Hloubku řezu lze plynule nastavovat v rozsahu 0 až 40 mm.
Postupujte přitom následujícím způsobem:
 Uvolněte upínací páku 5 (obr. 1).
 Pomocí páky 6 pro ovládání ponorného řezu (obr. 2) nastavte hloubku řezu.
 Hloubku řezu je možno odečítat prostřednictvím stupnice 2 (obr. 5), která je umístěna na
krytu. Jako ukazatel přitom slouží plocha 1 s červeným podkladem, která se nachází na pá-
ce pro ovládání ponorného řezu.
 Páku pro ovládání ponorného řezu opět pevně utáhněte.
Hloubku řezu nastavujte vždy tak, aby byla o asi 2 až 5 mm větší než řezaná
tloušťka materiálu.
5.5 Nastavení pro šikmé řezy
Při provádění šikmých řezů lze pilový agregát nastavovat pod libovolným úhlem v rozsahu od 0°
do 45°.
 Povolte křídlaté šrouby 5 (obr. 3).
 Podle stupnice na výkyvném segmentu nastavte úhel.
 Následně opět pevně utáhněte křídlaté šrouby 5.
5.6 Nastavení pro pokosové řezy
 Povolte doraz 21 (obr. 7) a nastavte úhel podle stupnice na vodicí liště.
 Následně opět utáhněte doraz.
 Přiložte stroj k opracovávanému obrobku oběma dorazovými čepy na spodní straně vodicí
lišty a posouváním stroje proveďte řez.
 Po dokončení řezu přemístěte pilu zpětným pohybem opět do výchozí polohy.
