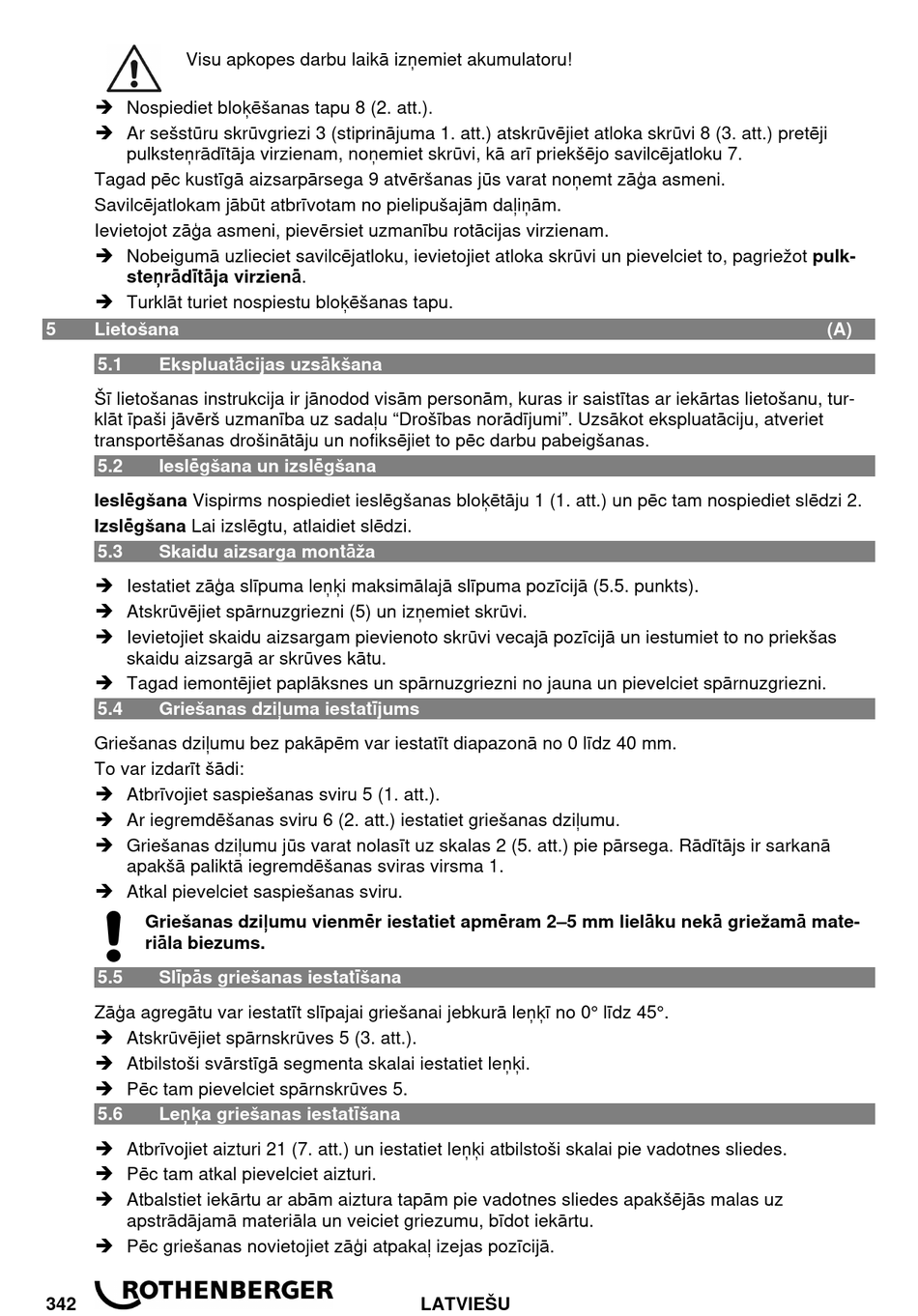

Visu apkopes darbu laikā izņemiet akumulatoru!
 Nospiediet bloķēšanas tapu 8 (2. att.).
 Ar sešstūru skrūvgriezi 3 (stiprinājuma 1. att.) atskrūvējiet atloka skrūvi 8 (3. att.) pretēji
pulksteņrādītāja virzienam, noņemiet skrūvi, kā arī priekšējo savilcējatloku 7.
Tagad pēc kustīgā aizsarpārsega 9 atvēršanas jūs varat noņemt zāģa asmeni.
Savilcējatlokam jābūt atbrīvotam no pielipušajām daļiņām.
Ievietojot zāģa asmeni, pievērsiet uzmanību rotācijas virzienam.
 Nobeigumā uzlieciet savilcējatloku, ievietojiet atloka skrūvi un pievelciet to, pagriežot pulk-
steņrādītāja virzienā.
 Turklāt turiet nospiestu bloķēšanas tapu.
5 Lietošana
5.1 Ekspluatācijas uzsākšana
Šī lietošanas instrukcija ir jānodod visām personām, kuras ir saistītas ar iekārtas lietošanu, tur-
klāt īpaši jāvērš uzmanība uz sadaļu "Drošības norādījumi". Uzsākot ekspluatāciju, atveriet
transportēšanas drošinātāju un nofiksējiet to pēc darbu pabeigšanas.
5.2 Ieslēgšana un izslēgšana
Ieslēgšana Vispirms nospiediet ieslēgšanas bloķētāju 1 (1. att.) un pēc tam nospiediet slēdzi 2.
Izslēgšana Lai izslēgtu, atlaidiet slēdzi.
5.3 Skaidu aizsarga montāža
 Iestatiet zāģa slīpuma leņķi maksimālajā slīpuma pozīcijā (5.5. punkts).
 Atskrūvējiet spārnuzgriezni (5) un izņemiet skrūvi.
 Ievietojiet skaidu aizsargam pievienoto skrūvi vecajā pozīcijā un iestumiet to no priekšas
skaidu aizsargā ar skrūves kātu.
 Tagad iemontējiet paplāksnes un spārnuzgriezni no jauna un pievelciet spārnuzgriezni.
5.4 Griešanas dziļuma iestatījums
Griešanas dziļumu bez pakāpēm var iestatīt diapazonā no 0 līdz 40 mm.
To var izdarīt šādi:
 Atbrīvojiet saspiešanas sviru 5 (1. att.).
 Ar iegremdēšanas sviru 6 (2. att.) iestatiet griešanas dziļumu.
 Griešanas dziļumu jūs varat nolasīt uz skalas 2 (5. att.) pie pārsega. Rādītājs ir sarkanā
apakšā paliktā iegremdēšanas sviras virsma 1.
 Atkal pievelciet saspiešanas sviru.
Griešanas dziļumu vienmēr iestatiet apmēram 2–5 mm lielāku nekā griežamā mate-
riāla biezums.
5.5 Slīpās griešanas iestatīšana
Zāģa agregātu var iestatīt slīpajai griešanai jebkurā leņķī no 0° līdz 45°.
 Atskrūvējiet spārnskrūves 5 (3. att.).
 Atbilstoši svārstīgā segmenta skalai iestatiet leņķi.
 Pēc tam pievelciet spārnskrūves 5.
5.6 Leņķa griešanas iestatīšana
 Atbrīvojiet aizturi 21 (7. att.) un iestatiet leņķi atbilstoši skalai pie vadotnes sliedes.
 Pēc tam atkal pievelciet aizturi.
 Atbalstiet iekārtu ar abām aiztura tapām pie vadotnes sliedes apakšējās malas uz
apstrādājamā materiāla un veiciet griezumu, bīdot iekārtu.
 Pēc griešanas novietojiet zāģi atpakaļ izejas pozīcijā.
