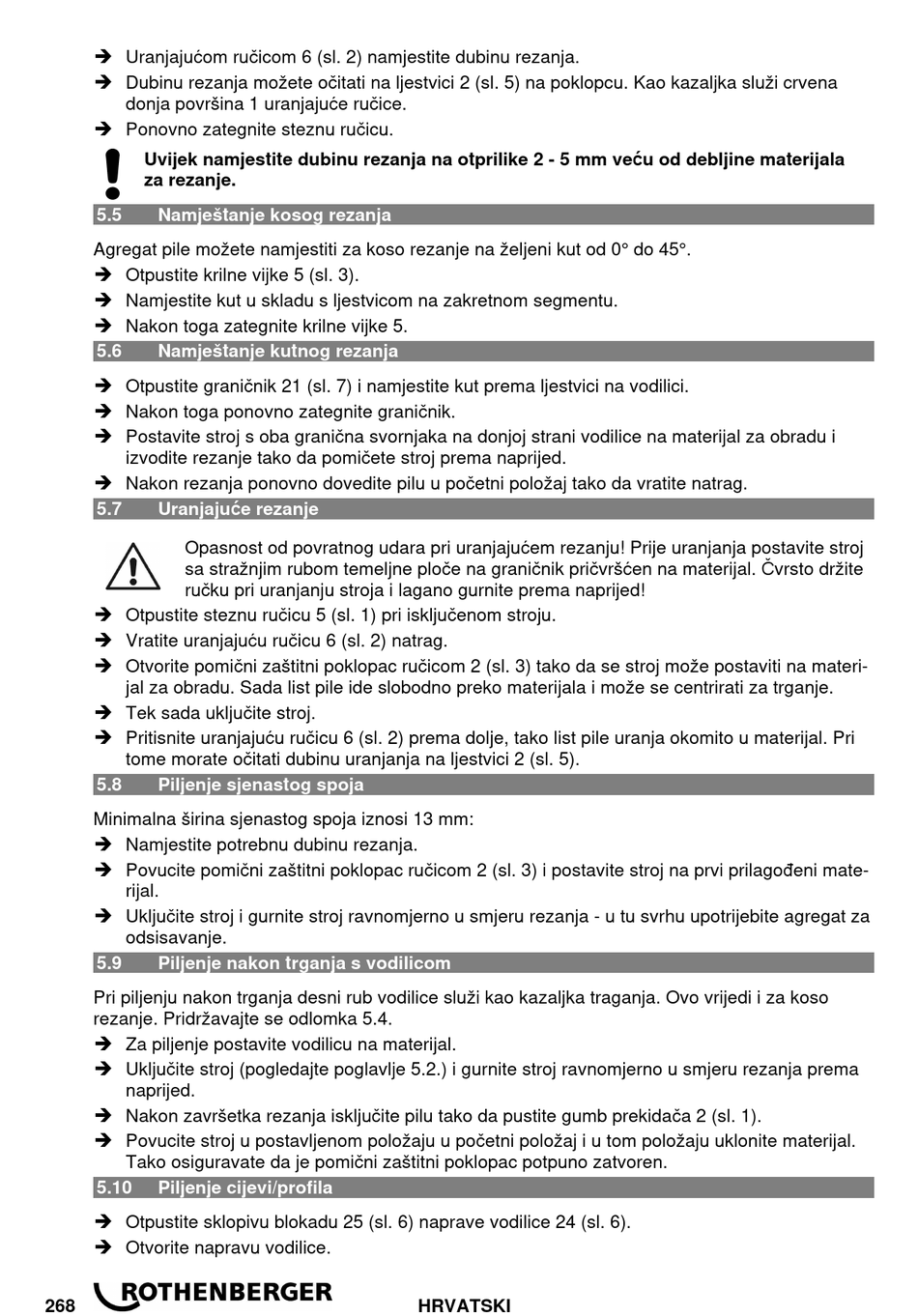

 Uranjajućom ručicom 6 (sl. 2) namjestite dubinu rezanja.
 Dubinu rezanja možete očitati na ljestvici 2 (sl. 5) na poklopcu. Kao kazaljka služi crvena
donja površina 1 uranjajuće ručice.
 Ponovno zategnite steznu ručicu.
Uvijek namjestite dubinu rezanja na otprilike 2 - 5 mm veću od debljine materijala
za rezanje.
5.5 Namještanje kosog rezanja
Agregat pile možete namjestiti za koso rezanje na željeni kut od 0° do 45°.
 Otpustite krilne vijke 5 (sl. 3).
 Namjestite kut u skladu s ljestvicom na zakretnom segmentu.
 Nakon toga zategnite krilne vijke 5.
5.6 Namještanje kutnog rezanja
 Otpustite graničnik 21 (sl. 7) i namjestite kut prema ljestvici na vodilici.
 Nakon toga ponovno zategnite graničnik.
 Postavite stroj s oba granična svornjaka na donjoj strani vodilice na materijal za obradu i
izvodite rezanje tako da pomičete stroj prema naprijed.
 Nakon rezanja ponovno dovedite pilu u početni položaj tako da vratite natrag.
5.7 Uranjajuće rezanje
Opasnost od povratnog udara pri uranjajućem rezanju! Prije uranjanja postavite stroj
sa stražnjim rubom temeljne ploče na graničnik pričvršćen na materijal. Čvrsto držite
ručku pri uranjanju stroja i lagano gurnite prema naprijed!
 Otpustite steznu ručicu 5 (sl. 1) pri isključenom stroju.
 Vratite uranjajuću ručicu 6 (sl. 2) natrag.
 Otvorite pomični zaštitni poklopac ručicom 2 (sl. 3) tako da se stroj može postaviti na materi-
jal za obradu. Sada list pile ide slobodno preko materijala i može se centrirati za trganje.
 Tek sada uključite stroj.
 Pritisnite uranjajuću ručicu 6 (sl. 2) prema dolje, tako list pile uranja okomito u materijal. Pri
tome morate očitati dubinu uranjanja na ljestvici 2 (sl. 5).
5.8

Piljenje sjenastog spoja

Minimalna širina sjenastog spoja iznosi 13 mm:
 Namjestite potrebnu dubinu rezanja.
 Povucite pomični zaštitni poklopac ručicom 2 (sl. 3) i postavite stroj na prvi prilagođeni mate-
rijal.
 Uključite stroj i gurnite stroj ravnomjerno u smjeru rezanja - u tu svrhu upotrijebite agregat za
odsisavanje.
5.9

Piljenje nakon trganja s vodilicom

Pri piljenju nakon trganja desni rub vodilice služi kao kazaljka traganja. Ovo vrijedi i za koso
rezanje. Pridržavajte se odlomka 5.4.
 Za piljenje postavite vodilicu na materijal.
 Uključite stroj (pogledajte poglavlje 5.2.) i gurnite stroj ravnomjerno u smjeru rezanja prema
naprijed.
 Nakon završetka rezanja isključite pilu tako da pustite gumb prekidača 2 (sl. 1).
 Povucite stroj u postavljenom položaju u početni položaj i u tom položaju uklonite materijal.
Tako osiguravate da je pomični zaštitni poklopac potpuno zatvoren.
5.10

Piljenje cijevi/profila

 Otpustite sklopivu blokadu 25 (sl. 6) naprave vodilice 24 (sl. 6).
 Otvorite napravu vodilice.
268 HRVATSKI
