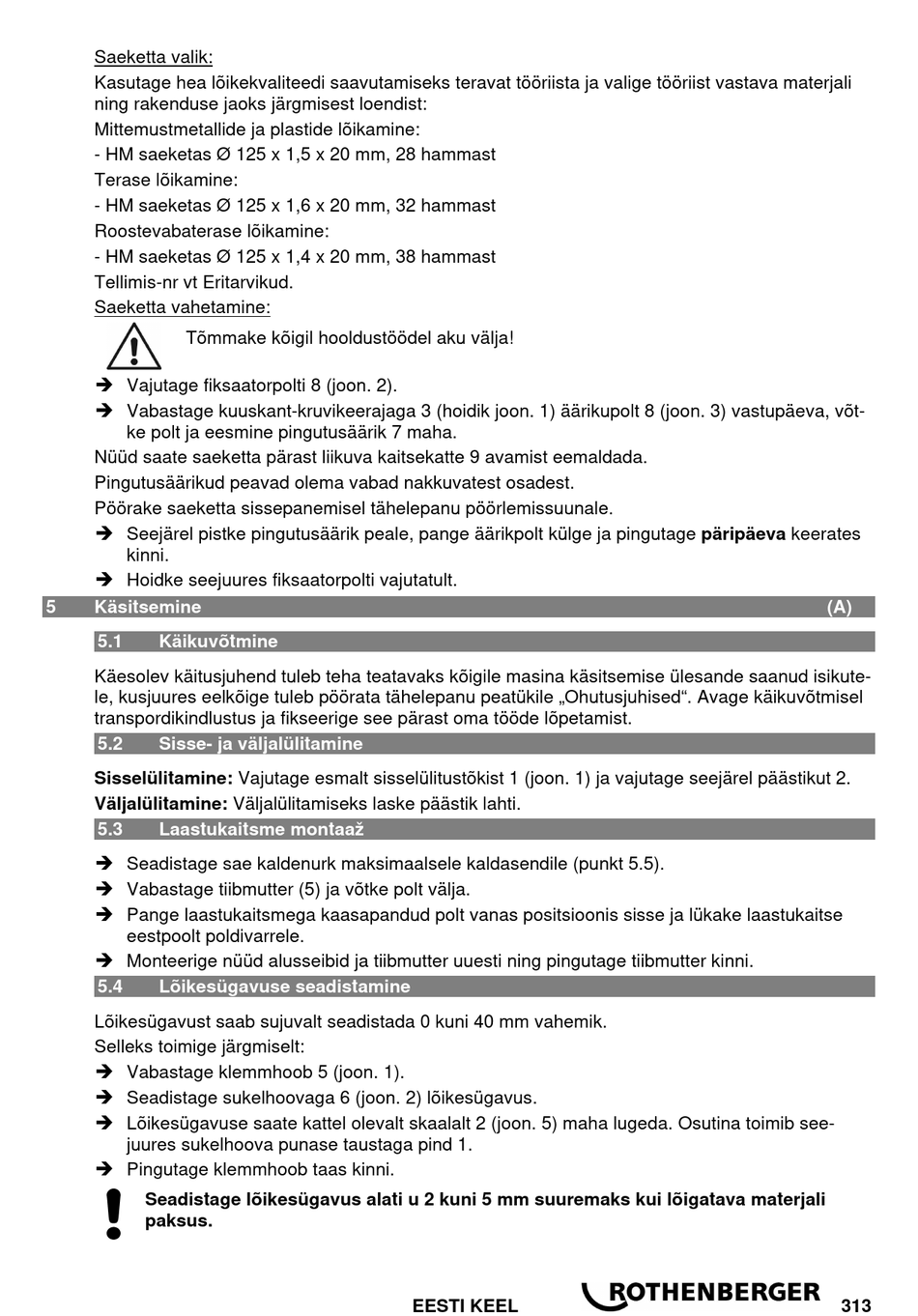

Saeketta valik:
Kasutage hea lõikekvaliteedi saavutamiseks teravat tööriista ja valige tööriist vastava materjali
ning rakenduse jaoks järgmisest loendist:
Mittemustmetallide ja plastide lõikamine:
- HM saeketas Ø 125 x 1,5 x 20 mm, 28 hammast
Terase lõikamine:
- HM saeketas Ø 125 x 1,6 x 20 mm, 32 hammast
Roostevabaterase lõikamine:
- HM saeketas Ø 125 x 1,4 x 20 mm, 38 hammast
Tellimis-nr vt Eritarvikud.
Saeketta vahetamine:
Tõmmake kõigil hooldustöödel aku välja!
 Vajutage fiksaatorpolti 8 (joon. 2).
 Vabastage kuuskant-kruvikeerajaga 3 (hoidik joon. 1) äärikupolt 8 (joon. 3) vastupäeva, võt-
ke polt ja eesmine pingutusäärik 7 maha.
Nüüd saate saeketta pärast liikuva kaitsekatte 9 avamist eemaldada.
Pingutusäärikud peavad olema vabad nakkuvatest osadest.
Pöörake saeketta sissepanemisel tähelepanu pöörlemissuunale.
 Seejärel pistke pingutusäärik peale, pange äärikpolt külge ja pingutage päripäeva keerates
kinni.
 Hoidke seejuures fiksaatorpolti vajutatult.
5 Käsitsemine
5.1 Käikuvõtmine
Käesolev käitusjuhend tuleb teha teatavaks kõigile masina käsitsemise ülesande saanud isikute-
le, kusjuures eelkõige tuleb pöörata tähelepanu peatükile „Ohutusjuhised". Avage käikuvõtmisel
transpordikindlustus ja fikseerige see pärast oma tööde lõpetamist.
5.2 Sisse- ja väljalülitamine
Sisselülitamine: Vajutage esmalt sisselülitustõkist 1 (joon. 1) ja vajutage seejärel päästikut 2.
Väljalülitamine: Väljalülitamiseks laske päästik lahti.
5.3 Laastukaitsme montaaž
 Seadistage sae kaldenurk maksimaalsele kaldasendile (punkt 5.5).
 Vabastage tiibmutter (5) ja võtke polt välja.
 Pange laastukaitsmega kaasapandud polt vanas positsioonis sisse ja lükake laastukaitse
eestpoolt poldivarrele.
 Monteerige nüüd alusseibid ja tiibmutter uuesti ning pingutage tiibmutter kinni.
5.4 Lõikesügavuse seadistamine
Lõikesügavust saab sujuvalt seadistada 0 kuni 40 mm vahemik.
Selleks toimige järgmiselt:
 Vabastage klemmhoob 5 (joon. 1).
 Seadistage sukelhoovaga 6 (joon. 2) lõikesügavus.
 Lõikesügavuse saate kattel olevalt skaalalt 2 (joon. 5) maha lugeda. Osutina toimib see-
juures sukelhoova punase taustaga pind 1.
 Pingutage klemmhoob taas kinni.
Seadistage lõikesügavus alati u 2 kuni 5 mm suuremaks kui lõigatava materjali
paksus.
