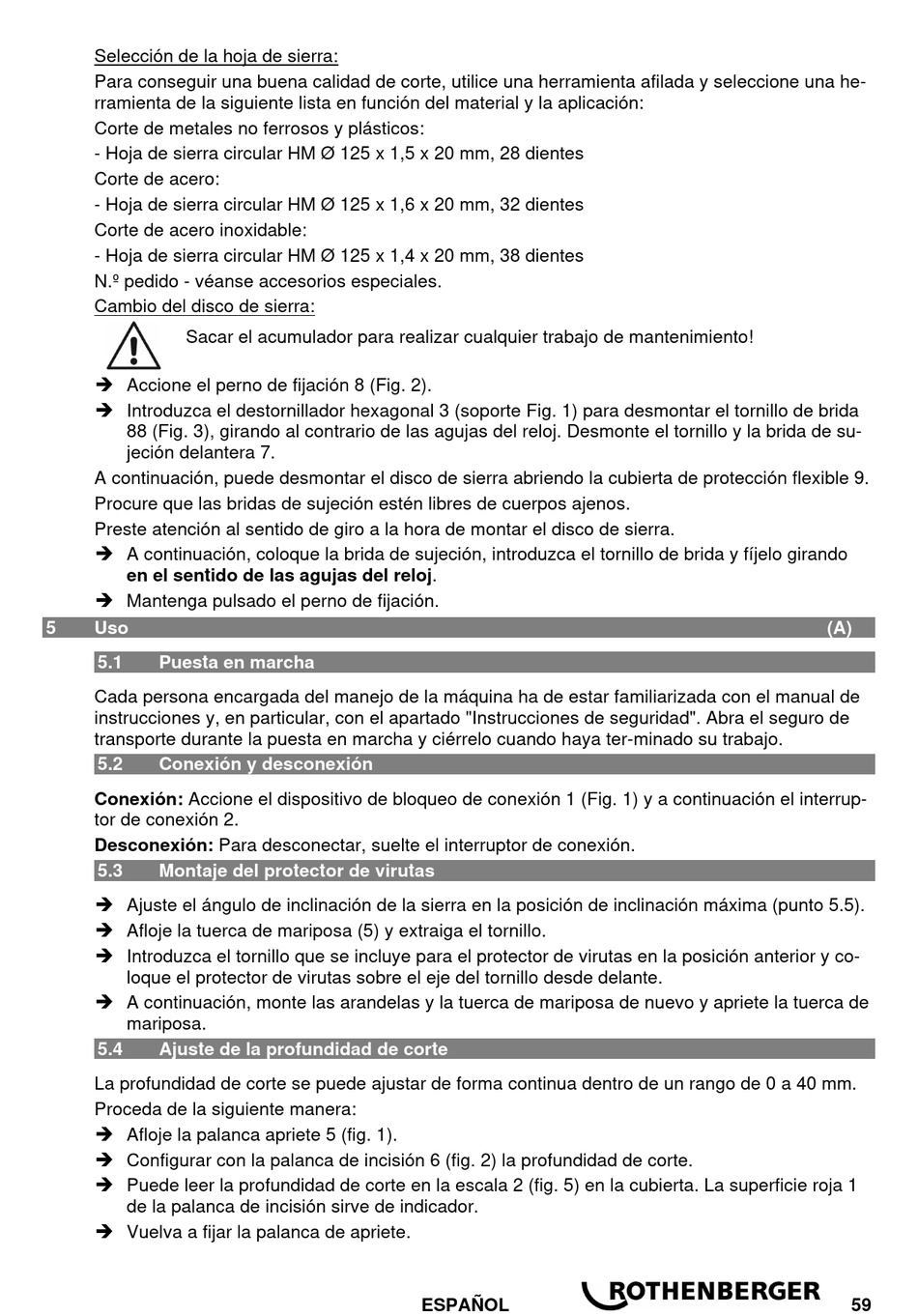

Selección de la hoja de sierra:
Para conseguir una buena calidad de corte, utilice una herramienta afilada y seleccione una he-
rramienta de la siguiente lista en función del material y la aplicación:
Corte de metales no ferrosos y plásticos:
- Hoja de sierra circular HM Ø 125 x 1,5 x 20 mm, 28 dientes
Corte de acero:
- Hoja de sierra circular HM Ø 125 x 1,6 x 20 mm, 32 dientes
Corte de acero inoxidable:
- Hoja de sierra circular HM Ø 125 x 1,4 x 20 mm, 38 dientes
N.º pedido - véanse accesorios especiales.
Cambio del disco de sierra:
Sacar el acumulador para realizar cualquier trabajo de mantenimiento!
 Accione el perno de fijación 8 (Fig. 2).
 Introduzca el destornillador hexagonal 3 (soporte Fig. 1) para desmontar el tornillo de brida
88 (Fig. 3), girando al contrario de las agujas del reloj. Desmonte el tornillo y la brida de su-
jeción delantera 7.
A continuación, puede desmontar el disco de sierra abriendo la cubierta de protección flexible 9.
Procure que las bridas de sujeción estén libres de cuerpos ajenos.
Preste atención al sentido de giro a la hora de montar el disco de sierra.
 A continuación, coloque la brida de sujeción, introduzca el tornillo de brida y fíjelo girando
en el sentido de las agujas del reloj.
 Mantenga pulsado el perno de fijación.
5 Uso
5.1

Puesta en marcha

Cada persona encargada del manejo de la máquina ha de estar familiarizada con el manual de
instrucciones y, en particular, con el apartado "Instrucciones de seguridad". Abra el seguro de
transporte durante la puesta en marcha y ciérrelo cuando haya ter-minado su trabajo.
5.2 Conexión y desconexión
Conexión: Accione el dispositivo de bloqueo de conexión 1 (Fig. 1) y a continuación el interrup-
tor de conexión 2.
Desconexión: Para desconectar, suelte el interruptor de conexión.
5.3

Montaje del protector de virutas

 Ajuste el ángulo de inclinación de la sierra en la posición de inclinación máxima (punto 5.5).
 Afloje la tuerca de mariposa (5) y extraiga el tornillo.
 Introduzca el tornillo que se incluye para el protector de virutas en la posición anterior y co-
loque el protector de virutas sobre el eje del tornillo desde delante.
 A continuación, monte las arandelas y la tuerca de mariposa de nuevo y apriete la tuerca de
mariposa.
5.4

Ajuste de la profundidad de corte

La profundidad de corte se puede ajustar de forma continua dentro de un rango de 0 a 40 mm.
Proceda de la siguiente manera:
 Afloje la palanca apriete 5 (fig. 1).
 Configurar con la palanca de incisión 6 (fig. 2) la profundidad de corte.
 Puede leer la profundidad de corte en la escala 2 (fig. 5) en la cubierta. La superficie roja 1
de la palanca de incisión sirve de indicador.
 Vuelva a fijar la palanca de apriete.
