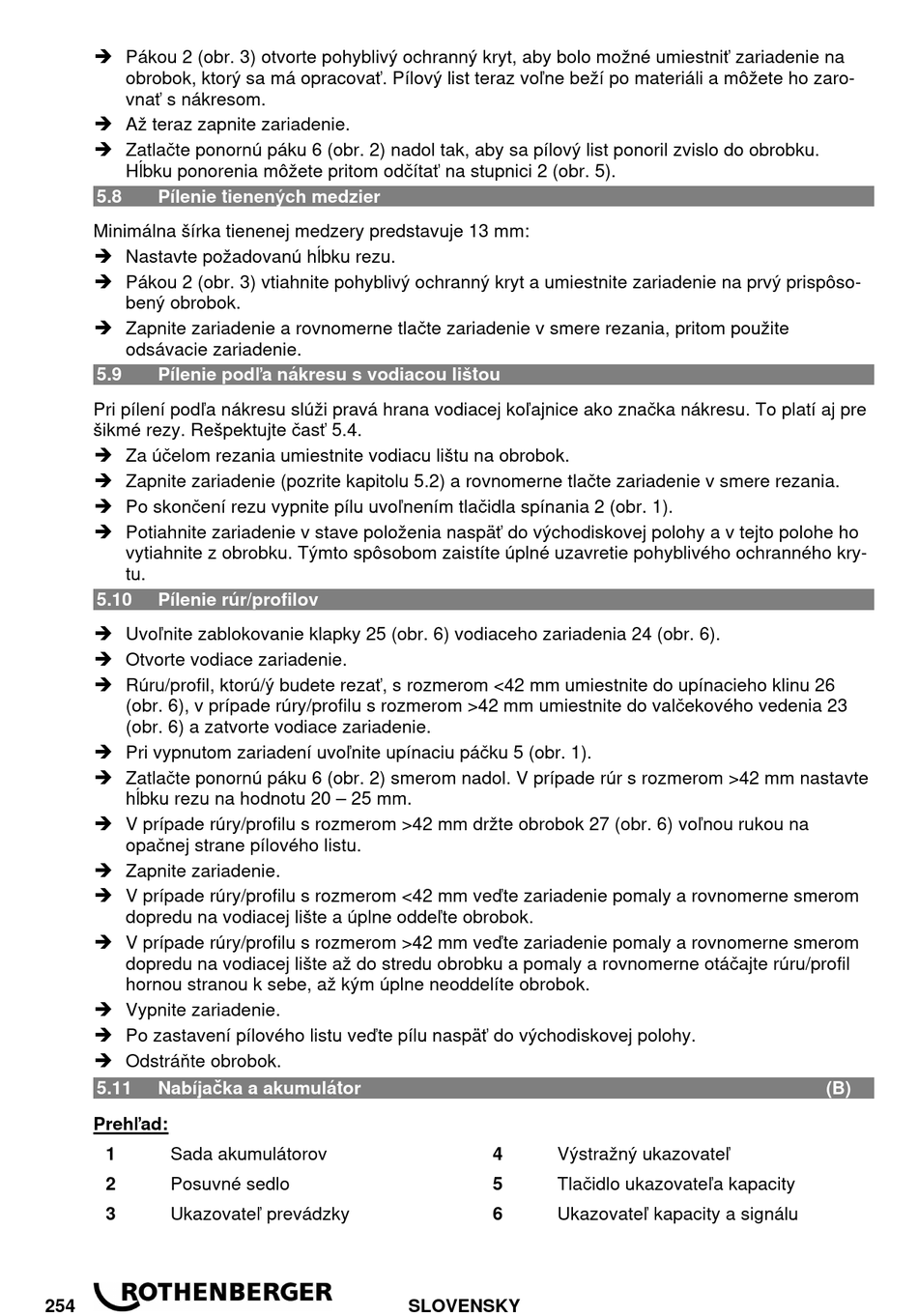

 Pákou 2 (obr. 3) otvorte pohyblivý ochranný kryt, aby bolo možné umiestniť zariadenie na
obrobok, ktorý sa má opracovať. Pílový list teraz voľne beží po materiáli a môžete ho zaro-
vnať s nákresom.
 Až teraz zapnite zariadenie.
 Zatlačte ponornú páku 6 (obr. 2) nadol tak, aby sa pílový list ponoril zvislo do obrobku.
Hĺbku ponorenia môžete pritom odčítať na stupnici 2 (obr. 5).
5.8 Pílenie tienených medzier
Minimálna šírka tienenej medzery predstavuje 13 mm:
 Nastavte požadovanú hĺbku rezu.
 Pákou 2 (obr. 3) vtiahnite pohyblivý ochranný kryt a umiestnite zariadenie na prvý prispôso-
bený obrobok.
 Zapnite zariadenie a rovnomerne tlačte zariadenie v smere rezania, pritom použite
odsávacie zariadenie.
5.9 Pílenie podľa nákresu s vodiacou lištou
Pri pílení podľa nákresu slúži pravá hrana vodiacej koľajnice ako značka nákresu. To platí aj pre
šikmé rezy. Rešpektujte časť 5.4.
 Za účelom rezania umiestnite vodiacu lištu na obrobok.
 Zapnite zariadenie (pozrite kapitolu 5.2) a rovnomerne tlačte zariadenie v smere rezania.
 Po skončení rezu vypnite pílu uvoľnením tlačidla spínania 2 (obr. 1).
 Potiahnite zariadenie v stave položenia naspäť do východiskovej polohy a v tejto polohe ho
vytiahnite z obrobku. Týmto spôsobom zaistíte úplné uzavretie pohyblivého ochranného kry-
tu.
5.10 Pílenie rúr/profilov
 Uvoľnite zablokovanie klapky 25 (obr. 6) vodiaceho zariadenia 24 (obr. 6).
 Otvorte vodiace zariadenie.
 Rúru/profil, ktorú/ý budete rezať, s rozmerom <42 mm umiestnite do upínacieho klinu 26
(obr. 6), v prípade rúry/profilu s rozmerom >42 mm umiestnite do valčekového vedenia 23
(obr. 6) a zatvorte vodiace zariadenie.
 Pri vypnutom zariadení uvoľnite upínaciu páčku 5 (obr. 1).
 Zatlačte ponornú páku 6 (obr. 2) smerom nadol. V prípade rúr s rozmerom >42 mm nastavte
hĺbku rezu na hodnotu 20 – 25 mm.
 V prípade rúry/profilu s rozmerom >42 mm držte obrobok 27 (obr. 6) voľnou rukou na
opačnej strane pílového listu.
 Zapnite zariadenie.
 V prípade rúry/profilu s rozmerom <42 mm veďte zariadenie pomaly a rovnomerne smerom
dopredu na vodiacej lište a úplne oddeľte obrobok.
 V prípade rúry/profilu s rozmerom >42 mm veďte zariadenie pomaly a rovnomerne smerom
dopredu na vodiacej lište až do stredu obrobku a pomaly a rovnomerne otáčajte rúru/profil
hornou stranou k sebe, až kým úplne neoddelíte obrobok.
 Vypnite zariadenie.
 Po zastavení pílového listu veďte pílu naspäť do východiskovej polohy.
 Odstráňte obrobok.
5.11 Nabíjačka a akumulátor
Prehľad:
1 Sada akumulátorov
2 Posuvné sedlo
3 Ukazovateľ prevádzky
254
4 Výstražný ukazovateľ
5 Tlačidlo ukazovateľa kapacity
6 Ukazovateľ kapacity a signálu
