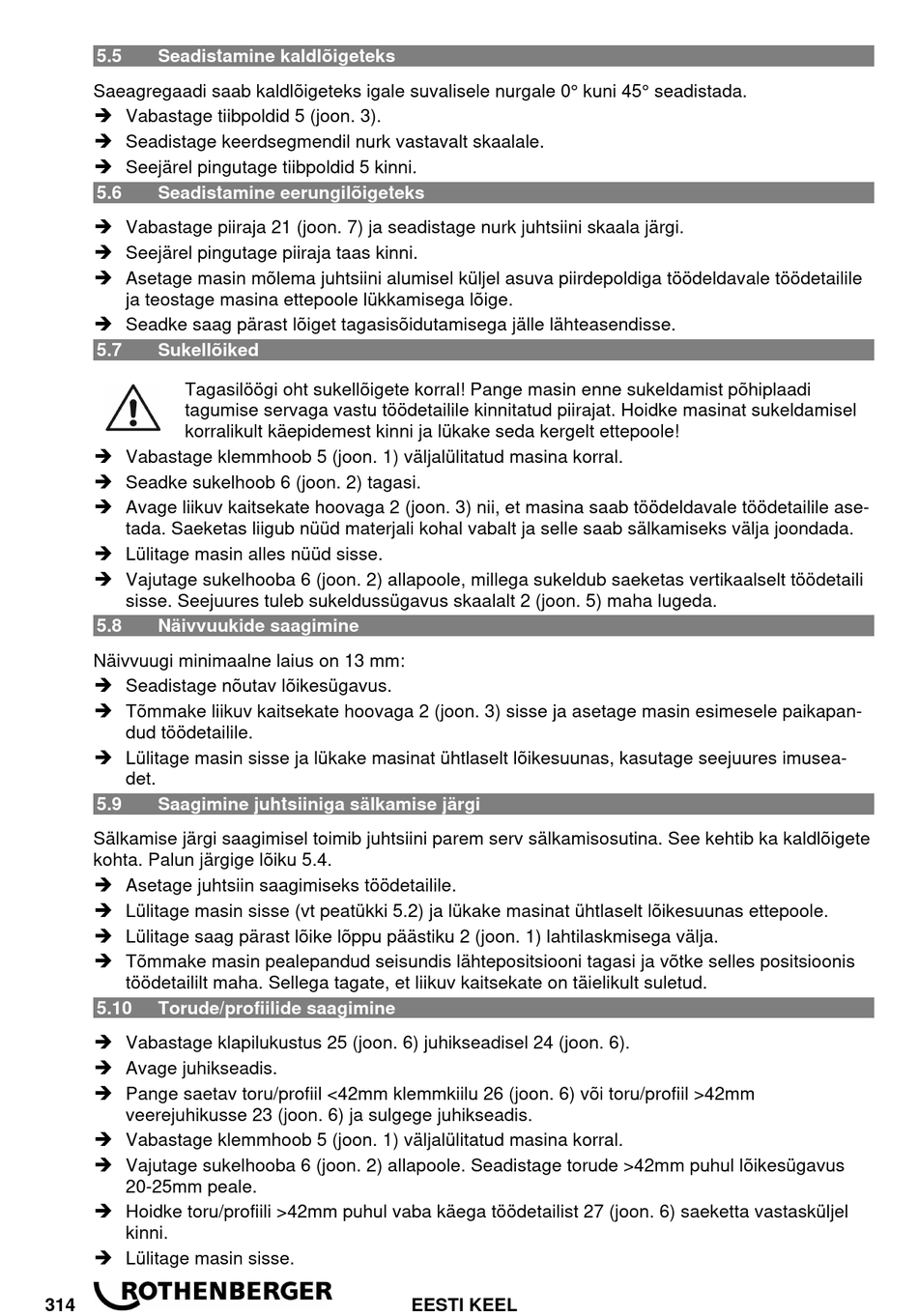

5.5 Seadistamine kaldlõigeteks
Saeagregaadi saab kaldlõigeteks igale suvalisele nurgale 0° kuni 45° seadistada.
 Vabastage tiibpoldid 5 (joon. 3).
 Seadistage keerdsegmendil nurk vastavalt skaalale.
 Seejärel pingutage tiibpoldid 5 kinni.
5.6 Seadistamine eerungilõigeteks
 Vabastage piiraja 21 (joon. 7) ja seadistage nurk juhtsiini skaala järgi.
 Seejärel pingutage piiraja taas kinni.
 Asetage masin mõlema juhtsiini alumisel küljel asuva piirdepoldiga töödeldavale töödetailile
ja teostage masina ettepoole lükkamisega lõige.
 Seadke saag pärast lõiget tagasisõidutamisega jälle lähteasendisse.
5.7 Sukellõiked
Tagasilöögi oht sukellõigete korral! Pange masin enne sukeldamist põhiplaadi
tagumise servaga vastu töödetailile kinnitatud piirajat. Hoidke masinat sukeldamisel
korralikult käepidemest kinni ja lükake seda kergelt ettepoole!
 Vabastage klemmhoob 5 (joon. 1) väljalülitatud masina korral.
 Seadke sukelhoob 6 (joon. 2) tagasi.
 Avage liikuv kaitsekate hoovaga 2 (joon. 3) nii, et masina saab töödeldavale töödetailile ase-
tada. Saeketas liigub nüüd materjali kohal vabalt ja selle saab sälkamiseks välja joondada.
 Lülitage masin alles nüüd sisse.
 Vajutage sukelhooba 6 (joon. 2) allapoole, millega sukeldub saeketas vertikaalselt töödetaili
sisse. Seejuures tuleb sukeldussügavus skaalalt 2 (joon. 5) maha lugeda.
5.8 Näivvuukide saagimine
Näivvuugi minimaalne laius on 13 mm:
 Seadistage nõutav lõikesügavus.
 Tõmmake liikuv kaitsekate hoovaga 2 (joon. 3) sisse ja asetage masin esimesele paikapan-
dud töödetailile.
 Lülitage masin sisse ja lükake masinat ühtlaselt lõikesuunas, kasutage seejuures imusea-
det.
5.9 Saagimine juhtsiiniga sälkamise järgi
Sälkamise järgi saagimisel toimib juhtsiini parem serv sälkamisosutina. See kehtib ka kaldlõigete
kohta. Palun järgige lõiku 5.4.
 Asetage juhtsiin saagimiseks töödetailile.
 Lülitage masin sisse (vt peatükki 5.2) ja lükake masinat ühtlaselt lõikesuunas ettepoole.
 Lülitage saag pärast lõike lõppu päästiku 2 (joon. 1) lahtilaskmisega välja.
 Tõmmake masin pealepandud seisundis lähtepositsiooni tagasi ja võtke selles positsioonis
töödetaililt maha. Sellega tagate, et liikuv kaitsekate on täielikult suletud.
5.10

Torude/profiilide saagimine

 Vabastage klapilukustus 25 (joon. 6) juhikseadisel 24 (joon. 6).
 Avage juhikseadis.
 Pange saetav toru/profiil <42mm klemmkiilu 26 (joon. 6) või toru/profiil >42mm
veerejuhikusse 23 (joon. 6) ja sulgege juhikseadis.
 Vabastage klemmhoob 5 (joon. 1) väljalülitatud masina korral.
 Vajutage sukelhooba 6 (joon. 2) allapoole. Seadistage torude >42mm puhul lõikesügavus
20-25mm peale.
 Hoidke toru/profiili >42mm puhul vaba käega töödetailist 27 (joon. 6) saeketta vastasküljel
kinni.
 Lülitage masin sisse.
314 EESTI KEEL
