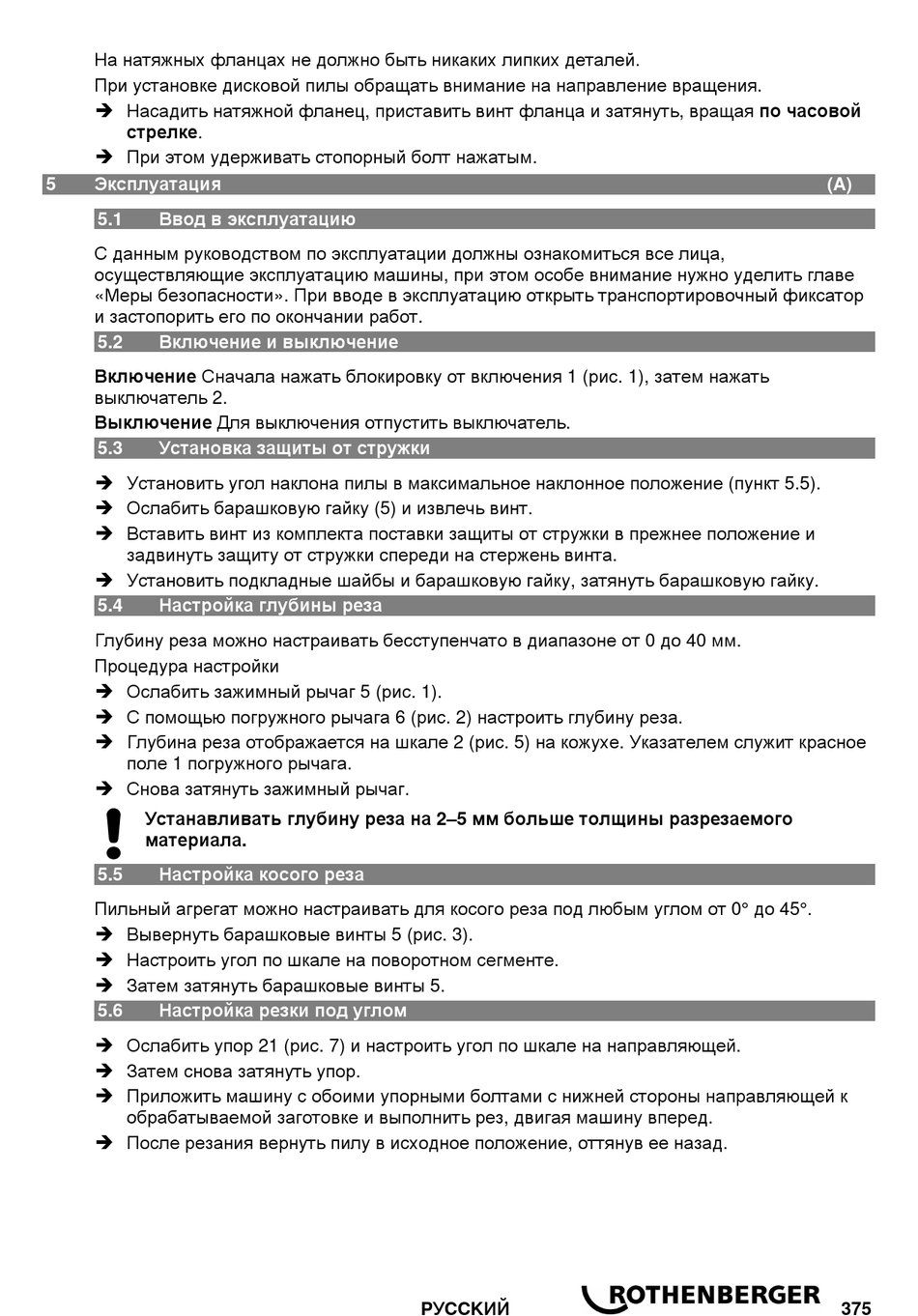

На натяжных фланцах не должно быть никаких липких деталей.
При установке дисковой пилы обращать внимание на направление вращения.
 Насадить натяжной фланец, приставить винт фланца и затянуть, вращая по часовой
стрелке.
 При этом удерживать стопорный болт нажатым.
5 Эксплуатация
5.1 Ввод в эксплуатацию
С данным руководством по эксплуатации должны ознакомиться все лица,
осуществляющие эксплуатацию машины, при этом особе внимание нужно уделить главе
«Меры безопасности». При вводе в эксплуатацию открыть транспортировочный фиксатор
и застопорить его по окончании работ.
5.2 Включение и выключение
Включение Сначала нажать блокировку от включения 1 (рис. 1), затем нажать
выключатель 2.
Выключение Для выключения отпустить выключатель.
5.3 Установка защиты от стружки
 Установить угол наклона пилы в максимальное наклонное положение (пункт 5.5).
 Ослабить барашковую гайку (5) и извлечь винт.
 Вставить винт из комплекта поставки защиты от стружки в прежнее положение и
задвинуть защиту от стружки спереди на стержень винта.
 Установить подкладные шайбы и барашковую гайку, затянуть барашковую гайку.
5.4 Настройка глубины реза
Глубину реза можно настраивать бесступенчато в диапазоне от 0 до 40 мм.
Процедура настройки
 Ослабить зажимный рычаг 5 (рис. 1).
 С помощью погружного рычага 6 (рис. 2) настроить глубину реза.
 Глубина реза отображается на шкале 2 (рис. 5) на кожухе. Указателем служит красное
поле 1 погружного рычага.
 Снова затянуть зажимный рычаг.
Устанавливать глубину реза на 2–5 мм больше толщины разрезаемого
материала.
5.5 Настройка косого реза
Пильный агрегат можно настраивать для косого реза под любым углом от 0° до 45°.
 Вывернуть барашковые винты 5 (рис. 3).
 Настроить угол по шкале на поворотном сегменте.
 Затем затянуть барашковые винты 5.
5.6 Настройка резки под углом
 Ослабить упор 21 (рис. 7) и настроить угол по шкале на направляющей.
 Затем снова затянуть упор.
 Приложить машину с обоими упорными болтами с нижней стороны направляющей к
обрабатываемой заготовке и выполнить рез, двигая машину вперед.
 После резания вернуть пилу в исходное положение, оттянув ее назад.
