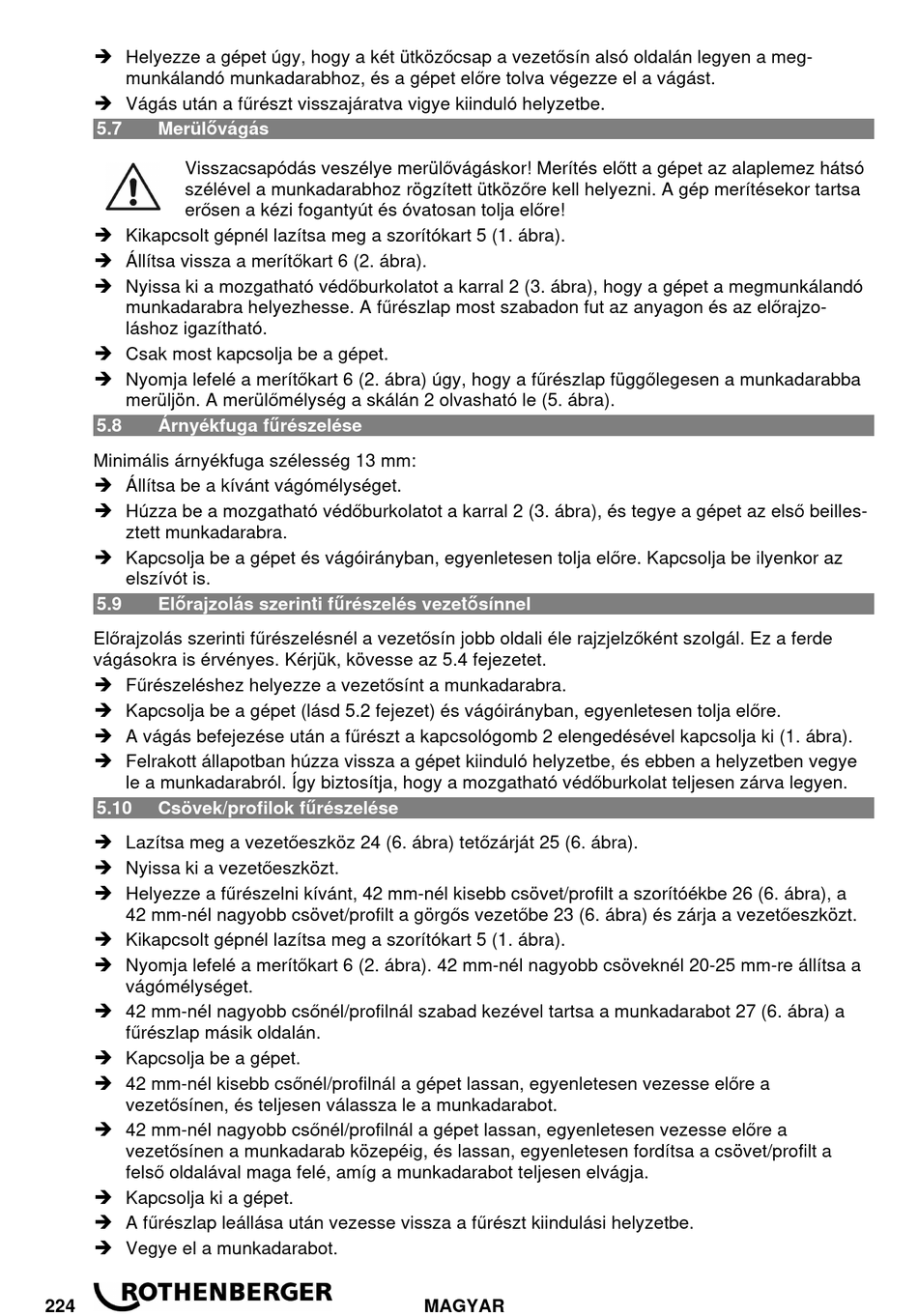

 Helyezze a gépet úgy, hogy a két ütközőcsap a vezetősín alsó oldalán legyen a meg-
munkálandó munkadarabhoz, és a gépet előre tolva végezze el a vágást.
 Vágás után a fűrészt visszajáratva vigye kiinduló helyzetbe.
5.7 Merülővágás
Visszacsapódás veszélye merülővágáskor! Merítés előtt a gépet az alaplemez hátsó
szélével a munkadarabhoz rögzített ütközőre kell helyezni. A gép merítésekor tartsa
erősen a kézi fogantyút és óvatosan tolja előre!
 Kikapcsolt gépnél lazítsa meg a szorítókart 5 (1. ábra).
 Állítsa vissza a merítőkart 6 (2. ábra).
 Nyissa ki a mozgatható védőburkolatot a karral 2 (3. ábra), hogy a gépet a megmunkálandó
munkadarabra helyezhesse. A fűrészlap most szabadon fut az anyagon és az előrajzo-
láshoz igazítható.
 Csak most kapcsolja be a gépet.
 Nyomja lefelé a merítőkart 6 (2. ábra) úgy, hogy a fűrészlap függőlegesen a munkadarabba
merüljön. A merülőmélység a skálán 2 olvasható le (5. ábra).
5.8 Árnyékfuga fűrészelése
Minimális árnyékfuga szélesség 13 mm:
 Állítsa be a kívánt vágómélységet.
 Húzza be a mozgatható védőburkolatot a karral 2 (3. ábra), és tegye a gépet az első beilles-
ztett munkadarabra.
 Kapcsolja be a gépet és vágóirányban, egyenletesen tolja előre. Kapcsolja be ilyenkor az
elszívót is.
5.9 Előrajzolás szerinti fűrészelés vezetősínnel
Előrajzolás szerinti fűrészelésnél a vezetősín jobb oldali éle rajzjelzőként szolgál. Ez a ferde
vágásokra is érvényes. Kérjük, kövesse az 5.4 fejezetet.
 Fűrészeléshez helyezze a vezetősínt a munkadarabra.
 Kapcsolja be a gépet (lásd 5.2 fejezet) és vágóirányban, egyenletesen tolja előre.
 A vágás befejezése után a fűrészt a kapcsológomb 2 elengedésével kapcsolja ki (1. ábra).
 Felrakott állapotban húzza vissza a gépet kiinduló helyzetbe, és ebben a helyzetben vegye
le a munkadarabról. Így biztosítja, hogy a mozgatható védőburkolat teljesen zárva legyen.
5.10 Csövek/profilok fűrészelése
 Lazítsa meg a vezetőeszköz 24 (6. ábra) tetőzárját 25 (6. ábra).
 Nyissa ki a vezetőeszközt.
 Helyezze a fűrészelni kívánt, 42 mm-nél kisebb csövet/profilt a szorítóékbe 26 (6. ábra), a
42 mm-nél nagyobb csövet/profilt a görgős vezetőbe 23 (6. ábra) és zárja a vezetőeszközt.
 Kikapcsolt gépnél lazítsa meg a szorítókart 5 (1. ábra).
 Nyomja lefelé a merítőkart 6 (2. ábra). 42 mm-nél nagyobb csöveknél 20-25 mm-re állítsa a
vágómélységet.
 42 mm-nél nagyobb csőnél/profilnál szabad kezével tartsa a munkadarabot 27 (6. ábra) a
fűrészlap másik oldalán.
 Kapcsolja be a gépet.
 42 mm-nél kisebb csőnél/profilnál a gépet lassan, egyenletesen vezesse előre a
vezetősínen, és teljesen válassza le a munkadarabot.
 42 mm-nél nagyobb csőnél/profilnál a gépet lassan, egyenletesen vezesse előre a
vezetősínen a munkadarab közepéig, és lassan, egyenletesen fordítsa a csövet/profilt a
felső oldalával maga felé, amíg a munkadarabot teljesen elvágja.
 Kapcsolja ki a gépet.
 A fűrészlap leállása után vezesse vissza a fűrészt kiindulási helyzetbe.
 Vegye el a munkadarabot.
