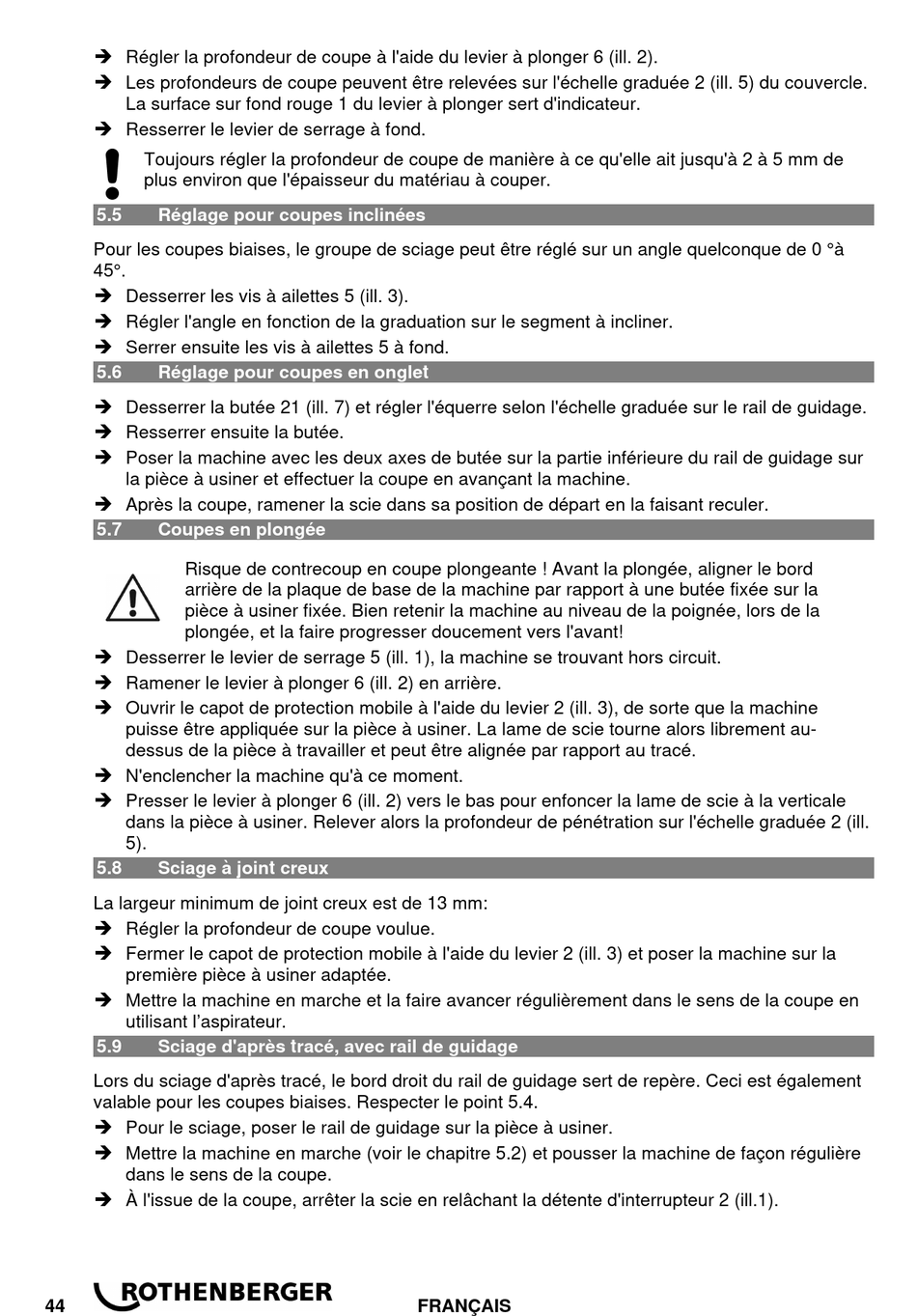

 Régler la profondeur de coupe à l'aide du levier à plonger 6 (ill. 2).
 Les profondeurs de coupe peuvent être relevées sur l'échelle graduée 2 (ill. 5) du couvercle.
La surface sur fond rouge 1 du levier à plonger sert d'indicateur.
 Resserrer le levier de serrage à fond.
Toujours régler la profondeur de coupe de manière à ce qu'elle ait jusqu'à 2 à 5 mm de
plus environ que l'épaisseur du matériau à couper.
5.5 Réglage pour coupes inclinées
Pour les coupes biaises, le groupe de sciage peut être réglé sur un angle quelconque de 0 °à
45°.
 Desserrer les vis à ailettes 5 (ill. 3).
 Régler l'angle en fonction de la graduation sur le segment à incliner.
 Serrer ensuite les vis à ailettes 5 à fond.
5.6 Réglage pour coupes en onglet
 Desserrer la butée 21 (ill. 7) et régler l'équerre selon l'échelle graduée sur le rail de guidage.
 Resserrer ensuite la butée.
 Poser la machine avec les deux axes de butée sur la partie inférieure du rail de guidage sur
la pièce à usiner et effectuer la coupe en avançant la machine.
 Après la coupe, ramener la scie dans sa position de départ en la faisant reculer.
5.7 Coupes en plongée
Risque de contrecoup en coupe plongeante ! Avant la plongée, aligner le bord
arrière de la plaque de base de la machine par rapport à une butée fixée sur la
pièce à usiner fixée. Bien retenir la machine au niveau de la poignée, lors de la
plongée, et la faire progresser doucement vers l'avant!
 Desserrer le levier de serrage 5 (ill. 1), la machine se trouvant hors circuit.
 Ramener le levier à plonger 6 (ill. 2) en arrière.
 Ouvrir le capot de protection mobile à l'aide du levier 2 (ill. 3), de sorte que la machine
puisse être appliquée sur la pièce à usiner. La lame de scie tourne alors librement au-
dessus de la pièce à travailler et peut être alignée par rapport au tracé.
 N'enclencher la machine qu'à ce moment.
 Presser le levier à plonger 6 (ill. 2) vers le bas pour enfoncer la lame de scie à la verticale
dans la pièce à usiner. Relever alors la profondeur de pénétration sur l'échelle graduée 2 (ill.
5).
5.8 Sciage à joint creux
La largeur minimum de joint creux est de 13 mm:
 Régler la profondeur de coupe voulue.
 Fermer le capot de protection mobile à l'aide du levier 2 (ill. 3) et poser la machine sur la
première pièce à usiner adaptée.
 Mettre la machine en marche et la faire avancer régulièrement dans le sens de la coupe en
utilisant l'aspirateur.
5.9 Sciage d'après tracé, avec rail de guidage
Lors du sciage d'après tracé, le bord droit du rail de guidage sert de repère. Ceci est également
valable pour les coupes biaises. Respecter le point 5.4.
 Pour le sciage, poser le rail de guidage sur la pièce à usiner.
 Mettre la machine en marche (voir le chapitre 5.2) et pousser la machine de façon régulière
dans le sens de la coupe.
 À l'issue de la coupe, arrêter la scie en relâchant la détente d'interrupteur 2 (ill.1).
