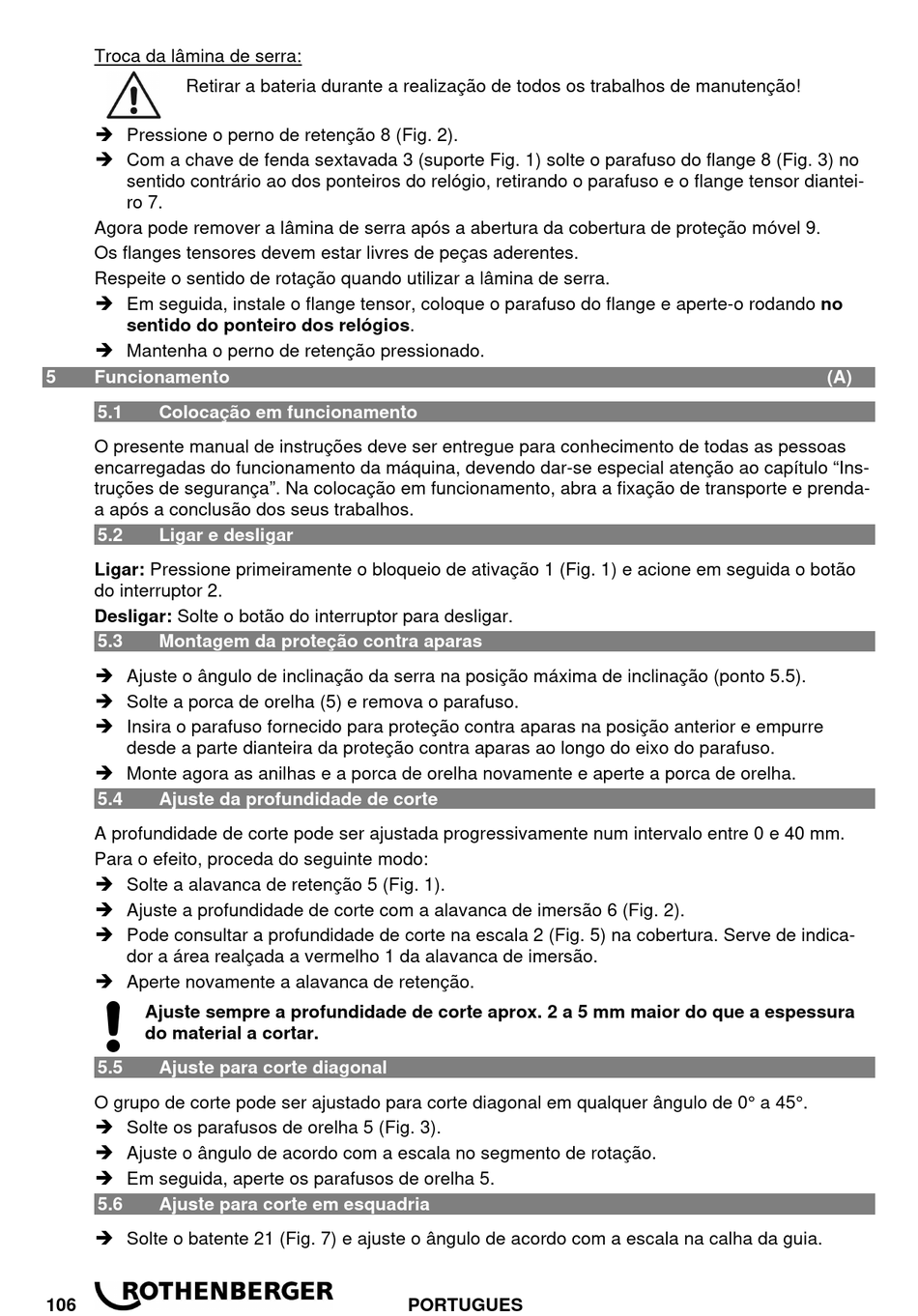

Troca da lâmina de serra:
Retirar a bateria durante a realização de todos os trabalhos de manutenção!
 Pressione o perno de retenção 8 (Fig. 2).
 Com a chave de fenda sextavada 3 (suporte Fig. 1) solte o parafuso do flange 8 (Fig. 3) no
sentido contrário ao dos ponteiros do relógio, retirando o parafuso e o flange tensor diantei-
ro 7.
Agora pode remover a lâmina de serra após a abertura da cobertura de proteção móvel 9.
Os flanges tensores devem estar livres de peças aderentes.
Respeite o sentido de rotação quando utilizar a lâmina de serra.
 Em seguida, instale o flange tensor, coloque o parafuso do flange e aperte-o rodando no
sentido do ponteiro dos relógios.
 Mantenha o perno de retenção pressionado.
5 Funcionamento
5.1 Colocação em funcionamento
O presente manual de instruções deve ser entregue para conhecimento de todas as pessoas
encarregadas do funcionamento da máquina, devendo dar-se especial atenção ao capítulo "Ins-
truções de segurança". Na colocação em funcionamento, abra a fixação de transporte e prenda-
a após a conclusão dos seus trabalhos.
5.2

Ligar e desligar

Ligar: Pressione primeiramente o bloqueio de ativação 1 (Fig. 1) e acione em seguida o botão
do interruptor 2.
Desligar: Solte o botão do interruptor para desligar.
5.3 Montagem da proteção contra aparas
 Ajuste o ângulo de inclinação da serra na posição máxima de inclinação (ponto 5.5).
 Solte a porca de orelha (5) e remova o parafuso.
 Insira o parafuso fornecido para proteção contra aparas na posição anterior e empurre
desde a parte dianteira da proteção contra aparas ao longo do eixo do parafuso.
 Monte agora as anilhas e a porca de orelha novamente e aperte a porca de orelha.
5.4

Ajuste da profundidade de corte

A profundidade de corte pode ser ajustada progressivamente num intervalo entre 0 e 40 mm.
Para o efeito, proceda do seguinte modo:
 Solte a alavanca de retenção 5 (Fig. 1).
 Ajuste a profundidade de corte com a alavanca de imersão 6 (Fig. 2).
 Pode consultar a profundidade de corte na escala 2 (Fig. 5) na cobertura. Serve de indica-
dor a área realçada a vermelho 1 da alavanca de imersão.
 Aperte novamente a alavanca de retenção.
Ajuste sempre a profundidade de corte aprox. 2 a 5 mm maior do que a espessura
do material a cortar.
5.5

Ajuste para corte diagonal

O grupo de corte pode ser ajustado para corte diagonal em qualquer ângulo de 0° a 45°.
 Solte os parafusos de orelha 5 (Fig. 3).
 Ajuste o ângulo de acordo com a escala no segmento de rotação.
 Em seguida, aperte os parafusos de orelha 5.
5.6

Ajuste para corte em esquadria

 Solte o batente 21 (Fig. 7) e ajuste o ângulo de acordo com a escala na calha da guia.
