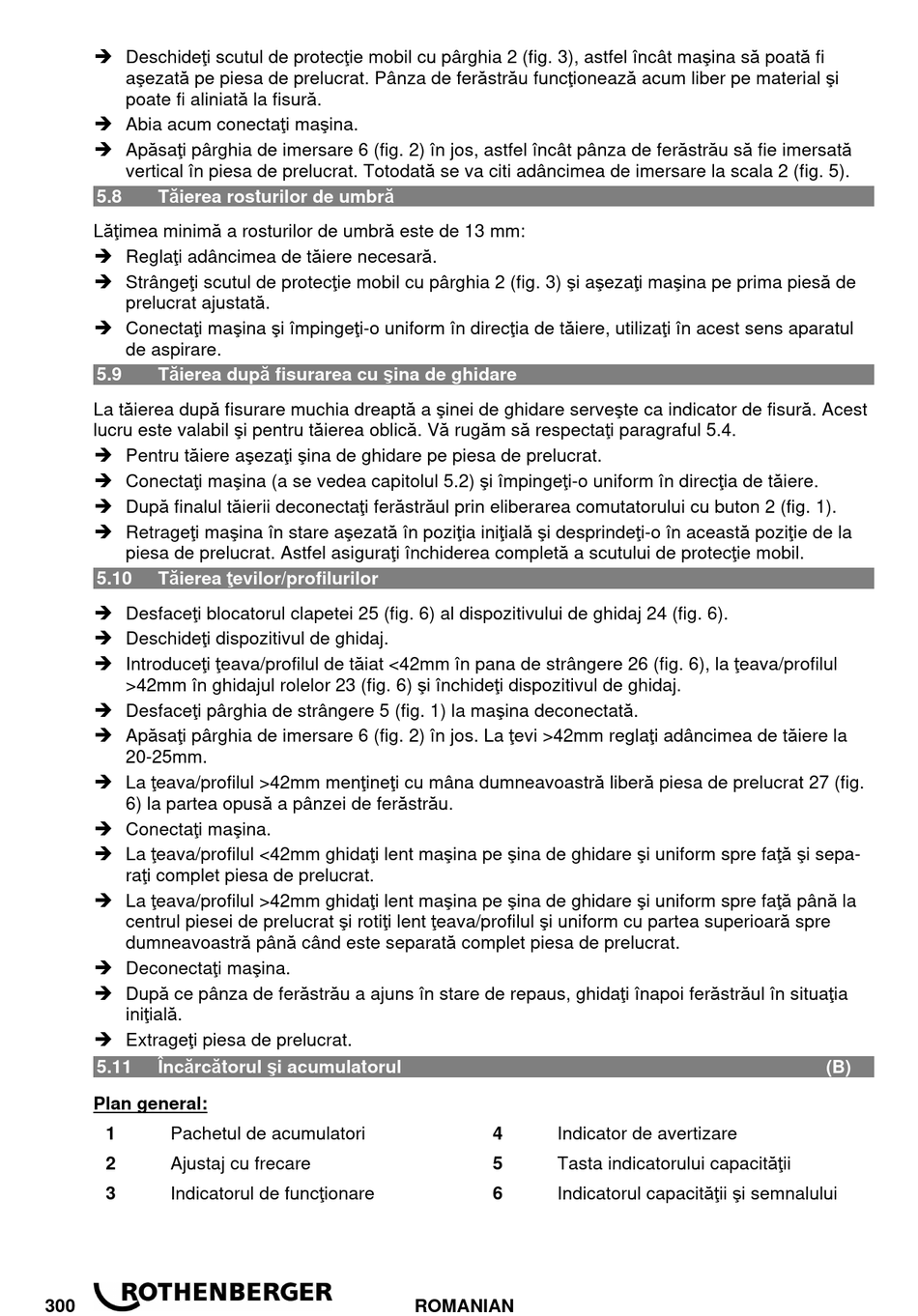

 Deschideţi scutul de protecţie mobil cu pârghia 2 (fig. 3), astfel încât maşina să poată fi
aşezată pe piesa de prelucrat. Pânza de ferăstrău funcţionează acum liber pe material şi
poate fi aliniată la fisură.
 Abia acum conectaţi maşina.
 Apăsaţi pârghia de imersare 6 (fig. 2) în jos, astfel încât pânza de ferăstrău să fie imersată
vertical în piesa de prelucrat. Totodată se va citi adâncimea de imersare la scala 2 (fig. 5).
5.8 Tăierea rosturilor de umbră
Lăţimea minimă a rosturilor de umbră este de 13 mm:
 Reglaţi adâncimea de tăiere necesară.
 Strângeţi scutul de protecţie mobil cu pârghia 2 (fig. 3) şi aşezaţi maşina pe prima piesă de
prelucrat ajustată.
 Conectaţi maşina şi împingeţi-o uniform în direcţia de tăiere, utilizaţi în acest sens aparatul
de aspirare.
5.9 Tăierea după fisurarea cu şina de ghidare
La tăierea după fisurare muchia dreaptă a şinei de ghidare serveşte ca indicator de fisură. Acest
lucru este valabil şi pentru tăierea oblică. Vă rugăm să respectaţi paragraful 5.4.
 Pentru tăiere aşezaţi şina de ghidare pe piesa de prelucrat.
 Conectaţi maşina (a se vedea capitolul 5.2) şi împingeţi-o uniform în direcţia de tăiere.
 După finalul tăierii deconectaţi ferăstrăul prin eliberarea comutatorului cu buton 2 (fig. 1).
 Retrageţi maşina în stare aşezată în poziţia iniţială şi desprindeţi-o în această poziţie de la
piesa de prelucrat. Astfel asiguraţi închiderea completă a scutului de protecţie mobil.
5.10 Tăierea ţevilor/profilurilor
 Desfaceţi blocatorul clapetei 25 (fig. 6) al dispozitivului de ghidaj 24 (fig. 6).
 Deschideţi dispozitivul de ghidaj.
 Introduceţi ţeava/profilul de tăiat <42mm în pana de strângere 26 (fig. 6), la ţeava/profilul
>42mm în ghidajul rolelor 23 (fig. 6) şi închideţi dispozitivul de ghidaj.
 Desfaceţi pârghia de strângere 5 (fig. 1) la maşina deconectată.
 Apăsaţi pârghia de imersare 6 (fig. 2) în jos. La ţevi >42mm reglaţi adâncimea de tăiere la
20-25mm.
 La ţeava/profilul >42mm menţineţi cu mâna dumneavoastră liberă piesa de prelucrat 27 (fig.
6) la partea opusă a pânzei de ferăstrău.
 Conectaţi maşina.
 La ţeava/profilul <42mm ghidaţi lent maşina pe şina de ghidare şi uniform spre faţă şi sepa-
raţi complet piesa de prelucrat.
 La ţeava/profilul >42mm ghidaţi lent maşina pe şina de ghidare şi uniform spre faţă până la
centrul piesei de prelucrat şi rotiţi lent ţeava/profilul şi uniform cu partea superioară spre
dumneavoastră până când este separată complet piesa de prelucrat.
 Deconectaţi maşina.
 După ce pânza de ferăstrău a ajuns în stare de repaus, ghidaţi înapoi ferăstrăul în situaţia
iniţială.
 Extrageţi piesa de prelucrat.
5.11 Încărcătorul şi acumulatorul
Plan general:
1 Pachetul de acumulatori
2 Ajustaj cu frecare
3 Indicatorul de funcţionare
300
4 Indicator de avertizare
5 Tasta indicatorului capacităţii
6 Indicatorul capacităţii şi semnalului
