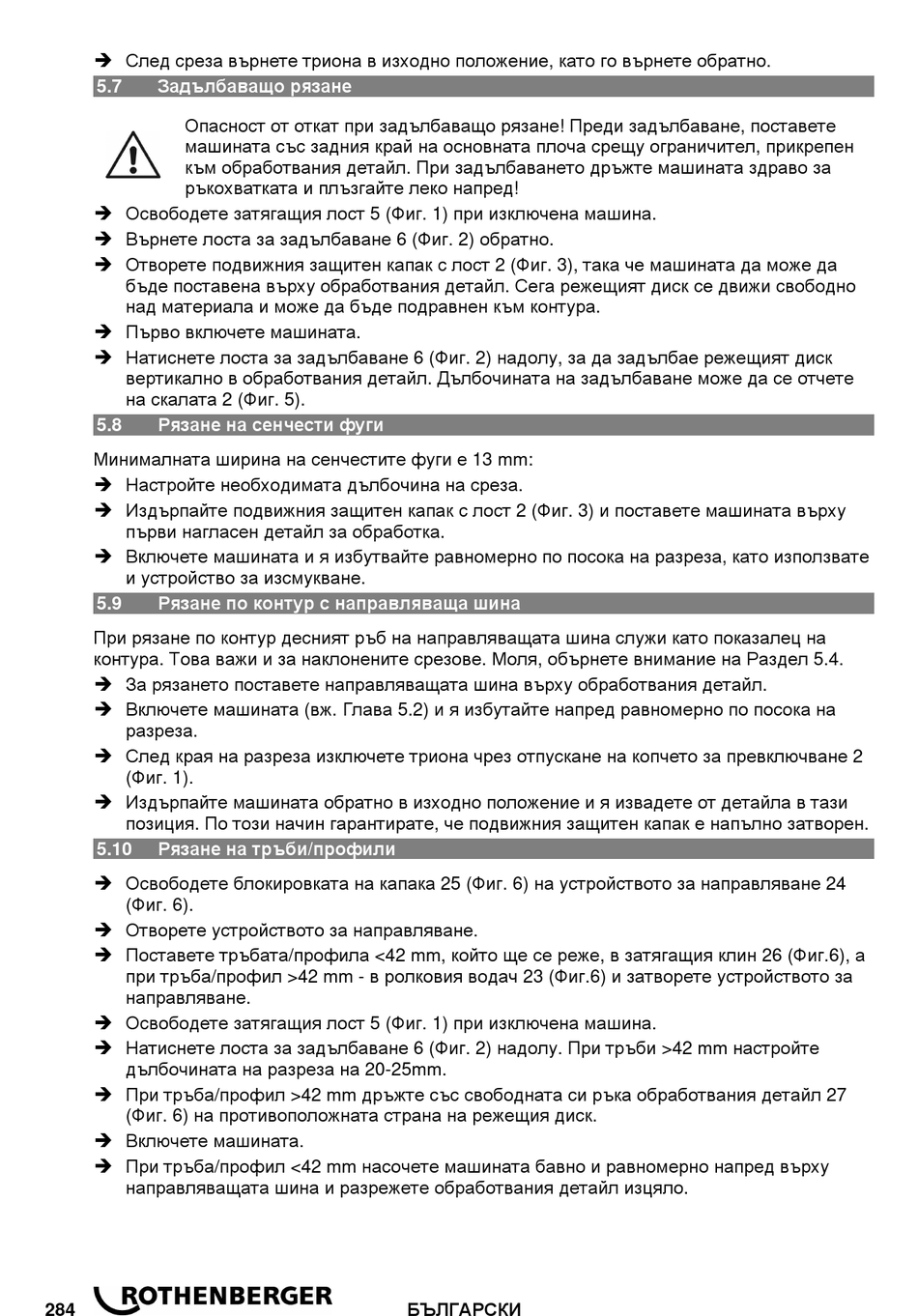

 След среза върнете триона в изходно положение, като го върнете обратно.
5.7 Задълбаващо рязане
Опасност от откат при задълбаващо рязане! Преди задълбаване, поставете
машината със задния край на основната плоча срещу ограничител, прикрепен
към обработвания детайл. При задълбаването дръжте машината здраво за
ръкохватката и плъзгайте леко напред!
 Освободете затягащия лост 5 (Фиг. 1) при изключена машина.
 Върнете лоста за задълбаване 6 (Фиг. 2) обратно.
 Отворете подвижния защитен капак с лост 2 (Фиг. 3), така че машината да може да
бъде поставена върху обработвания детайл. Сега режещият диск се движи свободно
над материала и може да бъде подравнен към контура.
 Първо включете машината.
 Натиснете лоста за задълбаване 6 (Фиг. 2) надолу, за да задълбае режещият диск
вертикално в обработвания детайл. Дълбочината на задълбаване може да се отчете
на скалата 2 (Фиг. 5).
5.8
Рязане на сенчести фуги
Минималната ширина на сенчестите фуги е 13 mm:
 Настройте необходимата дълбочина на среза.
 Издърпайте подвижния защитен капак с лост 2 (Фиг. 3) и поставете машината върху
първи нагласен детайл за обработка.
 Включете машината и я избутвайте равномерно по посока на разреза, като използвате
и устройство за изсмукване.
5.9 Рязане по контур с направляваща шина
При рязане по контур десният ръб на направляващата шина служи като показалец на
контура. Това важи и за наклонените срезове. Моля, обърнете внимание на Раздел 5.4.
 За рязането поставете направляващата шина върху обработвания детайл.
 Включете машината (вж. Глава 5.2) и я избутайте напред равномерно по посока на
разреза.
 След края на разреза изключете триона чрез отпускане на копчето за превключване 2
(Фиг. 1).
 Издърпайте машината обратно в изходно положение и я извадете от детайла в тази
позиция. По този начин гарантирате, че подвижния защитен капак е напълно затворен.
5.10
Рязане на тръби/профили
 Освободете блокировката на капака 25 (Фиг. 6) на устройството за направляване 24
(Фиг. 6).
 Отворете устройството за направляване.
 Поставете тръбата/профила <42 mm, който ще се реже, в затягащия клин 26 (Фиг.6), а
при тръба/профил >42 mm - в ролковия водач 23 (Фиг.6) и затворете устройството за
направляване.
 Освободете затягащия лост 5 (Фиг. 1) при изключена машина.
 Натиснете лоста за задълбаване 6 (Фиг. 2) надолу. При тръби >42 mm настройте
дълбочината на разреза на 20-25mm.
 При тръба/профил >42 mm дръжте със свободната си ръка обработвания детайл 27
(Фиг. 6) на противоположната страна на режещия диск.
 Включете машината.
 При тръба/профил <42 mm насочете машината бавно и равномерно напред върху
направляващата шина и разрежете обработвания детайл изцяло.
284 БЪЛГАРСКИ
