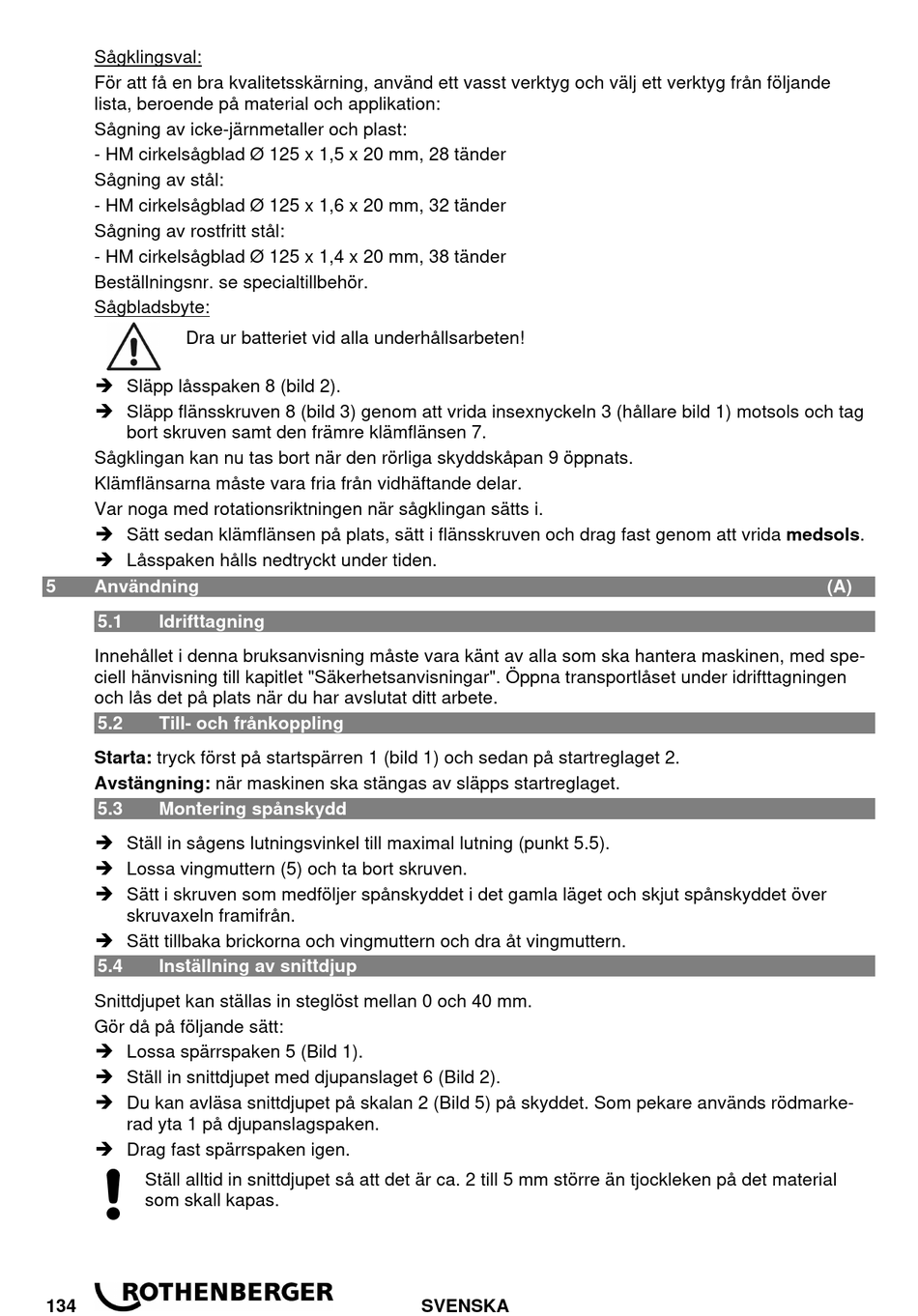

Sågklingsval:
För att få en bra kvalitetsskärning, använd ett vasst verktyg och välj ett verktyg från följande
lista, beroende på material och applikation:
Sågning av icke-järnmetaller och plast:
- HM cirkelsågblad Ø 125 x 1,5 x 20 mm, 28 tänder
Sågning av stål:
- HM cirkelsågblad Ø 125 x 1,6 x 20 mm, 32 tänder
Sågning av rostfritt stål:
- HM cirkelsågblad Ø 125 x 1,4 x 20 mm, 38 tänder
Beställningsnr. se specialtillbehör.
Sågbladsbyte:
Dra ur batteriet vid alla underhållsarbeten!
 Släpp låsspaken 8 (bild 2).
 Släpp flänsskruven 8 (bild 3) genom att vrida insexnyckeln 3 (hållare bild 1) motsols och tag
bort skruven samt den främre klämflänsen 7.
Sågklingan kan nu tas bort när den rörliga skyddskåpan 9 öppnats.
Klämflänsarna måste vara fria från vidhäftande delar.
Var noga med rotationsriktningen när sågklingan sätts i.
 Sätt sedan klämflänsen på plats, sätt i flänsskruven och drag fast genom att vrida medsols.
 Låsspaken hålls nedtryckt under tiden.
5 Användning
5.1

Idrifttagning

Innehållet i denna bruksanvisning måste vara känt av alla som ska hantera maskinen, med spe-
ciell hänvisning till kapitlet "Säkerhetsanvisningar". Öppna transportlåset under idrifttagningen
och lås det på plats när du har avslutat ditt arbete.
5.2 Till- och frånkoppling
Starta: tryck först på startspärren 1 (bild 1) och sedan på startreglaget 2.
Avstängning: när maskinen ska stängas av släpps startreglaget.
5.3 Montering spånskydd
 Ställ in sågens lutningsvinkel till maximal lutning (punkt 5.5).
 Lossa vingmuttern (5) och ta bort skruven.
 Sätt i skruven som medföljer spånskyddet i det gamla läget och skjut spånskyddet över
skruvaxeln framifrån.
 Sätt tillbaka brickorna och vingmuttern och dra åt vingmuttern.
5.4 Inställning av snittdjup
Snittdjupet kan ställas in steglöst mellan 0 och 40 mm.
Gör då på följande sätt:
 Lossa spärrspaken 5 (Bild 1).
 Ställ in snittdjupet med djupanslaget 6 (Bild 2).
 Du kan avläsa snittdjupet på skalan 2 (Bild 5) på skyddet. Som pekare används rödmarke-
rad yta 1 på djupanslagspaken.
 Drag fast spärrspaken igen.
Ställ alltid in snittdjupet så att det är ca. 2 till 5 mm större än tjockleken på det material
som skall kapas.
