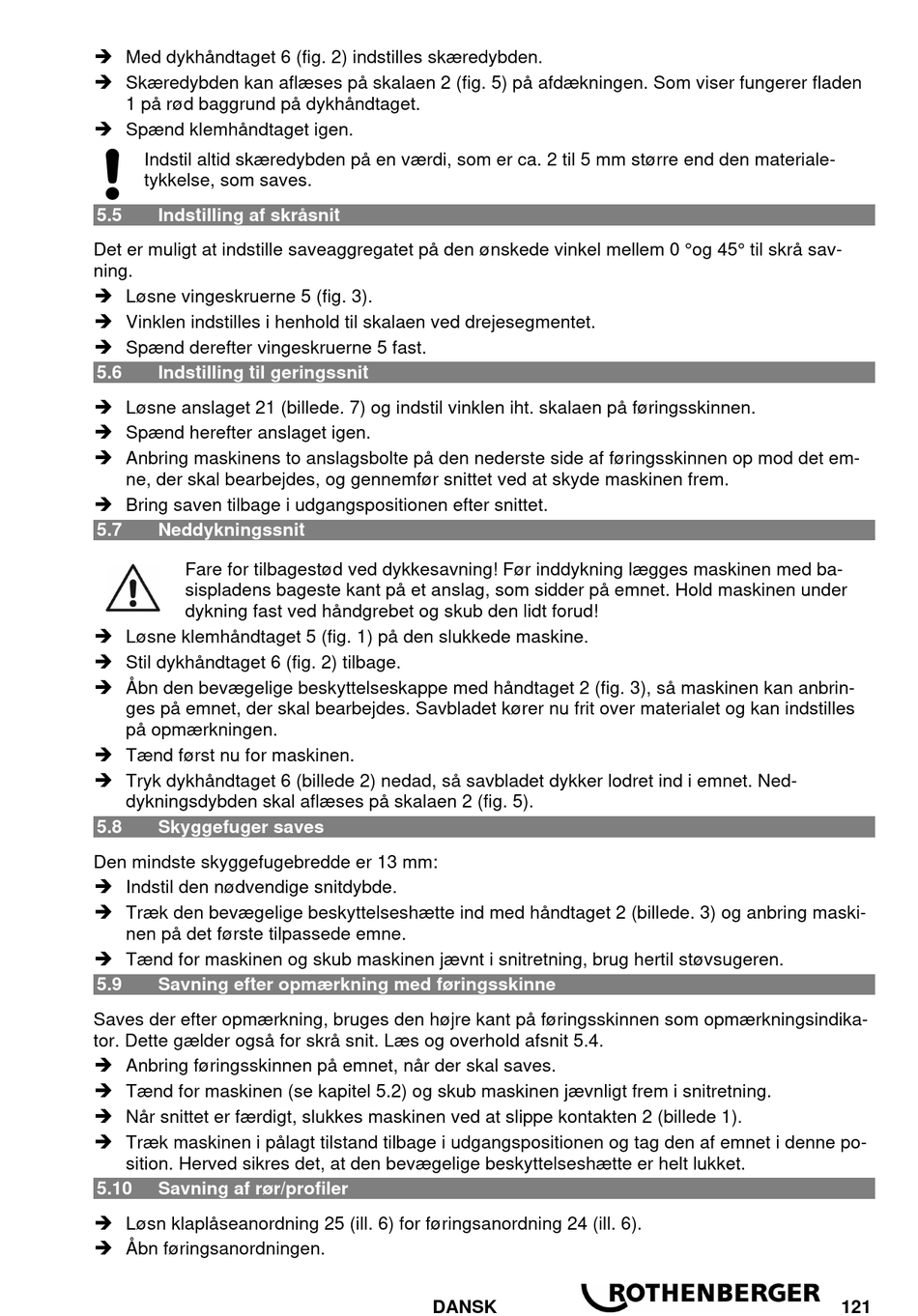

 Med dykhåndtaget 6 (fig. 2) indstilles skæredybden.
 Skæredybden kan aflæses på skalaen 2 (fig. 5) på afdækningen. Som viser fungerer fladen
1 på rød baggrund på dykhåndtaget.
 Spænd klemhåndtaget igen.
Indstil altid skæredybden på en værdi, som er ca. 2 til 5 mm større end den materiale-
tykkelse, som saves.
5.5 Indstilling af skråsnit
Det er muligt at indstille saveaggregatet på den ønskede vinkel mellem 0 °og 45° til skrå sav-
ning.
 Løsne vingeskruerne 5 (fig. 3).
 Vinklen indstilles i henhold til skalaen ved drejesegmentet.
 Spænd derefter vingeskruerne 5 fast.
5.6

Indstilling til geringssnit

 Løsne anslaget 21 (billede. 7) og indstil vinklen iht. skalaen på føringsskinnen.
 Spænd herefter anslaget igen.
 Anbring maskinens to anslagsbolte på den nederste side af føringsskinnen op mod det em-
ne, der skal bearbejdes, og gennemfør snittet ved at skyde maskinen frem.
 Bring saven tilbage i udgangspositionen efter snittet.
5.7

Neddykningssnit

Fare for tilbagestød ved dykkesavning! Før inddykning lægges maskinen med ba-
sispladens bageste kant på et anslag, som sidder på emnet. Hold maskinen under
dykning fast ved håndgrebet og skub den lidt forud!
 Løsne klemhåndtaget 5 (fig. 1) på den slukkede maskine.
 Stil dykhåndtaget 6 (fig. 2) tilbage.
 Åbn den bevægelige beskyttelseskappe med håndtaget 2 (fig. 3), så maskinen kan anbrin-
ges på emnet, der skal bearbejdes. Savbladet kører nu frit over materialet og kan indstilles
på opmærkningen.
 Tænd først nu for maskinen.
 Tryk dykhåndtaget 6 (billede 2) nedad, så savbladet dykker lodret ind i emnet. Ned-
dykningsdybden skal aflæses på skalaen 2 (fig. 5).
5.8

Skyggefuger saves

Den mindste skyggefugebredde er 13 mm:
 Indstil den nødvendige snitdybde.
 Træk den bevægelige beskyttelseshætte ind med håndtaget 2 (billede. 3) og anbring maski-
nen på det første tilpassede emne.
 Tænd for maskinen og skub maskinen jævnt i snitretning, brug hertil støvsugeren.
5.9 Savning efter opmærkning med føringsskinne
Saves der efter opmærkning, bruges den højre kant på føringsskinnen som opmærkningsindika-
tor. Dette gælder også for skrå snit. Læs og overhold afsnit 5.4.
 Anbring føringsskinnen på emnet, når der skal saves.
 Tænd for maskinen (se kapitel 5.2) og skub maskinen jævnligt frem i snitretning.
 Når snittet er færdigt, slukkes maskinen ved at slippe kontakten 2 (billede 1).
 Træk maskinen i pålagt tilstand tilbage i udgangspositionen og tag den af emnet i denne po-
sition. Herved sikres det, at den bevægelige beskyttelseshætte er helt lukket.
5.10 Savning af rør/profiler
 Løsn klaplåseanordning 25 (ill. 6) for føringsanordning 24 (ill. 6).
 Åbn føringsanordningen.
