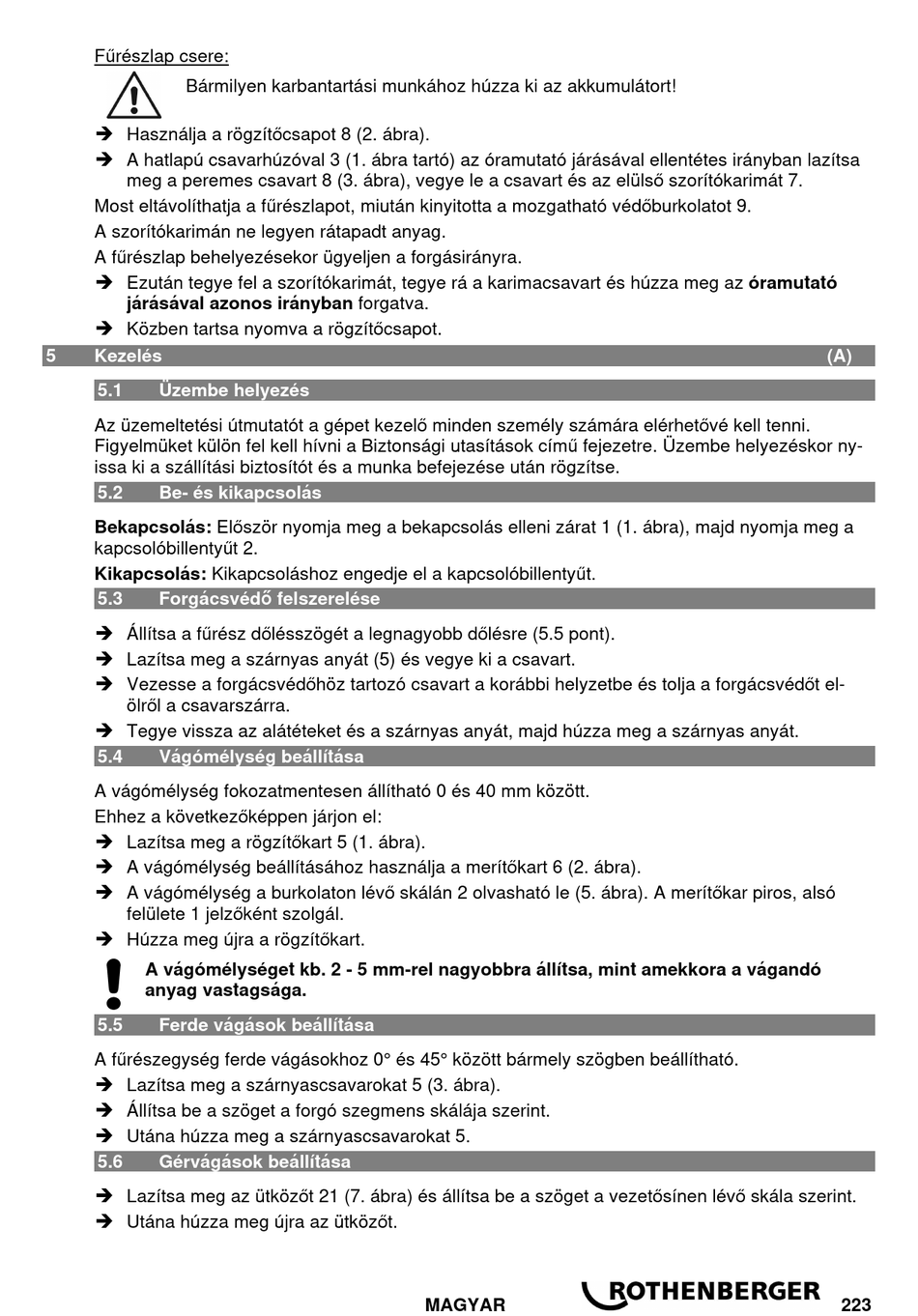

Fűrészlap csere:
Bármilyen karbantartási munkához húzza ki az akkumulátort!
 Használja a rögzítőcsapot 8 (2. ábra).
 A hatlapú csavarhúzóval 3 (1. ábra tartó) az óramutató járásával ellentétes irányban lazítsa
meg a peremes csavart 8 (3. ábra), vegye le a csavart és az elülső szorítókarimát 7.
Most eltávolíthatja a fűrészlapot, miután kinyitotta a mozgatható védőburkolatot 9.
A szorítókarimán ne legyen rátapadt anyag.
A fűrészlap behelyezésekor ügyeljen a forgásirányra.
 Ezután tegye fel a szorítókarimát, tegye rá a karimacsavart és húzza meg az óramutató
járásával azonos irányban forgatva.
 Közben tartsa nyomva a rögzítőcsapot.
5 Kezelés
5.1 Üzembe helyezés
Az üzemeltetési útmutatót a gépet kezelő minden személy számára elérhetővé kell tenni.
Figyelmüket külön fel kell hívni a Biztonsági utasítások című fejezetre. Üzembe helyezéskor ny-
issa ki a szállítási biztosítót és a munka befejezése után rögzítse.
5.2 Be- és kikapcsolás
Bekapcsolás: Először nyomja meg a bekapcsolás elleni zárat 1 (1. ábra), majd nyomja meg a
kapcsolóbillentyűt 2.
Kikapcsolás: Kikapcsoláshoz engedje el a kapcsolóbillentyűt.
5.3 Forgácsvédő felszerelése
 Állítsa a fűrész dőlésszögét a legnagyobb dőlésre (5.5 pont).
 Lazítsa meg a szárnyas anyát (5) és vegye ki a csavart.
 Vezesse a forgácsvédőhöz tartozó csavart a korábbi helyzetbe és tolja a forgácsvédőt el-
ölről a csavarszárra.
 Tegye vissza az alátéteket és a szárnyas anyát, majd húzza meg a szárnyas anyát.
5.4 Vágómélység beállítása
A vágómélység fokozatmentesen állítható 0 és 40 mm között.
Ehhez a következőképpen járjon el:
 Lazítsa meg a rögzítőkart 5 (1. ábra).
 A vágómélység beállításához használja a merítőkart 6 (2. ábra).
 A vágómélység a burkolaton lévő skálán 2 olvasható le (5. ábra). A merítőkar piros, alsó
felülete 1 jelzőként szolgál.
 Húzza meg újra a rögzítőkart.
A vágómélységet kb. 2 - 5 mm-rel nagyobbra állítsa, mint amekkora a vágandó
anyag vastagsága.
5.5 Ferde vágások beállítása
A fűrészegység ferde vágásokhoz 0° és 45° között bármely szögben beállítható.
 Lazítsa meg a szárnyascsavarokat 5 (3. ábra).
 Állítsa be a szöget a forgó szegmens skálája szerint.
 Utána húzza meg a szárnyascsavarokat 5.
5.6 Gérvágások beállítása
 Lazítsa meg az ütközőt 21 (7. ábra) és állítsa be a szöget a vezetősínen lévő skála szerint.
 Utána húzza meg újra az ütközőt.
