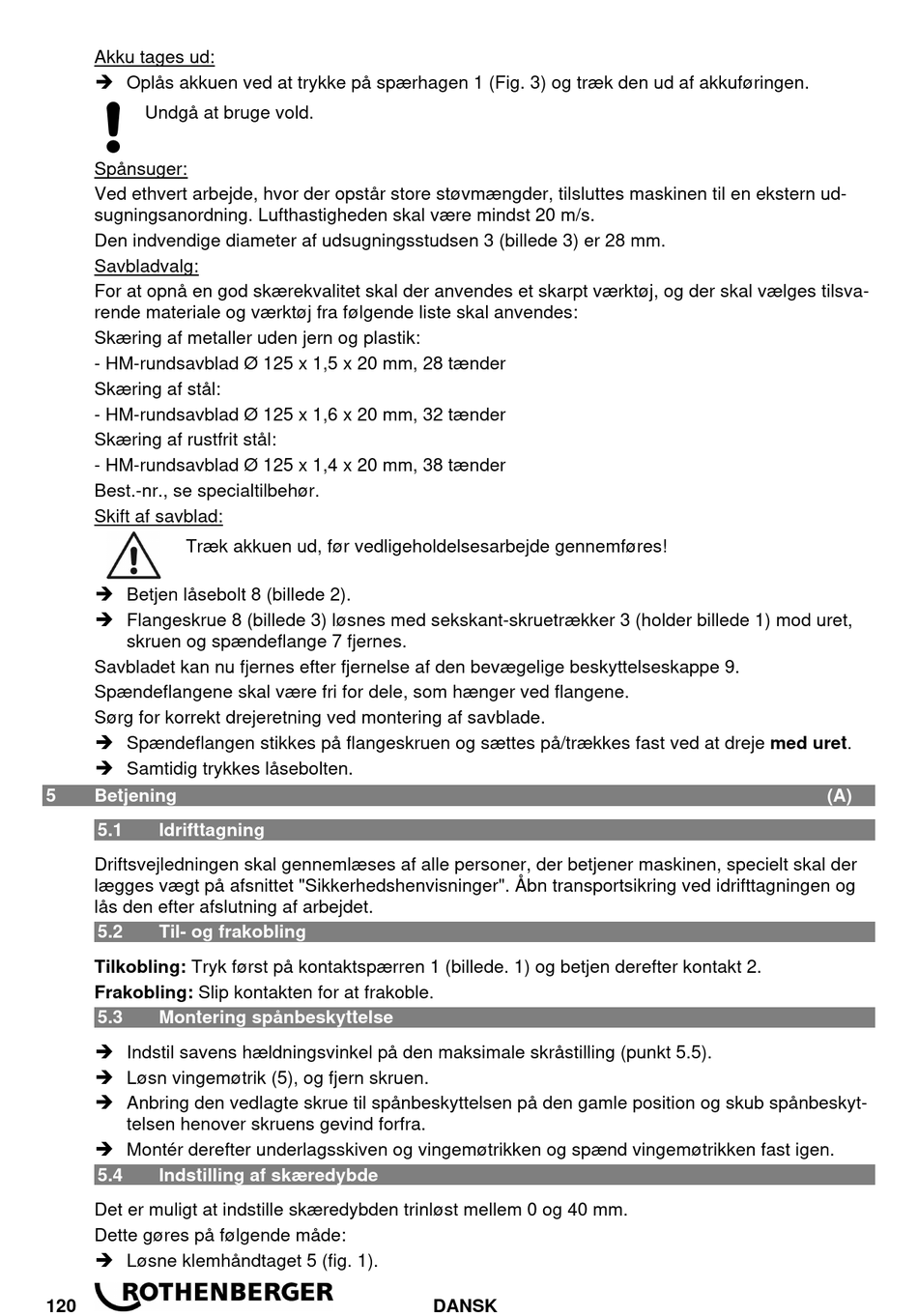

Akku tages ud:
 Oplås akkuen ved at trykke på spærhagen 1 (Fig. 3) og træk den ud af akkuføringen.
Undgå at bruge vold.
Spånsuger:
Ved ethvert arbejde, hvor der opstår store støvmængder, tilsluttes maskinen til en ekstern ud-
sugningsanordning. Lufthastigheden skal være mindst 20 m/s.
Den indvendige diameter af udsugningsstudsen 3 (billede 3) er 28 mm.
Savbladvalg:
For at opnå en god skærekvalitet skal der anvendes et skarpt værktøj, og der skal vælges tilsva-
rende materiale og værktøj fra følgende liste skal anvendes:
Skæring af metaller uden jern og plastik:
- HM-rundsavblad Ø 125 x 1,5 x 20 mm, 28 tænder
Skæring af stål:
- HM-rundsavblad Ø 125 x 1,6 x 20 mm, 32 tænder
Skæring af rustfrit stål:
- HM-rundsavblad Ø 125 x 1,4 x 20 mm, 38 tænder
Best.-nr., se specialtilbehør.
Skift af savblad:
Træk akkuen ud, før vedligeholdelsesarbejde gennemføres!
 Betjen låsebolt 8 (billede 2).
 Flangeskrue 8 (billede 3) løsnes med sekskant-skruetrækker 3 (holder billede 1) mod uret,
skruen og spændeflange 7 fjernes.
Savbladet kan nu fjernes efter fjernelse af den bevægelige beskyttelseskappe 9.
Spændeflangene skal være fri for dele, som hænger ved flangene.
Sørg for korrekt drejeretning ved montering af savblade.
 Spændeflangen stikkes på flangeskruen og sættes på/trækkes fast ved at dreje med uret.
 Samtidig trykkes låsebolten.
5 Betjening
5.1

Idrifttagning

Driftsvejledningen skal gennemlæses af alle personer, der betjener maskinen, specielt skal der
lægges vægt på afsnittet "Sikkerhedshenvisninger". Åbn transportsikring ved idrifttagningen og
lås den efter afslutning af arbejdet.
5.2

Til- og frakobling

Tilkobling: Tryk først på kontaktspærren 1 (billede. 1) og betjen derefter kontakt 2.
Frakobling: Slip kontakten for at frakoble.
5.3 Montering spånbeskyttelse
 Indstil savens hældningsvinkel på den maksimale skråstilling (punkt 5.5).
 Løsn vingemøtrik (5), og fjern skruen.
 Anbring den vedlagte skrue til spånbeskyttelsen på den gamle position og skub spånbeskyt-
telsen henover skruens gevind forfra.
 Montér derefter underlagsskiven og vingemøtrikken og spænd vingemøtrikken fast igen.
5.4 Indstilling af skæredybde
Det er muligt at indstille skæredybden trinløst mellem 0 og 40 mm.
Dette gøres på følgende måde:
 Løsne klemhåndtaget 5 (fig. 1).
