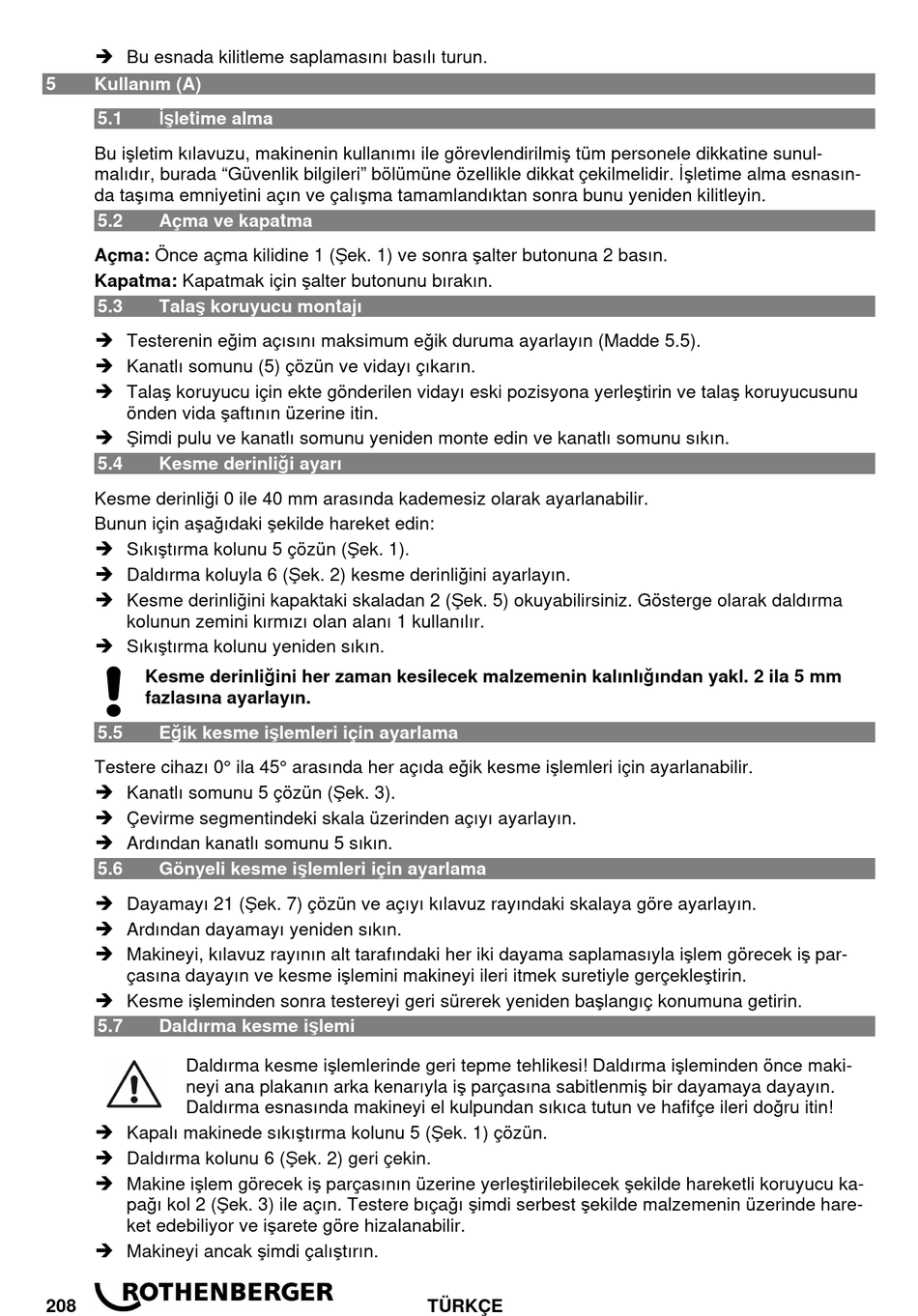

 Bu esnada kilitleme saplamasını basılı turun.
5 Kullanım (A)
5.1 İşletime alma
Bu işletim kılavuzu, makinenin kullanımı ile görevlendirilmiş tüm personele dikkatine sunul-
malıdır, burada "Güvenlik bilgileri" bölümüne özellikle dikkat çekilmelidir. İşletime alma esnasın-
da taşıma emniyetini açın ve çalışma tamamlandıktan sonra bunu yeniden kilitleyin.
5.2 Açma ve kapatma
Açma: Önce açma kilidine 1 (Şek. 1) ve sonra şalter butonuna 2 basın.
Kapatma: Kapatmak için şalter butonunu bırakın.
5.3 Talaş koruyucu montajı
 Testerenin eğim açısını maksimum eğik duruma ayarlayın (Madde 5.5).
 Kanatlı somunu (5) çözün ve vidayı çıkarın.
 Talaş koruyucu için ekte gönderilen vidayı eski pozisyona yerleştirin ve talaş koruyucusunu
önden vida şaftının üzerine itin.
 Şimdi pulu ve kanatlı somunu yeniden monte edin ve kanatlı somunu sıkın.
5.4 Kesme derinliği ayarı
Kesme derinliği 0 ile 40 mm arasında kademesiz olarak ayarlanabilir.
Bunun için aşağıdaki şekilde hareket edin:
 Sıkıştırma kolunu 5 çözün (Şek. 1).
 Daldırma koluyla 6 (Şek. 2) kesme derinliğini ayarlayın.
 Kesme derinliğini kapaktaki skaladan 2 (Şek. 5) okuyabilirsiniz. Gösterge olarak daldırma
kolunun zemini kırmızı olan alanı 1 kullanılır.
 Sıkıştırma kolunu yeniden sıkın.
Kesme derinliğini her zaman kesilecek malzemenin kalınlığından yakl. 2 ila 5 mm
fazlasına ayarlayın.
5.5 Eğik kesme işlemleri için ayarlama
Testere cihazı 0° ila 45° arasında her açıda eğik kesme işlemleri için ayarlanabilir.
 Kanatlı somunu 5 çözün (Şek. 3).
 Çevirme segmentindeki skala üzerinden açıyı ayarlayın.
 Ardından kanatlı somunu 5 sıkın.
5.6 Gönyeli kesme işlemleri için ayarlama
 Dayamayı 21 (Şek. 7) çözün ve açıyı kılavuz rayındaki skalaya göre ayarlayın.
 Ardından dayamayı yeniden sıkın.
 Makineyi, kılavuz rayının alt tarafındaki her iki dayama saplamasıyla işlem görecek iş par-
çasına dayayın ve kesme işlemini makineyi ileri itmek suretiyle gerçekleştirin.
 Kesme işleminden sonra testereyi geri sürerek yeniden başlangıç konumuna getirin.
5.7 Daldırma kesme işlemi
Daldırma kesme işlemlerinde geri tepme tehlikesi! Daldırma işleminden önce maki-
neyi ana plakanın arka kenarıyla iş parçasına sabitlenmiş bir dayamaya dayayın.
Daldırma esnasında makineyi el kulpundan sıkıca tutun ve hafifçe ileri doğru itin!
 Kapalı makinede sıkıştırma kolunu 5 (Şek. 1) çözün.
 Daldırma kolunu 6 (Şek. 2) geri çekin.
 Makine işlem görecek iş parçasının üzerine yerleştirilebilecek şekilde hareketli koruyucu ka-
pağı kol 2 (Şek. 3) ile açın. Testere bıçağı şimdi serbest şekilde malzemenin üzerinde hare-
ket edebiliyor ve işarete göre hizalanabilir.
 Makineyi ancak şimdi çalıştırın.
208 TÜRKÇE
