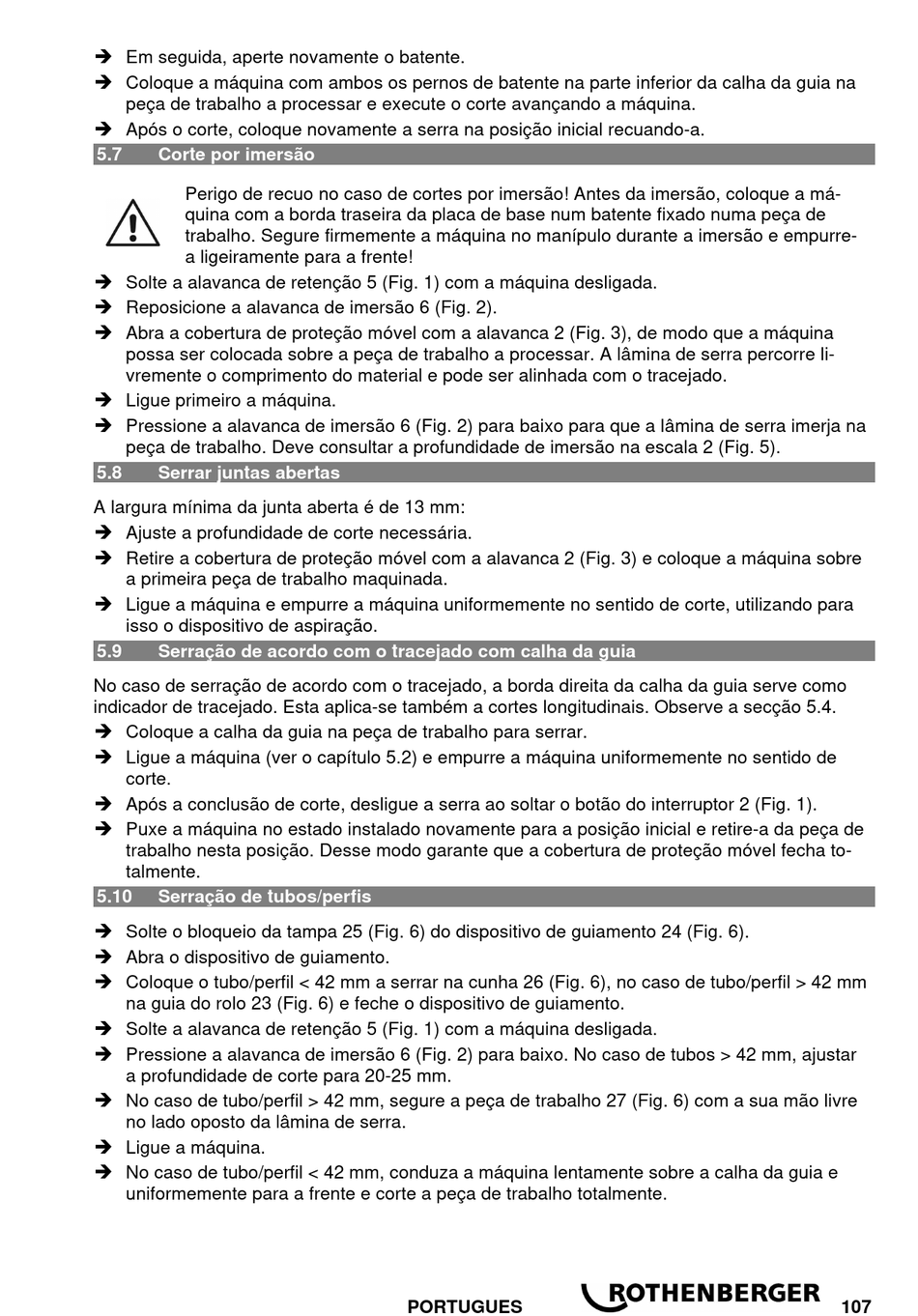

 Em seguida, aperte novamente o batente.
 Coloque a máquina com ambos os pernos de batente na parte inferior da calha da guia na
peça de trabalho a processar e execute o corte avançando a máquina.
 Após o corte, coloque novamente a serra na posição inicial recuando-a.
5.7 Corte por imersão
Perigo de recuo no caso de cortes por imersão! Antes da imersão, coloque a má-
quina com a borda traseira da placa de base num batente fixado numa peça de
trabalho. Segure firmemente a máquina no manípulo durante a imersão e empurre-
a ligeiramente para a frente!
 Solte a alavanca de retenção 5 (Fig. 1) com a máquina desligada.
 Reposicione a alavanca de imersão 6 (Fig. 2).
 Abra a cobertura de proteção móvel com a alavanca 2 (Fig. 3), de modo que a máquina
possa ser colocada sobre a peça de trabalho a processar. A lâmina de serra percorre li-
vremente o comprimento do material e pode ser alinhada com o tracejado.
 Ligue primeiro a máquina.
 Pressione a alavanca de imersão 6 (Fig. 2) para baixo para que a lâmina de serra imerja na
peça de trabalho. Deve consultar a profundidade de imersão na escala 2 (Fig. 5).
5.8

Serrar juntas abertas

A largura mínima da junta aberta é de 13 mm:
 Ajuste a profundidade de corte necessária.
 Retire a cobertura de proteção móvel com a alavanca 2 (Fig. 3) e coloque a máquina sobre
a primeira peça de trabalho maquinada.
 Ligue a máquina e empurre a máquina uniformemente no sentido de corte, utilizando para
isso o dispositivo de aspiração.
5.9 Serração de acordo com o tracejado com calha da guia
No caso de serração de acordo com o tracejado, a borda direita da calha da guia serve como
indicador de tracejado. Esta aplica-se também a cortes longitudinais. Observe a secção 5.4.
 Coloque a calha da guia na peça de trabalho para serrar.
 Ligue a máquina (ver o capítulo 5.2) e empurre a máquina uniformemente no sentido de
corte.
 Após a conclusão de corte, desligue a serra ao soltar o botão do interruptor 2 (Fig. 1).
 Puxe a máquina no estado instalado novamente para a posição inicial e retire-a da peça de
trabalho nesta posição. Desse modo garante que a cobertura de proteção móvel fecha to-
talmente.
5.10 Serração de tubos/perfis
 Solte o bloqueio da tampa 25 (Fig. 6) do dispositivo de guiamento 24 (Fig. 6).
 Abra o dispositivo de guiamento.
 Coloque o tubo/perfil < 42 mm a serrar na cunha 26 (Fig. 6), no caso de tubo/perfil > 42 mm
na guia do rolo 23 (Fig. 6) e feche o dispositivo de guiamento.
 Solte a alavanca de retenção 5 (Fig. 1) com a máquina desligada.
 Pressione a alavanca de imersão 6 (Fig. 2) para baixo. No caso de tubos > 42 mm, ajustar
a profundidade de corte para 20-25 mm.
 No caso de tubo/perfil > 42 mm, segure a peça de trabalho 27 (Fig. 6) com a sua mão livre
no lado oposto da lâmina de serra.
 Ligue a máquina.
 No caso de tubo/perfil < 42 mm, conduza a máquina lentamente sobre a calha da guia e
uniformemente para a frente e corte a peça de trabalho totalmente.
