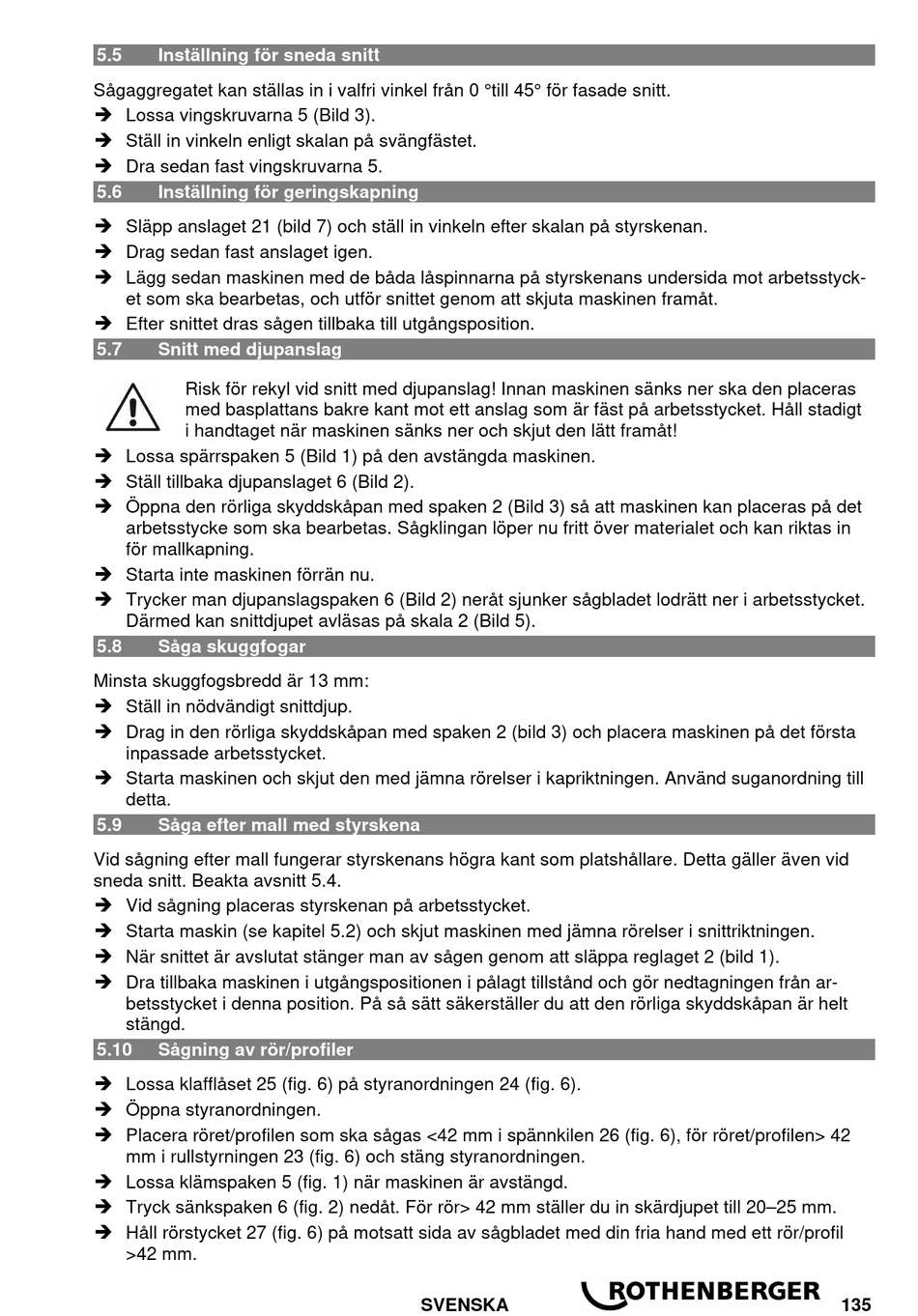

5.5 Inställning för sneda snitt
Sågaggregatet kan ställas in i valfri vinkel från 0 °till 45° för fasade snitt.
 Lossa vingskruvarna 5 (Bild 3).
 Ställ in vinkeln enligt skalan på svängfästet.
 Dra sedan fast vingskruvarna 5.
5.6 Inställning för geringskapning
 Släpp anslaget 21 (bild 7) och ställ in vinkeln efter skalan på styrskenan.
 Drag sedan fast anslaget igen.
 Lägg sedan maskinen med de båda låspinnarna på styrskenans undersida mot arbetsstyck-
et som ska bearbetas, och utför snittet genom att skjuta maskinen framåt.
 Efter snittet dras sågen tillbaka till utgångsposition.
5.7

Snitt med djupanslag

Risk för rekyl vid snitt med djupanslag! Innan maskinen sänks ner ska den placeras
med basplattans bakre kant mot ett anslag som är fäst på arbetsstycket. Håll stadigt
i handtaget när maskinen sänks ner och skjut den lätt framåt!
 Lossa spärrspaken 5 (Bild 1) på den avstängda maskinen.
 Ställ tillbaka djupanslaget 6 (Bild 2).
 Öppna den rörliga skyddskåpan med spaken 2 (Bild 3) så att maskinen kan placeras på det
arbetsstycke som ska bearbetas. Sågklingan löper nu fritt över materialet och kan riktas in
för mallkapning.
 Starta inte maskinen förrän nu.
 Trycker man djupanslagspaken 6 (Bild 2) neråt sjunker sågbladet lodrätt ner i arbetsstycket.
Därmed kan snittdjupet avläsas på skala 2 (Bild 5).
5.8 Såga skuggfogar
Minsta skuggfogsbredd är 13 mm:
 Ställ in nödvändigt snittdjup.
 Drag in den rörliga skyddskåpan med spaken 2 (bild 3) och placera maskinen på det första
inpassade arbetsstycket.
 Starta maskinen och skjut den med jämna rörelser i kapriktningen. Använd suganordning till
detta.
5.9 Såga efter mall med styrskena
Vid sågning efter mall fungerar styrskenans högra kant som platshållare. Detta gäller även vid
sneda snitt. Beakta avsnitt 5.4.
 Vid sågning placeras styrskenan på arbetsstycket.
 Starta maskin (se kapitel 5.2) och skjut maskinen med jämna rörelser i snittriktningen.
 När snittet är avslutat stänger man av sågen genom att släppa reglaget 2 (bild 1).
 Dra tillbaka maskinen i utgångspositionen i pålagt tillstånd och gör nedtagningen från ar-
betsstycket i denna position. På så sätt säkerställer du att den rörliga skyddskåpan är helt
stängd.
5.10 Sågning av rör/profiler
 Lossa klafflåset 25 (fig. 6) på styranordningen 24 (fig. 6).
 Öppna styranordningen.
 Placera röret/profilen som ska sågas <42 mm i spännkilen 26 (fig. 6), för röret/profilen> 42
mm i rullstyrningen 23 (fig. 6) och stäng styranordningen.
 Lossa klämspaken 5 (fig. 1) när maskinen är avstängd.
 Tryck sänkspaken 6 (fig. 2) nedåt. För rör> 42 mm ställer du in skärdjupet till 20–25 mm.
 Håll rörstycket 27 (fig. 6) på motsatt sida av sågbladet med din fria hand med ett rör/profil
>42 mm.
