Wilo Control EC-Booster Einbau- Und Betriebsanleitung Seite 98

fr

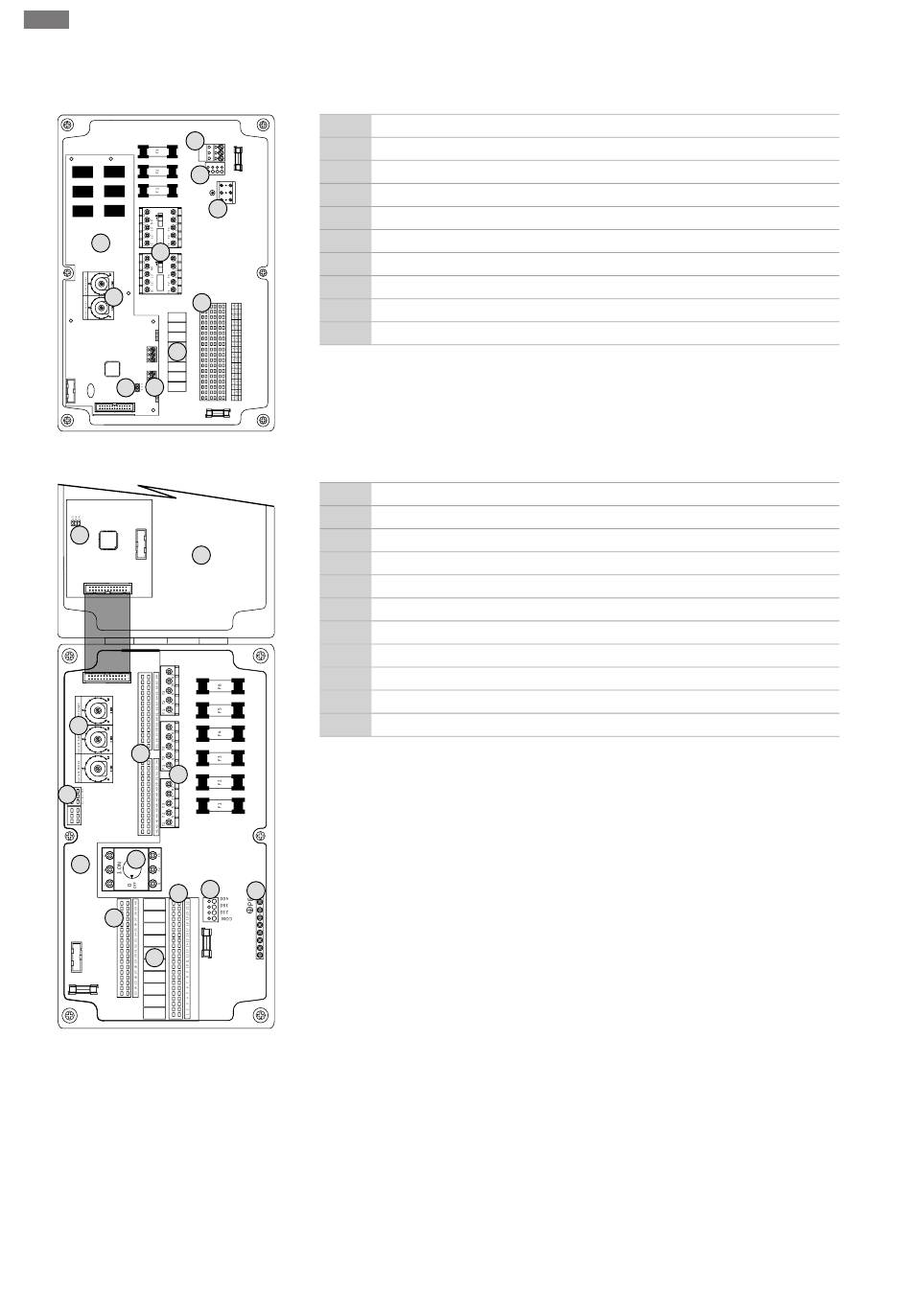

6.5.1 Aperçu des composants : Wilo-
Control EC-Booster
1
2
7
5
8
4
6
9
10
Fig. 2: Control EC-B 2...
10
11
2
1
26
8
4
5
9
1
7
4
4
6
Fig. 3: Control EC-B 3...
98
All manuals and user guides at all-guides.com
Installation
1 Réglette à bornes : alimentation réseau
2 Réglage de la tension d'alimentation
3 Réglette à bornes : terre (PE)
4 Réglette à bornes : commande/capteurs
3
5 Combinaisons de contacteurs
6 Relais de sortie
7 Platine de commande
8 Potentiomètre pour la surveillance du courant du moteur
9 ModBus RTU : Interface RS485
10 ModBus RTU : cavaliers pour la terminaison/polarisation
1 Commutateur principal/alimentation réseau
2 Réglage de la tension d'alimentation
3 Réglette à bornes : terre (PE)
4 Réglette à bornes : commande/capteurs
5 Combinaisons de contacteurs
6 Relais de sortie
7 Platine de commande
8 Potentiomètre pour la surveillance du courant du moteur
9 ModBus RTU : Interface RS485
10 ModBus RTU : cavaliers pour la terminaison/polarisation
11 Couvercle de corps
2
3
WILO SE 2019-07
