Bijlage
Sym- Beschrijving
bool
Het apparaat communiceert met een veldbussysteem.

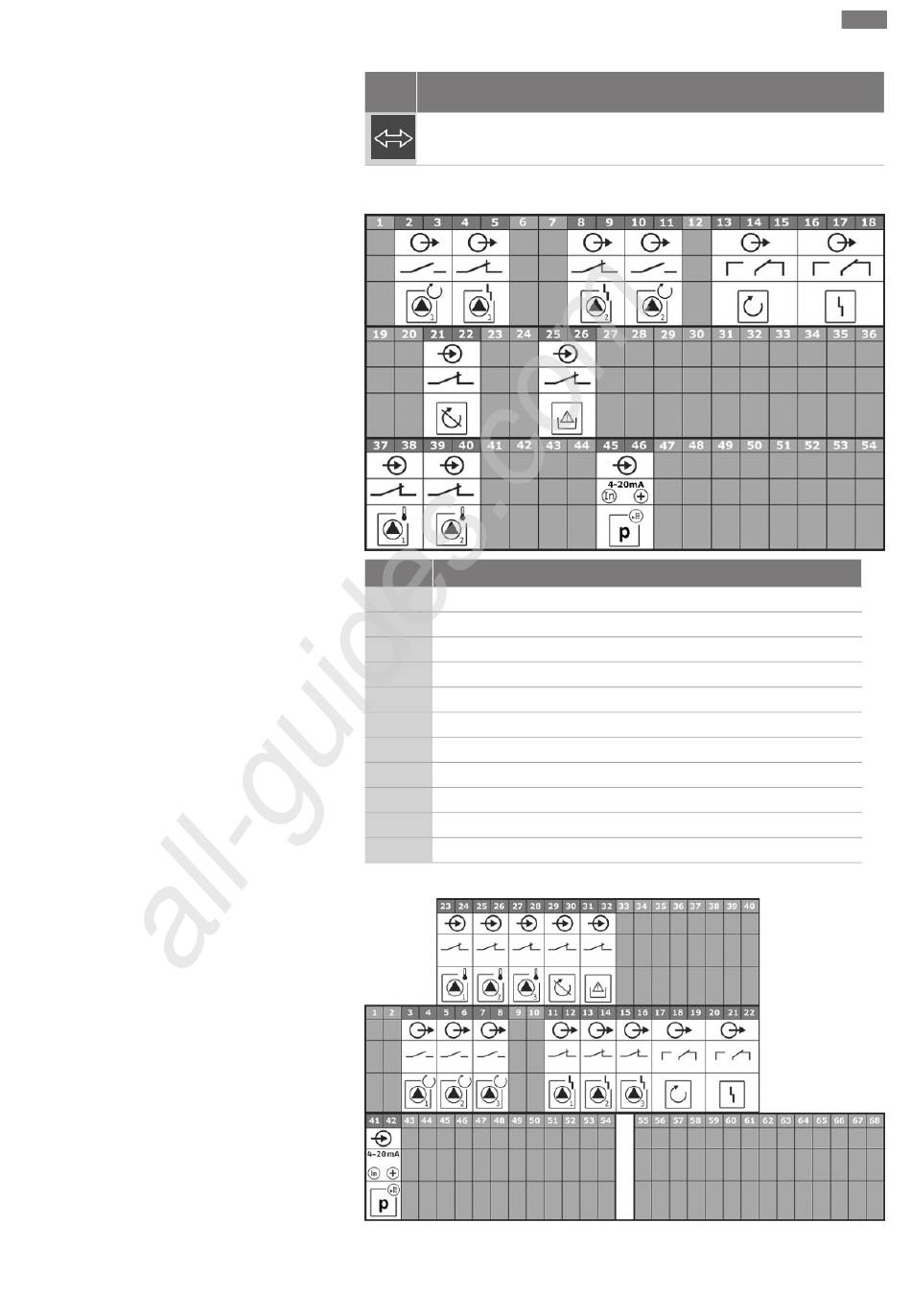

Elektrische aansluitschema's Wilo-Control EC-B2...
Klem Werking
Uitgang: Enkelbedrijfsmelding pomp 1
2/3
Uitgang: Enkelstoringsmelding pomp 1
4/5
Uitgang: Enkelstoringsmelding pomp 2
8/9
Uitgang: Enkelbedrijfsmelding pomp 2
10/11
13/14/15 Uitgang: Verzamelbedrijfsmelding
16/17/18 Uitgang: Verzamelstoringsmelding
Ingang: Extern OFF
21/22
Ingang: Watergebrek/droogloopbeveiliging
25/26
Ingang: Bewaking thermische wikkeling pomp 1
37/38
Ingang: Bewaking thermische wikkeling pomp 2
39/40
Ingang: passieve druksensor 4 – 20 mA
45/46
Elektrische aansluitschema's Wilo-Control EC-B3...
