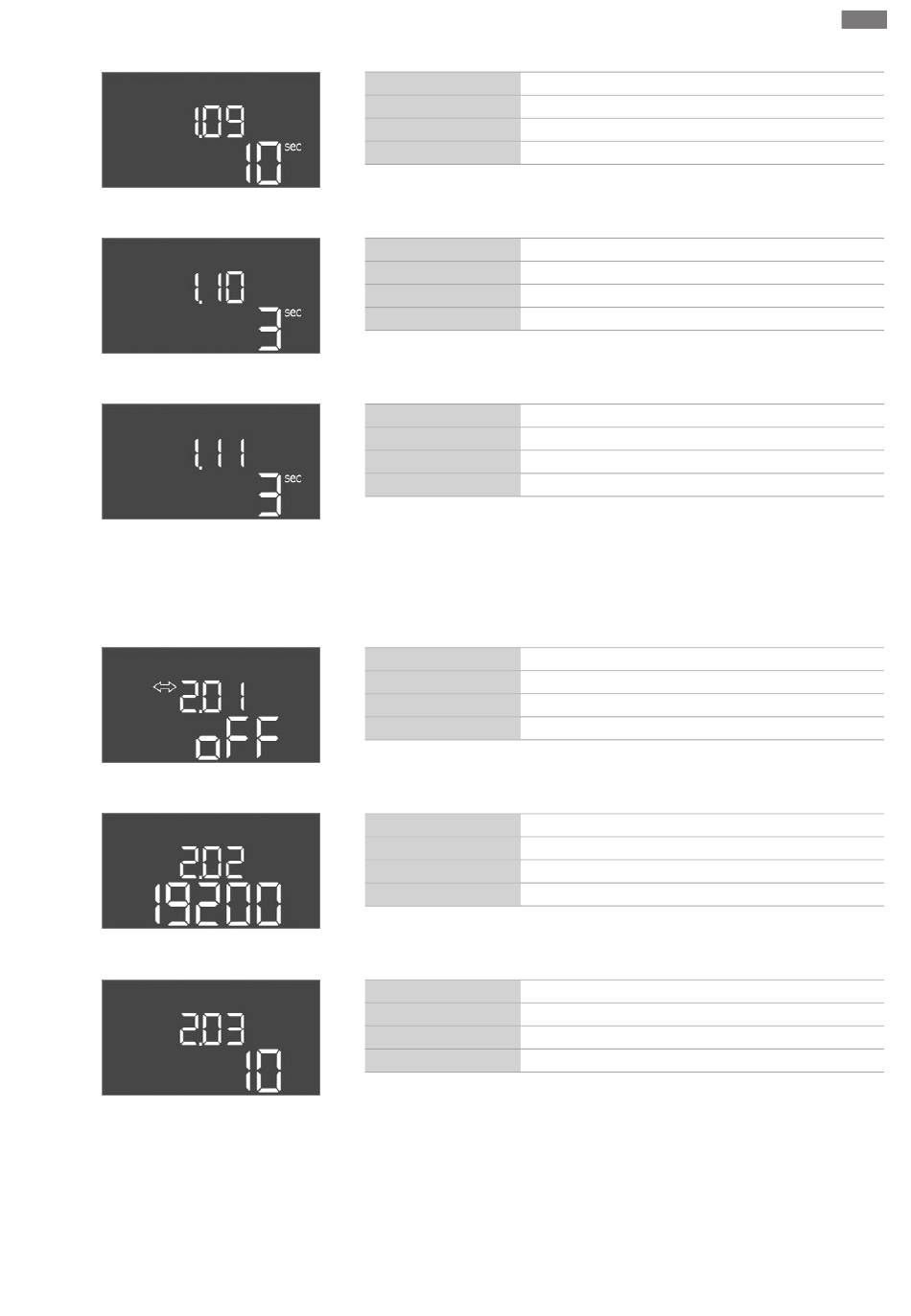

Fig. 56: Menu 1.09
Fig. 57: Menu 1.10
Fig. 58: Menu 1.11
Fig. 59: Menu 2.01
Fig. 60: Menu 2.02
Fig. 61: Menu 2.03
Notice de montage et de mise en service Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Mise en service
N° de menu
Description
Plage de valeurs
Réglage d'usine
N° de menu
Description
Plage de valeurs
Réglage d'usine
N° de menu
Description
Plage de valeurs
Réglage d'usine
Menu 2 : Liaison du bus de terrain ModBus
Pour permettre une liaison par ModBus RTU, le coffret de commande est équipé d'une
interface RS485. L'interface permet de lire différents paramètres et également de les
modifier en partie. Dans ce cas, le coffret de commande fonctionne en tant qu'esclave
Modbus. Un aperçu des différents paramètres ainsi qu'une description des types de
données utilisés sont disponibles en annexe. Pour utiliser l'interface ModBus, appliquer
les réglages dans les menus indiqués ci-dessous :
N° de menu
Description
Plage de valeurs
Réglage d'usine
N° de menu
Description
Plage de valeurs
Réglage d'usine
N° de menu
Description
Plage de valeurs
Réglage d'usine
1.09
Temporisation de désactivation de la pompe principale
0 ... 180 s
10 s
1.10
Temporisation d'activation de la pompe d'appoint
0 ... 30 s
3 s
1.11
Temporisation de désactivation de la pompe d'appoint
0 ... 30 s
3 s
2.01
Interface ModBus RTU marche/arrêt
on, off
off
2.02
Rapport Baud
9600 ; 19200 ; 38400 ; 76800
19200
2.03
Adresse de l'esclave
1... 254
10
