6.5.1 Osien yleiskatsaus: Wilo-Control
EC-Booster
1
2
7
5
8
4
6
9
10

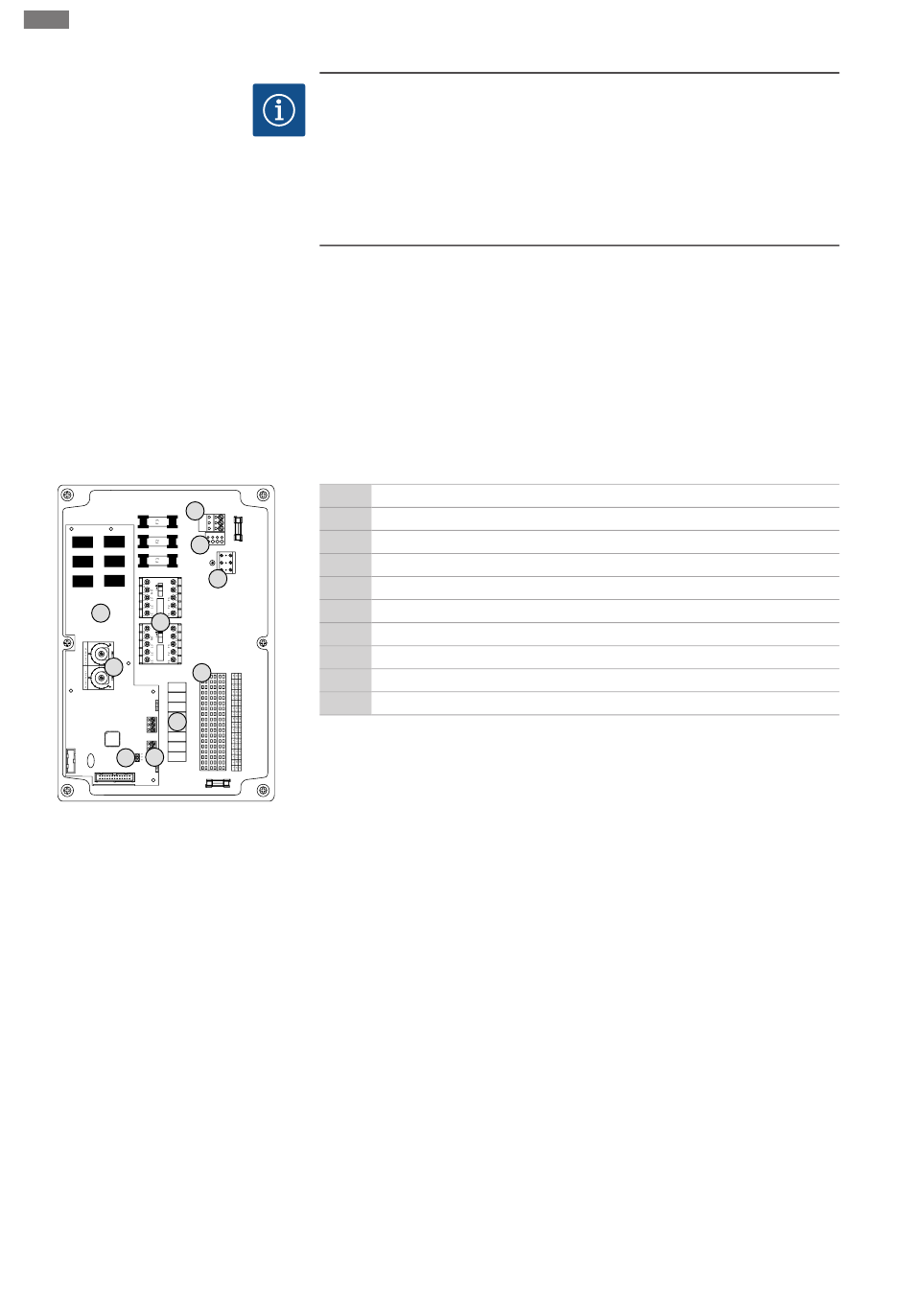

Fig. 2: Control EC-B 2...
314
All manuals and user guides at all-guides.com
Asennus
HUOMAUTUS
• Järjestelmäimpedanssiin ja liitetyn kuluttajan kytkentöjen enimmäismäärään
tunnissa liittyen voi esiintyä jännitteen vaihtelua ja/tai jännitteen laskua.
• Käytettäessä suojattua kaapelia suojaus on aina asennettava säätölaitteen toiselle
puolelle maadoituskiskoon!
• Anna liitäntä aina sähköalan ammattilaisen tehtäväksi!
• Noudata liitettyjen pumppujen ja signaaligeneraattorien asennus- ja käyttöohjetta.
▪ Verkkoliitännän virran ja jännitteen on vastattava tyyppikilvessä olevia tietoja.
▪ Toteuta verkonpuoleinen suojaus paikallisten määräysten mukaisesti.
▪ Jos käytetään johdonsuojakatkaisijaa, kytkentäominaisuudet on valittava liitetyn
pumpun mukaan.
▪ Jos asennetaan vikavirtasuojakytkimiä (RCD, tyyppi A, sinimuotoinen virta, yleisvirran
tunnistava), on noudatettava paikallisia määräyksiä.
▪ Asenna liitäntäkaapelit paikallisten määräysten mukaisesti.
▪ Älä vaurioita liitäntäkaapeleita asennuksen aikana.
▪ Maadoita säätölaite ja kaikki sähköiset kuluttajat.
1 Riviliitin: Verkkoliitäntä
2 Verkkojännitteen säätö
3 Riviliitin: Maa (PE)
4 Riviliitin: Ohjaus/anturit
3
5 Kontaktoriyhdistelmät
6 Lähtörele
7 Ohjauskortti
8 Potentiometri moottorin virranvalvontaa varten
9 ModBus RTU: RS485-rajapinta
10 ModBus RTU: Yhdysjohto terminointia/polarisointia varten
