13.3 Übersicht Klemmenpläne
Einbau- und Betriebsanleitung Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Anhang

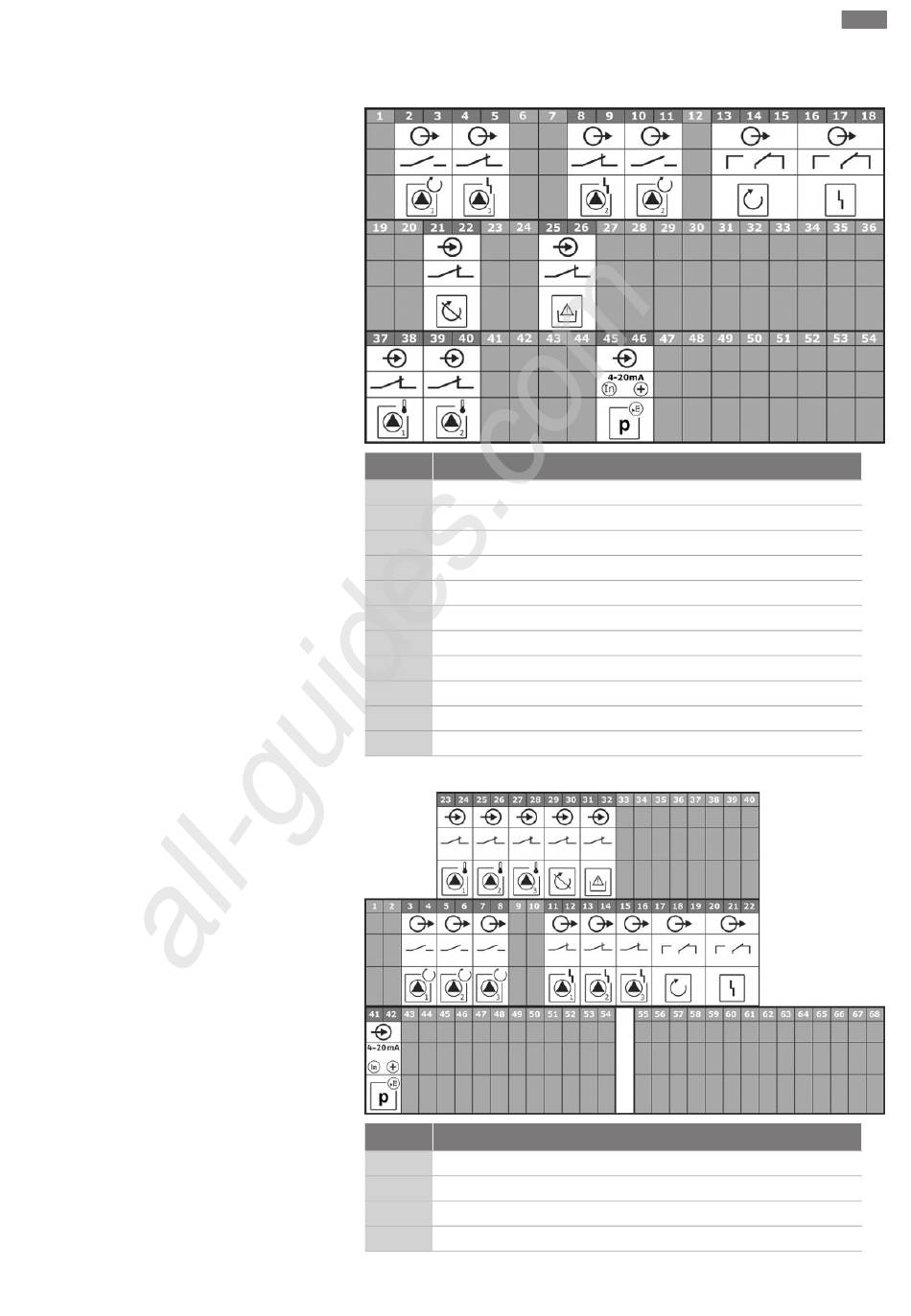

Klemmenpläne Wilo-Control EC-B2...
Klemme Funktion
Ausgang: Einzelbetriebsmeldung Pumpe 1
2/3
Ausgang: Einzelstörmeldung Pumpe 1
4/5
Ausgang: Einzelstörmeldung Pumpe 2
8/9
Ausgang: Einzelbetriebsmeldung Pumpe 2
10/11
13/14/15 Ausgang: Sammelbetriebsmeldung
16/17/18 Ausgang: Sammelstörmeldung
Eingang: Extern OFF
21/22
Eingang: Wassermangel/Trockenlaufschutz
25/26
Eingang: Thermische Wicklungsüberwachung Pumpe 1
37/38
Eingang: Thermische Wicklungsüberwachung Pumpe 2
39/40
Eingang: passiver Drucksensor 4-20 mA
45/46
Klemmenpläne Wilo-Control EC-B3...
Klemme Funktion
Ausgang: Einzelbetriebsmeldung Pumpe 1
3/4
Ausgang: Einzelbetriebsmeldung Pumpe 2
5/6
Ausgang: Einzelbetriebsmeldung Pumpe 3
7/8
Ausgang: Einzelstörmeldung Pumpe 1
11/12
