Wilo Control EC-Booster Einbau- Und Betriebsanleitung Seite 808

ru

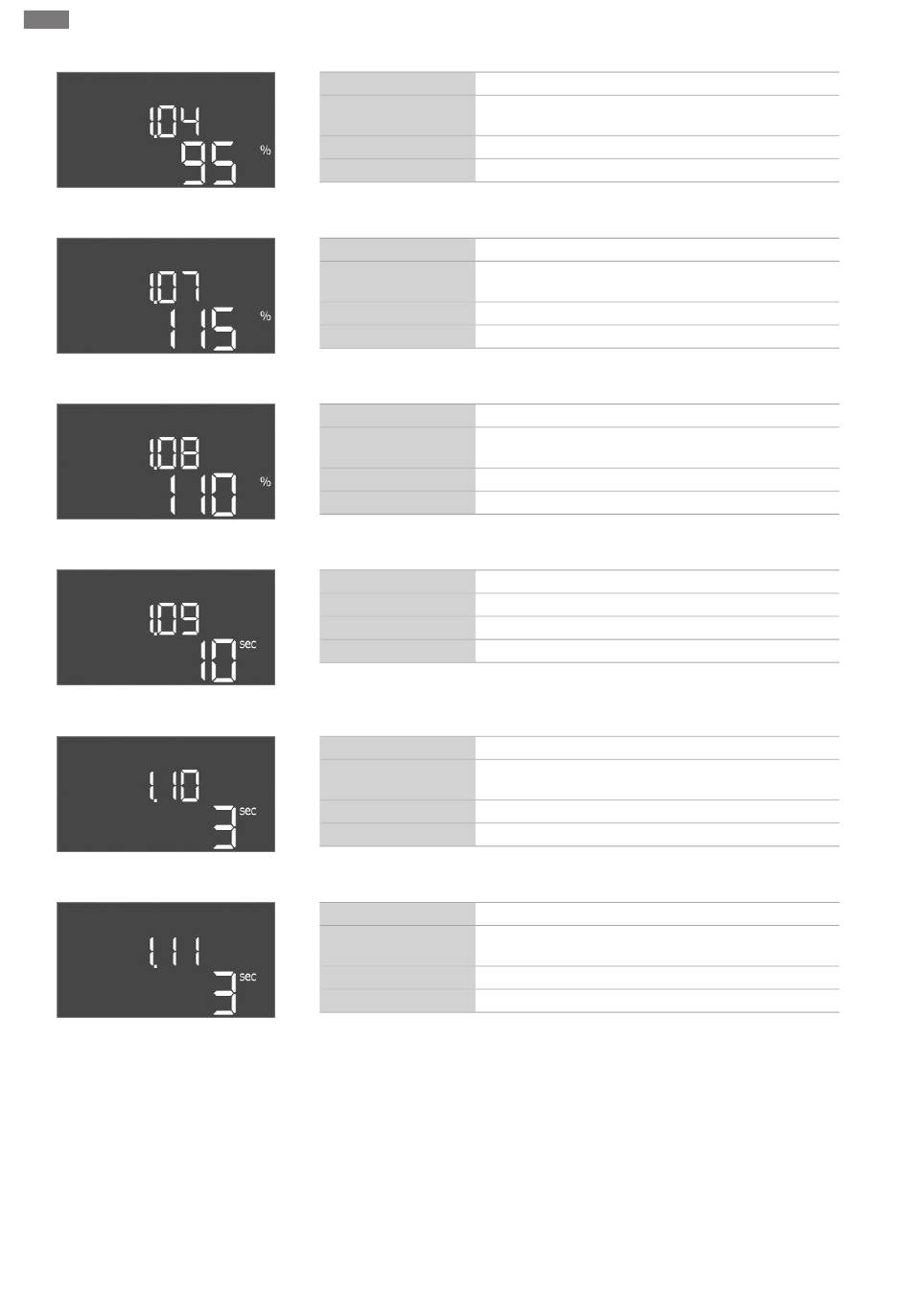

Fig. 53: Меню 1.04
Fig. 54: Меню 1.07
Fig. 55: Меню 1.08
Fig. 56: Меню 1.09
Fig. 57: Меню 1.10
Fig. 58: Меню 1.11
808
All manuals and user guides at all-guides.com
Ввод в эксплуатацию
№ меню
Описание
Диапазон значений
Заводская установка
№ меню
Описание
Диапазон значений
Заводская установка
№ меню
Описание
Диапазон значений
Заводская установка
№ меню
Описание
Диапазон значений
Заводская установка
№ меню
Описание
Диапазон значений
Заводская установка
№ меню
Описание
Диапазон значений
Заводская установка
Меню 2: привязка к полевой шине ModBus
Прибор управления с интерфейсом RS485 подготовлен для привязки через
ModBus RTU. Через интерфейс можно считать различные параметры и частично
также изменить их. Прибор управления работает при этом как ведомое устрой-
ство Modbus. Обзор отдельных параметров, как и описание используемых типов
данных, приводится в приложении. Для использования интерфейса ModBus необ-
ходимо выполнить настройки в указанных далее меню.
1.04
Пороговое значение включения насоса в % от заданно-
го значения давления
75 ... 99 %
95 %
1.07
Пороговое значение выключения главного насоса в %
от заданного значения давления
101 ... 125 %
115 %
1.08 (только «Control EC-Booster»)
Пороговое значение выключения насосов пиковой на-
грузки в % от заданного значения давления
101 ... 125 %
110 %
1.09
Время задержки выключения для главного насоса
0 ... 180 с
10 с
1.10
Время задержки включения для насоса пиковой на-
грузки
0 ... 30 с
3 с
1.11
Время задержки выключения для насоса пиковой на-
грузки
0 ... 30 с
3 с
WILO SE 2019-07
