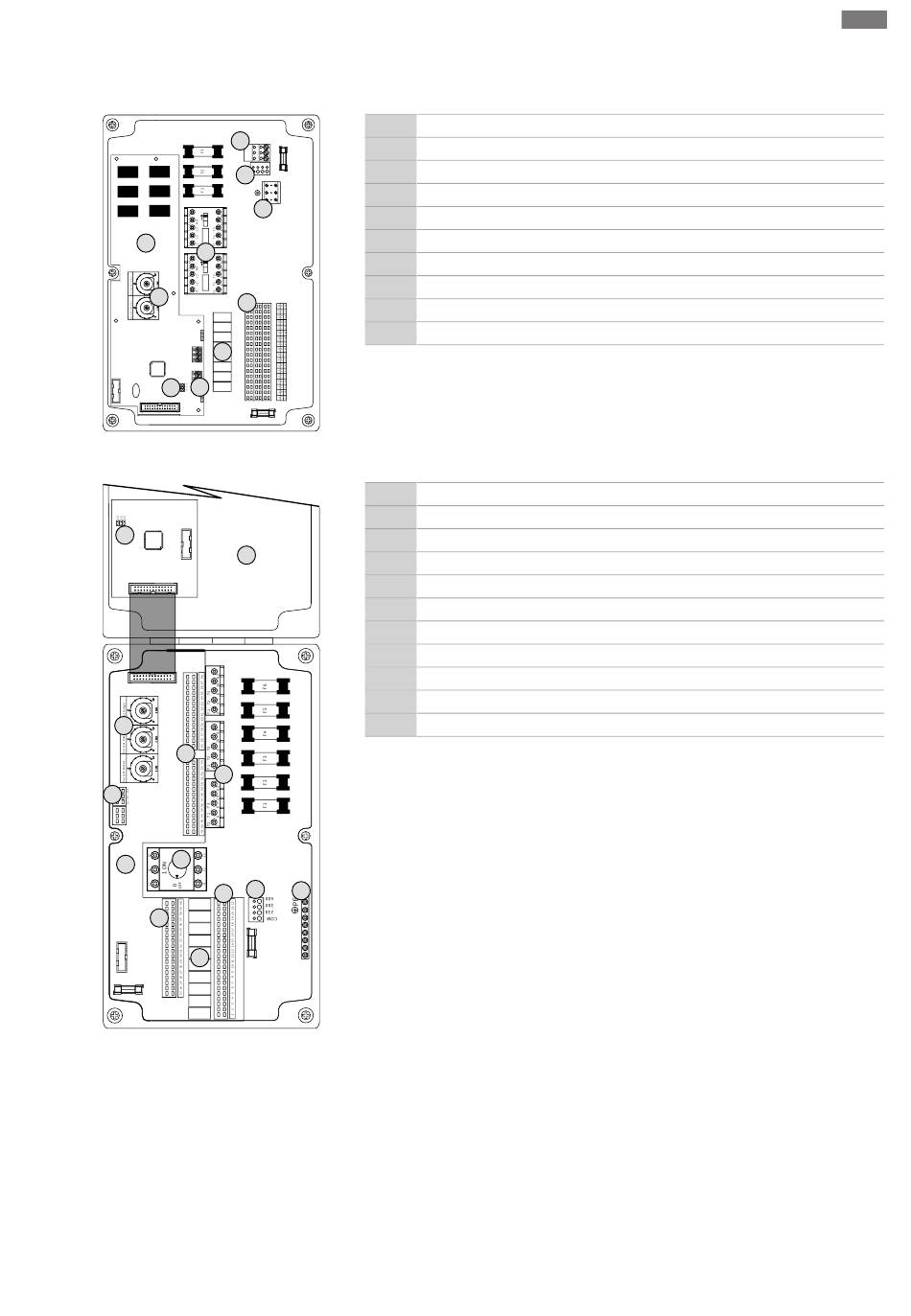

6.5.1 Panoramica dei componenti: Wilo-
Control EC-Booster
1
2
7
5
8
4
6
9
10
Fig. 2: Control EC-B 2...
10
11
2
1
26
8
4
5
9
1
7
4
4
6
Fig. 3: Control EC-B 3...
Istruzioni di montaggio, uso e manutenzione Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Installazione
1 Barra morsettiera: Alimentazione di rete
2 Impostazione della tensione di rete
3 Barra morsettiera: terra (PE)
4 Barra morsettiera: comando/sensore
3
5 Combinazioni di contattori
6 Relè di uscita
7 Scheda comandi
8 Potenziometro per monitoraggio corrente motore
9 ModBus RTU: interfaccia RS485
10 ModBus RTU: jumper per terminazione/polarizzazione
1 Interruttore principale/alimentazione di rete
2 Impostazione della tensione di rete
3 Barra morsettiera: terra (PE)
4 Barra morsettiera: comando/sensore
5 Combinazioni di contattori
6 Relè di uscita
7 Scheda comandi
8 Potenziometro per monitoraggio corrente motore
9 ModBus RTU: interfaccia RS485
10 ModBus RTU: jumper per terminazione/polarizzazione
11 Coperchio del corpo
2
3
