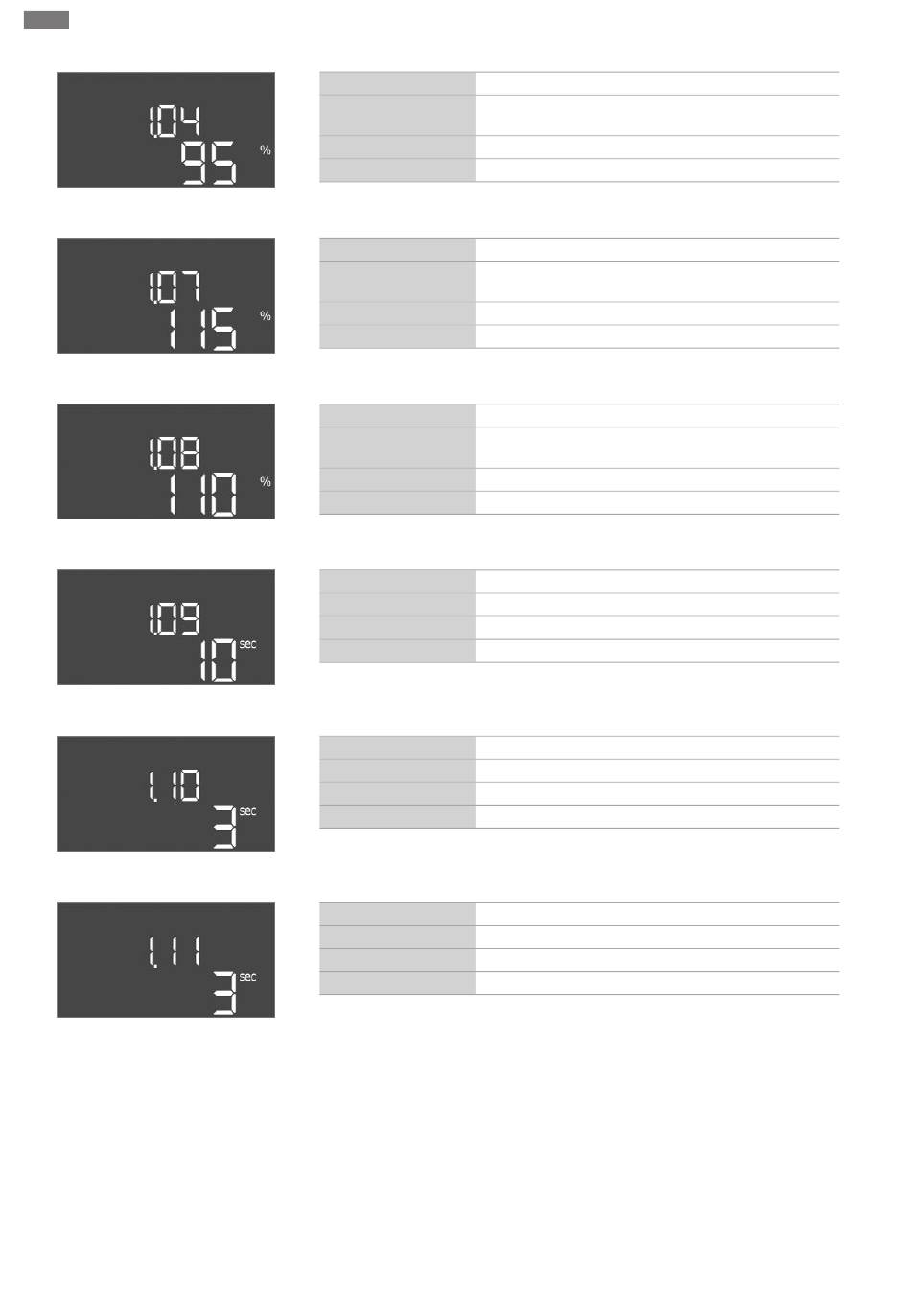

Fig. 53: Menu 1.04
Fig. 54: Menu 1.07
Fig. 55: Menu 1.08
Fig. 56: Menu 1.09
Fig. 57: Menu 1.10
Fig. 58: Menu 1.11
720
All manuals and user guides at all-guides.com
Arranque
N.º de menu
Descrição
Gama de valores
Regulação de fábrica
N.º de menu
Descrição
Gama de valores
Regulação de fábrica
N.º de menu
Descrição
Gama de valores
Regulação de fábrica
N.º de menu
Descrição
Gama de valores
Regulação de fábrica
N.º de menu
Descrição
Gama de valores
Regulação de fábrica
N.º de menu
Descrição
Gama de valores
Regulação de fábrica
Menu 2: Ligação do Fieldbus em ModBus
Para a ligação através do ModBus RTU o aparelho de distribuição encontra-se equipado
com um interface-RS485. Através da interface podem ser lidos diferentes parâmetros e
em alguns casos podem ser alterados. Neste caso aparelho de distribuição trabalha
como escravo Modbus. Uma vista geral dos parâmetros individuais, assim como uma
descrição das categorias de dados usadas, encontra-se exposta no anexo. Para a
utilização da interface ModBus, fazer configurações nos seguintes menus:
1.04
Limite de ativação da bomba em % do valor nominal de
pressão
75 ... 99 %
95 %
1.07
Limite de desativação da bomba selecionada em % do valor
nominal de pressão
101 ... 125 %
115 %
1.08 (só em «Control EC-Booster»)
Limite de desativação der bomba não regulada em % do
valor nominal de pressão
101 ... 125 %
110 %
1.09
Atraso de desativação bomba selecionada
0 ... 180 s
10 s
1.10
Atraso de ativação bomba não regulada
0 ... 30 s
3 s
1.11
Atraso de desativação bomba não regulada
0 ... 30 s
3 s
