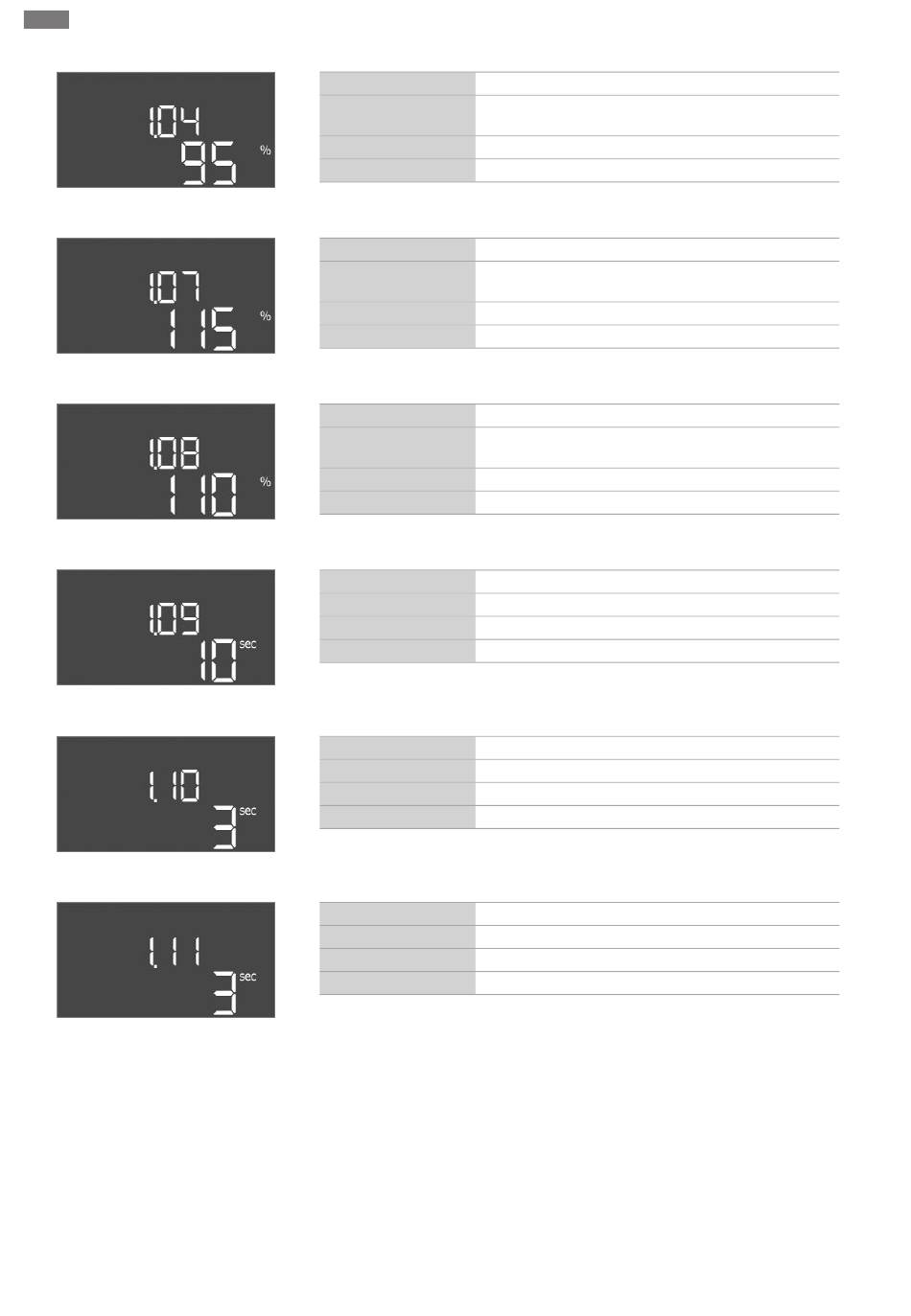

Fig. 53: Menu 1.04
Fig. 54: Menu 1.07
Fig. 55: Menu 1.08
Fig. 56: Menu 1.09
Fig. 57: Menu 1.10
Fig. 58: Menu 1.11
590
All manuals and user guides at all-guides.com
Inbedrijfname
Menu-nr.
Beschrijving
Instelbereik
Fabrieksinstelling
Menu-nr.
Beschrijving
Instelbereik
Fabrieksinstelling
Menu-nr.
Beschrijving
Instelbereik
Fabrieksinstelling
Menu-nr.
Beschrijving
Instelbereik
Fabrieksinstelling
Menu-nr.
Beschrijving
Instelbereik
Fabrieksinstelling
Menu-nr.
Beschrijving
Instelbereik
Fabrieksinstelling
Menu 2: Veldbuskoppeling ModBus
Voor de aansluiting via ModBus RTU is de schakelkast met een RS485-interface uitge-
rust. Via de interface kunnen verschillende parameters gelezen en deels ook gewijzigd
worden. De schakelkast werkt hierbij als Modbus-slave. Een overzicht van de afzonder-
lijke parameters alsmede een beschrijving van de gebruikte gegevenstypen zijn in de
bijlage afgebeeld. Voor gebruik van de ModBus-interface, de instellingen in de volgen-
de menu's uitvoeren:
1.04
Inschakeldrempel van de pomp in % van de gewenste druk-
waarde
75 ... 99 %
95 %
1.07
Uitschakeldrempel van de basislastpomp in % van de ge-
wenste drukwaarde
101 ... 125 %
115 %
1.08 (enkel "Control EC-Booster")
Uitschakeldrempel van de pieklastpompen in % van de ge-
wenste drukwaarde
101 ... 125 %
110 %
1.09
Uitschakelvertraging basislastpomp
0 ... 180 s
10 s
1.10
Inschakelvertraging pieklastpomp
0 ... 30 s
3 s
1.11
Uitschakelvertraging pieklastpomp
0 ... 30 s
3 s
