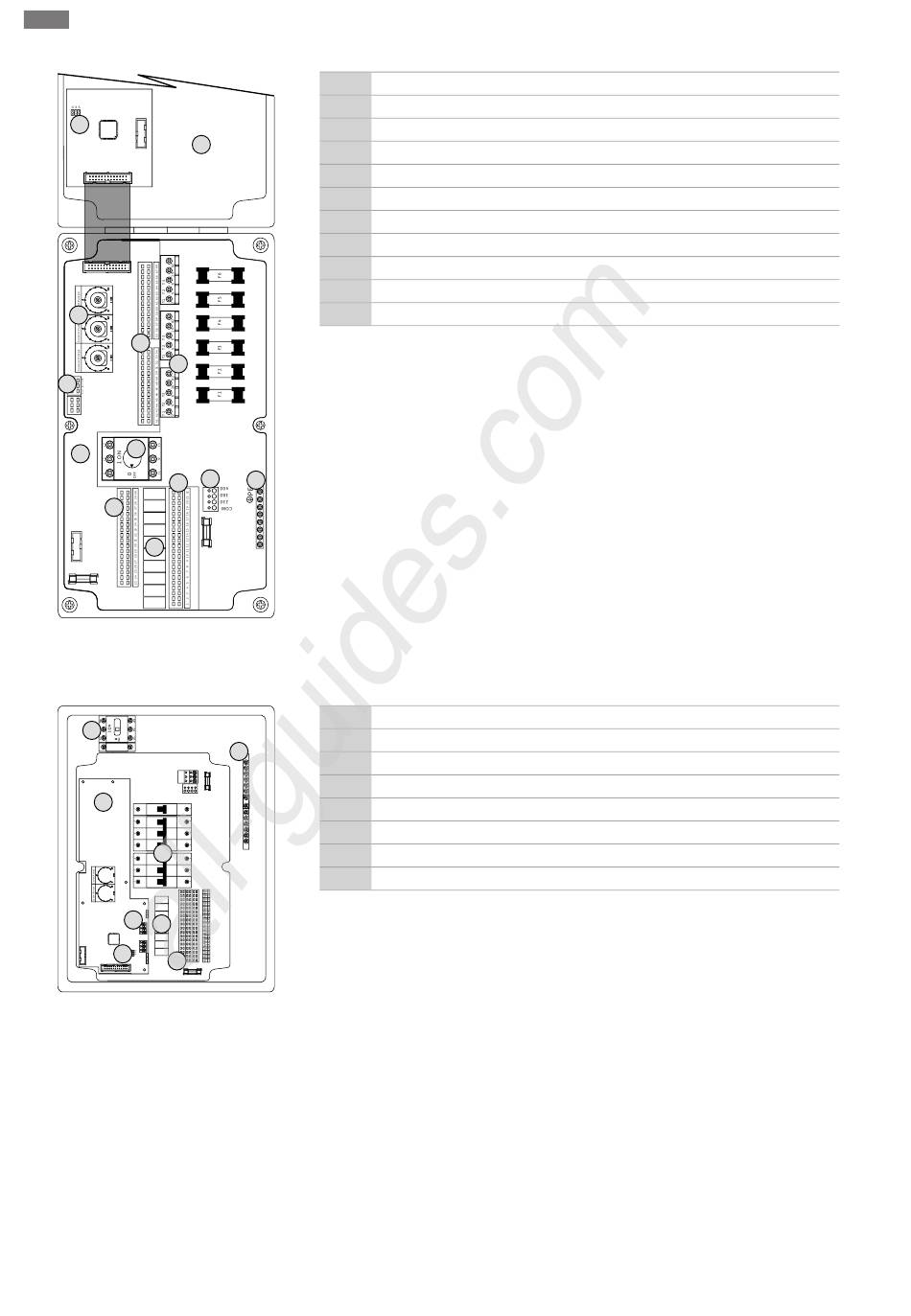

Fig. 3: Control EC-B 3...
6.5.2 Pregled komponenata: Wilo-
Control ECe-Booster
1
7
5
9
6
10
4
Fig. 4: Control ECe-B 2...
876
All manuals and user guides at all-guides.com
Montaža
1 Glavni prekidač/mrežni priključak
2 Podešavanje mrežnog napona
3 Priključne stezaljke: Uzemljenje (PE)
4 Priključne stezaljke: Upravljačka jedinica/senzor
5 Kombinacije kontaktora
6 Izlazni relej
7 Upravljačka kartica
8 Potenciometar za nadzor struje motora
9 ModBus RTU: RS485 interfejs
10 ModBus RTU: Kratkospojnik za terminaciju/polarizaciju
11 Poklopac kućišta
2
3
1 Glavni prekidač/mrežni priključak
3 Priključne stezaljke: Uzemljenje (PE)
3
4 Priključne stezaljke: Upravljačka jedinica/senzor
5 Strujni prekidač
6 Izlazni relej
7 Upravljačka kartica
9 ModBus RTU: RS485 interfejs
10 ModBus RTU: Kratkospojnik za terminaciju/polarizaciju
