6.5.9 Anslutning trycksensor
4-20 mA
In
p

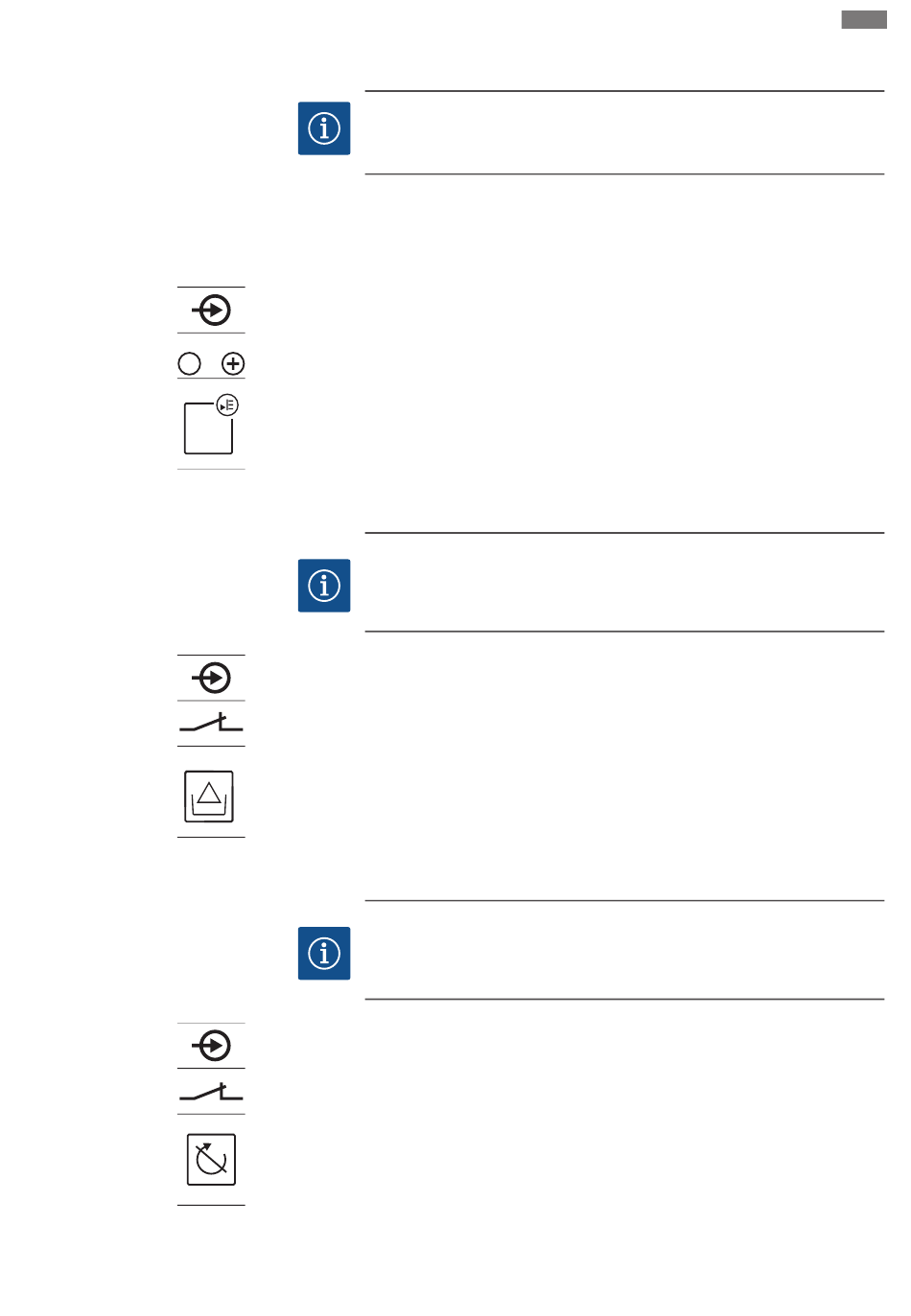

Fig. 14: Symboler i anslutningsöversikt
6.5.10 Anslutning torrkörningsskydd
(vattenbrist)
!
Fig. 15: Symboler i anslutningsöversikt
6.5.11 Anslutning "Extern OFF":
Fjärrfrånkoppling
Fig. 16: Symboler i anslutningsöversikt
Monterings- och skötselanvisning Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Uppställning
OBS
Anslut ingen extern spänning!
Extern spänning kan förstöra komponenten.
Trycket mäts via en analog trycksensor 4–20 mA.
För anslutningskablar som anslutits på platsen genom kabelförskruvningarna och fäst
dem. Anslut ledarna till uttagslisten enligt anslutningsschemat. Anslutningsnumret
finns i anslutningsöversikten i kåpan.
OBS! Använd skärmad anslutningskabel! Applicera skärmning på ena sidan!
OBS! Kontrollera trycksensor med avseende på rätt polaritet! Anslut ingen aktiv
trycksensor.
OBS
Anslut ingen extern spänning!
Extern spänning kan förstöra komponenten.
Vattenbristnivån (torrkörningsskydd) kan även övervakas via en flottör eller tryckvakt:
▪ Kontakt öppen: torrkörning
▪ Kontakt stängd: ingen torrkörning
Plintarna levereras från fabriken med en brygga.
För anslutningskablar som anslutits på platsen genom kabelförskruvningarna och fäst
dem. Ta bort bryggan och anslut ledarna till uttagslisten enligt anslutningsschemat.
Anslutningsnumret finns i anslutningsöversikten i kåpan.
OBS
Anslut ingen extern spänning!
Extern spänning kan förstöra komponenten.
Fjärrfrånkoppling av alla pumpar kan realiseras via en separat omkopplare:
▪ Sluten kontakt: Pumpar frigivna
▪ Kontakt öppen: Alla pumpar avstängda, i displayen visas symbolen "Extern OFF".
Plintarna är fabriksmonterade med en brygga.
OBS! Fjärrfrånkopplingen har prioritet. Alla pumpar stängs av oberoende av aktuellt
tryckbörvärde. Ingen manuell drift av pumparna är möjlig!
För anslutningskablar som anslutits på platsen genom kabelförskruvningarna och fäst
dem. Ta bort bryggan och anslut ledarna till uttagslisten enligt anslutningsschemat.
Anslutningsnumret finns i anslutningsöversikten i kåpan.
