Liite

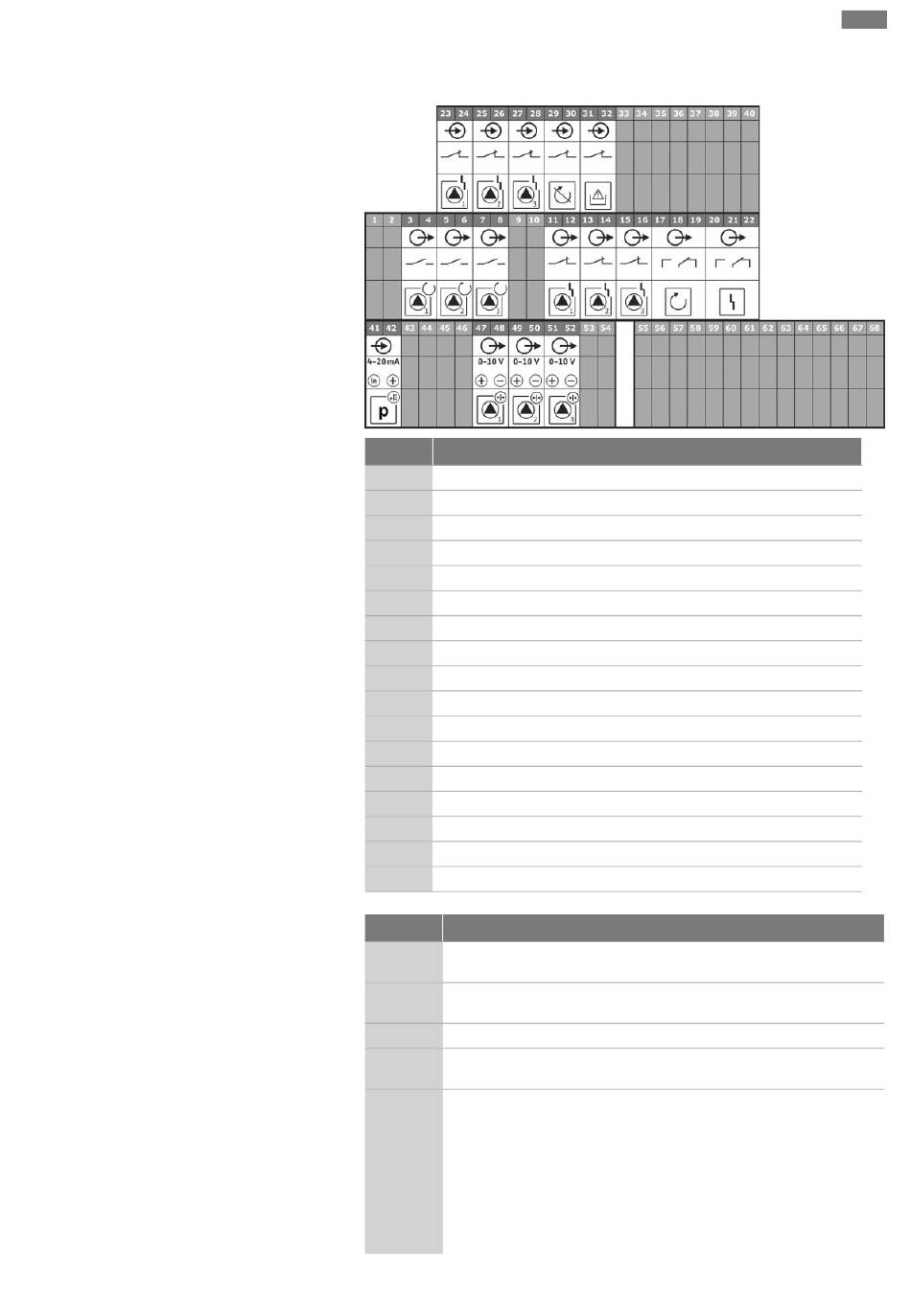

Liitinkaaviot Wilo-Control ECe-B3...
Liitin Toiminta
Lähtö: Yksittäiskäyttötieto pumppu 1
3/4
Lähtö: Yksittäiskäyttötieto pumppu 2
5/6
Lähtö: Yksittäiskäyttötieto pumppu 3
7/8
Lähtö: Yksittäishälytys pumppu 1
11/12
Lähtö: Yksittäishälytys pumppu 2
13/14
Lähtö: Yksittäishälytys pumppu 3
15/16
17/18/19 Lähtö: Koottu käytön ilmoitus
20/21/22 Lähtö: Yleishälytys
Tulo: Virheilmoitus taajuusmuuttaja pumppu 1
23/24
Tulo: Virheilmoitus taajuusmuuttaja pumppu 2
25/26
Tulo: Virheilmoitus taajuusmuuttaja pumppu 3
27/28
Tulo: Extern OFF
29/30
Tulo: Vedenvähyys/kuivakäyntisuoja
31/32
Tulo: passiivinen paineanturi 4–20 mA
41/42
Lähtö: Paineen asetusarvo pumppu 1
47/48
Lähtö: Paineen asetusarvo pumppu 2
49/50
Lähtö: Paineen asetusarvo pumppu 3
51/52
Datatyyppi Kuvaus
Kokonaisluku alueella -32768...32767.
INT16
Datakohdalle todellisuudessa käytetty lukualue voi vaihdella.
Etumerkitön kokonaisluku alueella 0–65535.
UINT16
Datakohdalle todellisuudessa käytetty lukualue voi vaihdella.
On summa. Vain parametriin merkittyjä arvoja voi käyttää.
ENUM
Boolin arvo on parametri, jossa on tarkalleen kaksi tilaa (0 – väärä/false ja
BOOL
1 – tosi/true). Yleensä kaikkia nollaa suurempia arvoja pidetään tosina.
16 boolin arvon (bitin) yhteenveto. Arvot merkitään välillä 0–15.
Rekisteristä luettava tai siihen kirjoitettava luku saadaan kaikkien bittien
summasta, jonka arvo on 1×2 korkeampi kuin sen hakemisto.
▪ Bitti 0: 2
BITMAP* ▪ Bitti 1: 2
▪ Bitti 2: 2
▪ Bitti 3: 2
▪ Bitti 4: 2
▪ Bitti 5: 2
0
= 1
1
= 2
2
= 4
3
= 8
4
= 16
5
= 32
fi
