6.5 Električni priklop
6.5.1 Pregled sestavnih delov: Wilo-
Control EC-Booster
1
2
7
5
8
4
6
9
10

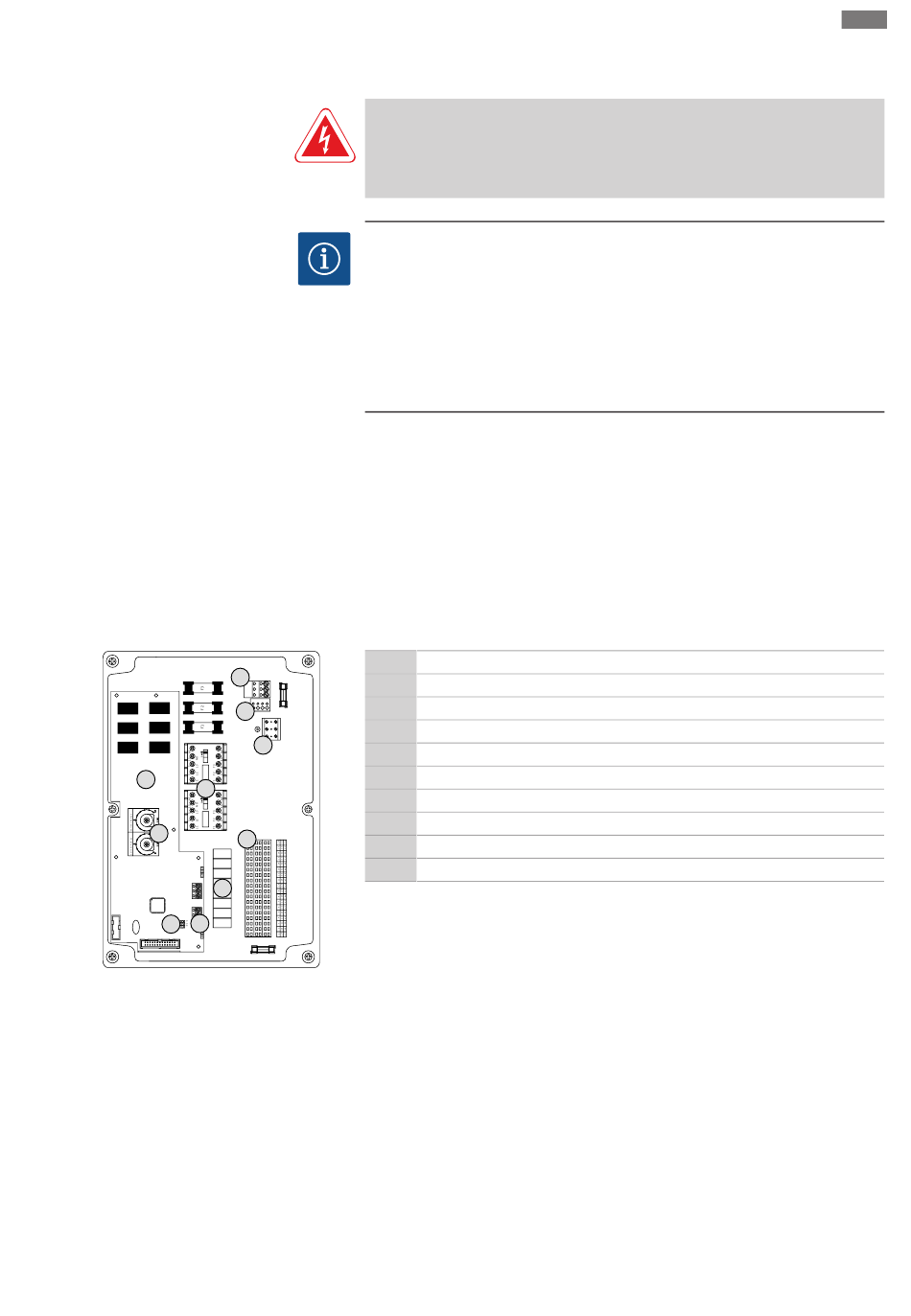

Fig. 2: Control EC-B 2...
Navodila za vgradnjo in obratovanje Wilo-Control EC/ECe-Booster
All manuals and user guides at all-guides.com
Montaža
NEVARNOST
Smrtna nevarnost zaradi električnega toka!
Neprimerno vedenje pri električnih delih privede do smrti zaradi električnega udara!
Električna dela mora v skladu z lokalnimi predpisi izvesti električar.
OBVESTILO
• V odvisnosti od impedance sistema in maksimalnega števila preklopov na uro
priključenih potrošnikov lahko pride do nihanja in/ali znižanja napetosti.
• Pri uporabi izoliranih kablov mora biti zaščita enostransko položena v stikalno
napravo na ozemljitveno tirnico!
• Priključitev naj vedno izvaja električar!
• Upoštevajte navodila za vgradnjo in obratovanje priključenih črpalk in dajalnika
signala.
▪ Tok in napetost omrežnega priključka morata ustrezati podatkom na tipski ploščici.
▪ Varovanje na strani omrežja izvedite v skladu z lokalnimi smernicami.
▪ Če uporabljate instalacijske odklopnike, izberite preklopne značilnosti v skladu s
priklopljeno črpalko.
▪ Če instalirate zaščitno stikalo diferenčnega toka (RCD, tipa A, sinusni tok, univerzalno
tokovno občutljivost), upoštevajte lokalne predpise.
▪ Priključni kabel položite v skladu z lokalnimi smernicami.
▪ Med polaganjem priključnega kabla tega ne poškodujte.
▪ Stikalno napravo in vse električne potrošnike ozemljite.
1 Spončnica: Omrežni priključek
2 Nastavitev omrežne napetosti
3 Spončnica: Ozemljitev (PE)
4 Spončnica: Krmiljenje/senzorika
3
5 Kombinacije kontaktorjev
6 Izhodni releji
7 Krmilna plošča
8 Potenciometer za nadzor nad tokom motorja
9 ModBus RTU: vmesnik RS485
10 ModBus RTU: mostiček za terminacijo/polarizacijo
